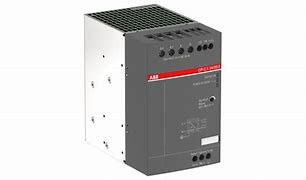

ABB CP-C.1 24 10.0 Stromversorgungsmodul ABB Neues Original

ABB CP-C.1 24 10.0 Stromversorgungsmodul ABB Neues Original

Beschreibung:

Erweiterter Produkttyp: CP-C.1 24/10.0
Produktkennung: 1SVR360663R1001
EAN: 4013614503825
Katalogbeschreibung: CP-C.1 24/10.0 Stromversorgung Eingang:100-240VAC/90-300VDC Ausgang: Gleichstrom 24V/10A

Lange Beschreibung: Der CP-C.1 24/10.0 ist eine Stromversorgung aus der CP-C1-Baureihe.die Nenn-Eingangsspannung beträgt 110-240 V ACDie Nennleistung beträgt 240 W, der Nennstrom beträgt 10 A bei einer Ausgangsspannung von 24 V Gleichstrom.

Die Ausgangsspannung ist in einem Bereich von 22,5 bis 28,5 V Gleichspannung einstellbar.Die Stromversorgung bietet eine U/I-Ausgangscharakteristik mit einer Gangreserve von bis zu 50% und ermöglicht einen parallelen Betrieb zur Erhöhung der Kapazität und zur Erleichterung der RedundanzWeitere Merkmale sind: Leistungsfaktorkorrektur nach EN 61000-3-2.

Bestellung

Mindestbestellmenge: 1 Stück
Zolltarifnummer: 85044095
Beliebte Downloads

Datenblatt, technische Angaben: 2CDC114100D0201
Anweisungen und Handbücher: 1SVC360560M0000

Abmessungen

Produktnetzbreite: 60 mm
Produktnettohöhe: 129,4 mm
Produktnetztiefe / Länge:136 mm
Produktnettogewicht: 1,07 kg

Informationen über den Behälter

Paketstufe 1 Breite: 90 mm
Paketstufe 1 Tiefe / Länge: 168 mm
Paketstufe 1 Höhe: 160 mm

Paketstufe 1 Bruttogewicht: 1,21 kg
Paketstufe 1 EAN: 4013614503825
Paketstufe 1 Einheiten: 1 Schachtel

Technische Funktion:

Stromversorgung im Schaltmodus
Anzahl der Phasen: 1

Nennspannung der Eingangsspannung (UIN):
100... 240 V Wechselstrom
90... 300 V Gleichstrom

Eintrittsspannung (Uin):
85... 264 V Wechselstrom
90... 300 V Gleichstrom

Typischer Eingangsstrom:

(115 V Wechselstrom) 2,3 A
(230 V Wechselstrom) 1,2 A

Aufhaltzeit: (230 V AC) min. 40 ms
Nennfrequenz (f): 50 / 60 Hz
Nennfrequenzgrenzen: 45... 65 Hz
Eigenschaft der Ausgabe: U/I-Kennzahnkurve mit Gangreserve
Nennleistung: 240 W

Ausgangsleistung: 240 W
Nenn-Ausgangsspannung: 24 V Gleichstrom
Ausgangsspannung (Uout): 24 V Gleichstrom

Nenn-Ausgangsstrom:
-25 °C... +40 °C 15 A
-25 °C... +60 °C 10 A
Ausgangsstrom: 10 A

Maximaler Ausgangsstrom (Iout): 15 A
Nennspannung (Uimp):
Eintrittskreis / Ausgangskreis 4 kV
Eintrittskreis / PE 4 kV

Eintrittskreis / Relaiskontakt 4 kV
Ausgangsschaltung / PE 0,5 kV
Ausgangsstromkreis 0,5 kV

Nennspannung für die Isolierung (Ui):
Eintrittskreis / Ausgangskreis 300 V
Eintrittskreis / PE 300 V
Eintrittskreis / Relaiskontakt 300 V
Ausgangsschaltung / PE 50 V

Schutzgrad:
Gehäuse IP20
Endgeräte IP20
Verschmutzungsgrad: 2

Anschlussleistungseingangsschaltung:
Flexibel mit Ferrule 0,5... 2,5 mm2
Flexible 0,5... 2,5 mm2
Starr 0,5... 4 mm2

Anschlussleistungsausgangsschaltung:
Flexibel mit Ferrule 0,5... 2,5 mm2
Flexible 0,5... 2,5 mm2
Starr 0,5... 4 mm2

Zugdrehmoment
Hilfsschaltung 0,5 N·m
Steuerkreis 0,9 N·m
Eintrittsschaltung 0,5 N·m
Ausgangsstromkreis 0,5 N·m

Längen des Drahtes:
Hilfsstromkreis 8 mm
Eintrittsschaltung 8 mm
Ausgangsschaltung 8 mm

Empfohlener Schraubfahrer:
Eintrittskreis / Ausgangskreis PH1
Eintrittsschaltung / Ausgangsschaltung 0,8 x 4

Mindestmontageabstand:

Elektrische Leitplatte, horizontal 25 mm
Elektrische Leitplatte, vertikal 25 mm
Andere Vorrichtungen gleichen Typs, 25 mm horizontal
Andere Vorrichtungen des gleichen Typs, vertikal 25 mm
Montageposition: Position 1 7
Montage auf DIN-Schiene:

TH35-15 (35 x 15 mm) gemäß IEC 60715
TH35-7.5 (35 x 7,5 mm) nach IEC 60715

Standards:

Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Angaben sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu finden.107.1
IEC/EN 63000
Einheitliche Kennzeichnung
Einheitliche Norm für die Ermittlung der Qualität
IEC/EN 61204
UL 508

Einheitliche Regelung für die Berechnung der Emissionsmengen
UL 61010-1
Die in Absatz 1 genannten Anforderungen gelten nicht.
Technische UL/CSA

Anschlussleistungseingangsschaltung UL/CSA:
Flexibel mit Ferrule 20-12 AWG
Flexible 20-12 AWG
Starr 20-10 AWG

Anschlussleistungsausgangsschaltung UL/CSA:
Flexible 20-12 AWG
Starr 20-10 AWG
Schließmoment UL/CSA:
Eintrittskreis 4,4 lb
Ausgangsschaltkreis 4,4 in·lb

Elektromagnetische Verträglichkeit
Elektrostatische Entladung (ESD-Immunität) gemäß IEC 61000-4-2: Luftentladung der Stufe 4 15 kV
Stufe 4 Kontaktentladung 8 kV

Immunität gegen elektromagnetische Strahlung gemäß IEC 61000-4-3: Stufe 3 10 V/m
Elektrische Schnellübergangsvorrichtung (Blitzsicherheit) gemäß IEC 61000-4-4:

Niveau 4 Stromversorgungsanlage 4 kV
Überspannungsschutz gemäß IEC 61000-4-5:
Ebene 4 Leitung-Boden 4 kV
Stufe 4 2 kV von Leitung zu Leitung

Immunität gegen geleitete Störungen gemäß IEC 61000-4-6: Stufe 3 10 V
Elektromagnetische Verträglichkeit (EMV):
Immunität - Klasse B
Emission - Klasse B

Umwelt

Umgebungstemperatur: Betrieb -25... +70 °C
Aufbewahrung bei -40... +85 °C
Höchst zulässige Betriebshöhe: 5000 m
Widerstand gegen Feuchtigkeit gemäß IEC 60068-2-30: Prüfung Db: 55°C, 2 Zyklen

Stoßfestigkeit nach IEC 60068-2-27: 30 g 3 Stoßstörungen 6 ms
Schwingungsbeständigkeit: ±0,15 mm 10... 58 Hz
10 Fegenzyklen jede Achse: 2g 58... 150 Hz
