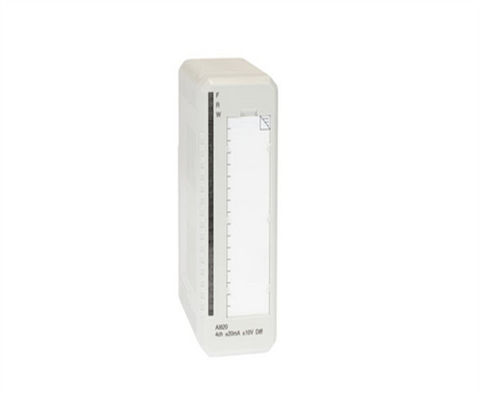

AI820 ABB - 3BSE008544R1 Isoliertes Modul zur analogen Eingabe-Endung
Beschreibung
Das AI820 Analog Input Modul verfügt über 4 differenzielle, bipolare Strom/Spannungseingänge.Die Stromzufuhr kann einem zufälligen maximalen Normalmodus von 30 V d standhalten..c. Anschluss zum Schutz des Strom-Eingangs gegen gefährliche Eingangswerte, d. h. durch versehentliches Anschließen einer 24-Volt-Quelle,Der Widerstandswert der 250 Watt Stromempfindungswiderstände beträgt etwa 5 Watt- Das soll nur vorübergehend einen Kanal schützen.
Das Modul verteilt die externe Senderversorgung auf jeden Kanal. Dies fügt eine einfache Verbindung (mit erweiterten MTUs) hinzu, um die Versorgung an externe 2-Draht-Sender zu verteilen.Es gibt keine Strombegrenzung an den Stromanschlüssen des Senders.
Alle 4 Kanäle sind vom ModuleBus in einer Gruppe isoliert.
Allgemeine Informationen
| Nummer des Artikels |
3BSE008544R1 |
| Typ |
Analog-Eingang |
| Spezifikation des Signals |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Anzahl der Kanäle |
4 |
| Typ des Signals |
Bipolare Differenz |
| HART |
- Nein. |
| Staatsunternehmen |
- Nein. |
| Entlassungen |
- Nein. |
| Hohe Integrität |
- Nein. |
| Eigene Sicherheit |
- Nein. |
| Mechanik |
S800 |
Ausführliche Daten
| Entschließung |
14 Bit Pluszeichen |
| Eingangsimpedanz |
200 kΩ ± 25% (Spannungsmodus, allgemeiner Modus)
800 kΩ ± 25% (Spannungsmodus, Normalmodus)
250 Ω (Eingangsstrom) |
| Isolation |
Gruppenweise vom Boden isoliert (RIV=50 V) |
| Unter-/Überbereich |
± 15% |
| Fehler |
Max. 0,1% |
| Temperaturverschiebung |
Spannung: max. 70 ppm/°C Strom: max. 50 ppm/°C |
| Eingangsfilter (Aufstiegszeit 0-90%) |
40 ms |
| Strombegrenzung |
Übertragungsleistung kann durch die MTU begrenzt sein |
| Maximale Feldkabellänge |
600 Meter (656 Meter) |
| Dielektrische Prüfspannung |
500 V Strom |
| Leistungsausfall |
1.7 W |
| Stromverbrauch +5 V Modulbus |
80 mA |
| Stromverbrauch +24 V Modulbus |
0 |
| Stromverbrauch +24 V |
70 mA |
Diagnostik
| Vorstehende LEDs |
F (ault), R (un), W (lehren) |
| Aufsicht |
Innere Stromversorgung |
| Angabe des Aufsichtsstatus |
Modulfehler, Modulwarnung, Kanalfehler |
Abmessungen
| Breite |
45 mm (1,77 ̊) |
| Tiefe |
102 mm (4.01 ), 111 mm (4.37 ), einschließlich Steckverbinder |
| Größe |
119 mm (4,7 ̊) |
| Gewicht |
0.2 kg (0,44 lb) |
Merkmale und Vorteile
- 4 Kanäle für -20...+20 mA, 0...20 mA, 4...20 mA, -10...+10 V, 0...10 V, 2...10 V, -5...+5 V, 0...5 V, 1...5 V Gleichstrom-Bipolardifferenzialleingang
- Eine Gruppe von 4 Kanälen, isoliert vom Boden
- 14 Bit Auflösung plus Zeichen
- Eintritts-Shuntwiderstände, bis zu 30 V Strom geschützt
- Die Eingabe widersteht der HART-Kommunikation
Häufige Fragen:
F: Welcher Markenname trägt das Produkt?
A: Der Markenname des Produkts ist ABB.
F: Welche Modellnummer hat das Produkt?
A: Die Modellnummer des Produkts istEinheitliche Prüfungen.
F: Wo wird das Produkt hergestellt?
A: Das Produkt wird in FI hergestellt.
F: Welche Zahlungsbedingungen sind verfügbar?
A: Die Zahlungsbedingungen sind T/T, Western Union und PAYONEER.
F: Wie lange dauert die Lieferzeit für das Produkt?
A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
