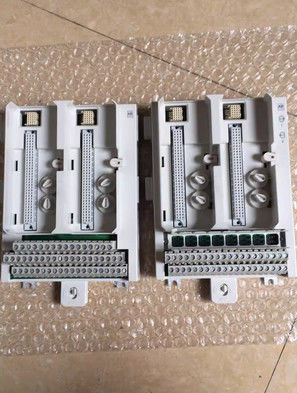

3BSE020850R1 ABB TU842 Modul-Endungseinheit Redundante Stromversorgungsmodule

Produktdetails:

Herkunftsort:	FI
Markenname:	ABB
Zertifizierung:	Does not supply
Modellnummer:	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen.

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	Verhandlungsfähig
Verpackung Informationen:	in einer Schachtel
Lieferzeit:	3-5 Tage
Zahlungsbedingungen:	T/T, Western Union, PAYONEER
Versorgungsmaterial-Fähigkeit:	10

Kontakt

Ausführliche Produkt-Beschreibung

Marke:	ABB	Kanaltyp:	DI
Gewicht:	00,3 kg	Isolation:	Einheitlich galvanisch isolierte Kanäle
Art der Ware:	I-O_Module	Produkt-ID:	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen.
RoHS-Status:	Nach der Richtlinie 2011/65/EU der EU	Teilnummer:	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen.

3BSE020850R1 ABB TU842 Modul-Endungseinheit Redundante Stromversorgungsmodule

Beschreibung des TU842 3BSE020850R1

Die TU842 MTU kann bis zu 16 I/O-Kanäle und 2+2 Prozessspannungsanschlüsse haben.Die maximale Nennspannung beträgt 50 V und der maximale Nennstrom 3 A pro Kanal..

Die MTU verteilt die beiden ModuleBuses auf jedes I/O-Modul und auf das nächste MTU. Sie generiert auch die richtige Adresse für die I/O-Module, indem sie die ausgehenden Positionssignale auf das nächste MTU verschiebt.

Die MTU kann auf einer Standard-DIN-Schiene montiert werden.

Für die Konfiguration der MTU für verschiedene Arten von E/A-Modulen werden vier mechanische Schlüssel, zwei für jedes E/A-Modul, verwendet.Dies ist nur eine mechanische Konfiguration und hat keinen Einfluss auf die Funktionalität der MTU oder des E/A-Moduls.Jede Taste hat sechs Positionen, was insgesamt 36 verschiedene Konfigurationen ergibt.

Allgemeine Informationen

Nummer des Artikels	3BSE020850R1
Typ	Überflüssig
Verbindung	Terminalblock
Kanäle	16
Spannung	50 V
Montierung	Horizontale
Montagedetails	55 o (131 °F)
Verwendung mit E/A	Dies ist nicht der Fall, wenn die in Absatz 1 genannten Bedingungen nicht erfüllt sind.
Prozessverbindungen	56 bis 16 E/A-Kanäle (2 Endgeräte pro Kanal), 4 Prozessleistung, 20 Prozessleistung (0 V)
Einmalige/überflüssige E/A	Überflüssig

Ausführliche Datenmit einer Breite von nicht mehr als 20 mm

Höchststrom pro E/A-Kanal	3 A
Prozessanschluss mit maximaler Strömung	10 A
Annehmbare Drahtgrößen	Feststoff: 0,2 bis 4 mm2 Verstrickung: 0,2 - 2,5 mm2, 24 - 12 AWG Empfohlenes Drehmoment: 0,5 - 0,6 Nm Streichlänge: 7 mm
Dielektrische Prüfspannung	500 V Strom

Umwelt und Zertifizierung

CE-Kennzeichnung	- Ja, das ist es.
Elektrische Sicherheit	Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung.
Gefährliche Lage	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX-Zone 2
Zertifizierung für Schiffe	ABS, BV, DNV-GL, LR
Temperatur, Betrieb	0 bis +55 °C (+32 bis +131 °F), Genehmigungen werden für +5 bis +55 °C erteilt
Temperatur und Lagerung	-40 bis +70 °C (-40 bis +158 °F)
Verschmutzungsgrad	Stufe 2, IEC 60664-1
Korrosionsschutz	- Das ist ISA-S71.04: G3
Relative Luftfeuchtigkeit	5 bis 95%, nicht kondensierbar
Maximale Umgebungstemperatur	55 °C (131 °F)
Schutzklasse	IP20 nach IEC 60529
Mechanische Betriebsbedingungen	Einheitliche Prüfstelle
EMV	Einheitliche Prüfungen
Überspannungskategorien	Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen, die in einem anderen Mitgliedstaat eingesetzt werden
Ausrüstungsklasse	Klasse I nach IEC 61140; (Erdschutz)
RoHS-Konformität	EN 50581:2012
Einhaltung der WEEE-Richtlinien	Richtlinie 2012/19/EU

Abmessungenmit einer Breite von nicht mehr als 20 mm

Breite	131 mm (5,16 ̊) einschließlich Steckverbinder, 124 mm (4.88 ̊) von Rand zu Rand installiert
Tiefe	64 mm (2,52 ‰) einschließlich Endgeräten
Größe	186.5 mm (7.34 ̊) einschließlich Sperrvorrichtung
Gewicht	00,6 kg (1,3 lb)

Merkmale und Vorteilemit einer Breite von nicht mehr als 20 mm

Vollständige Installation der E/A-Module mit 3-Drahtverbindungen und Feldstromverteilung.
Bis zu 16 Kanäle von Feldsignalen und Prozessstromverbindungen.
Verbindungen zu zwei ModuleBuses und I/O-Modulen.
Die mechanische Schlüsselung verhindert das Einführen eines falschen E/A-Moduls.
Anschließvorrichtung an die DIN-Schiene zur Erdung.
DIN-Schienenbefestigung.
