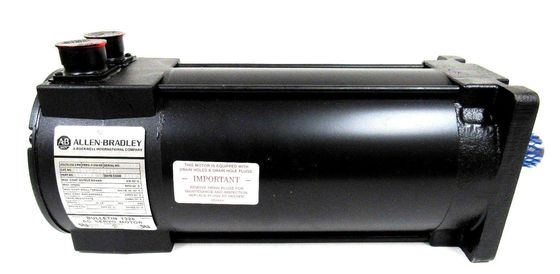

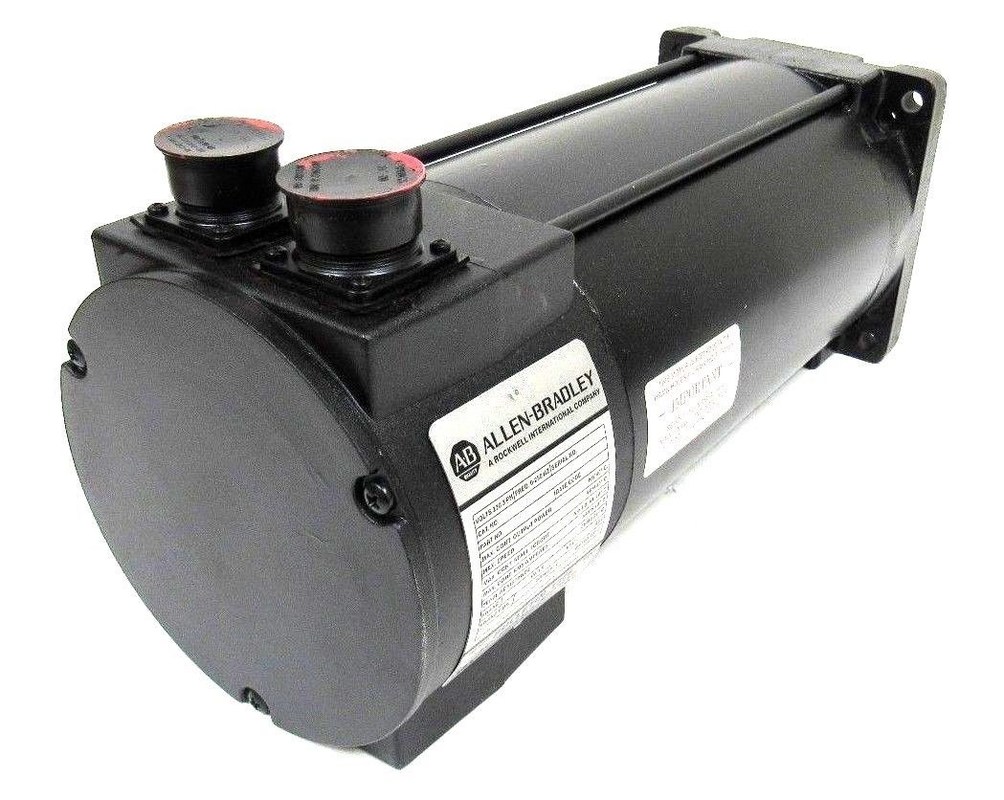

Upgrade auf AB 1326AB-B2C-11 Torque Plus Serie Wechselstromservomotoren für eine optimale Leistung

Produktbeschreibung:1326AB-B2C-11

Die Torque Plus-Motoren verfügen über ein speziell entwickeltes Gehäuse, das die Motorlänge reduziert und das Dauerdrehmoment erhöht.Synchrone Servomotoren wurden von Allen-Bradley entwickelt, um die strengen Anforderungen an leistungsstarke Bewegungssysteme zu erfüllenDiese Serie von 460 V Wechselstrom-Servomotoren ist für den Einsatz mit den Allen-Bradley-

Eigenschaften:1326AB-B2C-11

• Spezielle Permanentmagnete mit Flussprofil, die von Allen Bradley entwickelt wurden, um die Servoantwort zu erhöhen.

• Ein dreiphasiges, sinusförmig geschwungenes Statorfeld für einen reibungslosen Betrieb bei niedrigen Drehzahlen.

• TENV-Konstruktion. IP65 ist Standard. IP67 (-L) Option ist mit optionale Wellendichtung (1326AB-MOD-SSV-xxx) verfügbar.

• Ein extrudiertes Aluminiumgehäuse für eine verbesserte Wärmeübertragung.

• 100% kontinuierliches Leistungsdrehmoment bei Stillstand (Null U/min).

• Ein UL-gelistetes Isolationssystem (Datei # E57948).

• Fähigkeit zur vertikalen Montage unter beliebigen Winkeln, wobei die Welle nach oben oder unten angebracht wird.

• Ein normal geschlossener thermischer Schalter in der Motorwicklung (115V AC/ 24V DC bei 1A), der eine thermische Überlastanzeige liefert.

• Eine präzise Balance von 0,0127 mm (0.0005 Zoll) Gesamtverschiebung von Gipfel zu Gipfel.

• Eine CEI/IEC 72-1-Flanzmontage mit metrischen Wellen.

• Ein Gewindeloch auf der Wellenoberfläche zur Sicherung von Kupplungen.

Technische Parameter:1326AB-B2C-11

Anwendungen:1326AB-B2C-11

• Integrierte Federbremsen mit 24 V Gleichspannungsspulen (-K4, -K5, -K7).

• Ein Schachtöldichtungskit (1326AB-MOD-SSV-xx) zur Montage eines Viton-Schachtöldichtungs auf einem Motor im Feld.Der Motor ist staubdicht., die pulsierenden Wasserstrahlen standhalten und die IP65-Anforderungen der Norm IEC 529 erfüllen.IP67 (-L) Servomotoren verfügen über eine in der Fabrik installierte Schachtöldichtung und benötigen nicht die Option Schachtöl-Kit.

• Sekundäre Rückkopplungsmontagegeräte (1326AB-MOD-Mxx) zur Installation eines Allen-Bradley Encoders (845H) im Feld.Wenn Sie einen 1326AB-Bxxx-Servomotor mit einem 1394 Servosystem verwenden, müssen Sie keinen sekundären Encoder montieren, da der 1394 eine Quad-B-Feedback-Ausgabe (2048 ppr) aus dem Motorfeedback ableitetWichtig: Bei Verwendung eines extern montierten Encoder-Pakets verlieren die Servomotoren 1326AB die IP65- oder IP67-Bewertung.

• IP67 (-L) Servomotoren. Die IP67-Klassifizierung (IEC 529) bietet Umweltschutz vor den Auswirkungen eines vorübergehenden Eintauchens in Wasser.1326AB Servomotoren verlieren die IP67-Klassifizierung, wenn der außen montierte Encoder oder die Optionen für die Verbindungskiste verwendet werden.

• Es ist ein Junction Box Kit (1326AB-MOD-RJxxx) mit axial montierten Anschlüssen mit Vorderausgang oder Hinterausgang erhältlich.Auch rechtwinklige Steckkabel sind erhältlich (siehe 1326 Kabel für 460 V Wechselstrom-ServomotorenDie Verbindungskasse ermöglicht es, die Motoranschlüsse ohne weitere Verdrahtung axial (statt radial) zum Motor zu bringen.1326AB-Servomotoren verlieren die IP67-Bewertung, wenn die Verbindungskassensammlung verwendet wird.

Anpassung: 1326AB-B2C-11

Nenngeschwindigkeit - Betriebsgeschwindigkeit der Antriebs- und Motorkombination, bei der etwa 70% des Dauernennmoments (Tc) entwickelt werden können..

Nennbetriebsbereich - Grenze der Drehmomentkurve, an der die Kombination von Motor und Steuerungservice betrieben werden kann, ohne die Nennbetriebsmasse des jeweiligen Geräts zu überschreiten.

Intermittierender Betriebsbereich - Grenze der Drehzahl-Drehmomentkurve, an der die Kombination von Motor und Steuerung im Beschleunigungs- und Verzögerungsmodus betrieben werden kann, ohne die Nennspitze eines der beiden zu überschreiten,vorausgesetzt, dass das Dauerdrehmomentgrenzwert des Arbeitszyklus RMS nicht überschritten wird.

Dauerstrom - Nennstrom eines Motors mit Windungen bei Nenntemperatur und Umgebungstemperatur von 40 °C (104 °F).Spitzenstrom - die Menge an Strom, die auf den Motor angewendet werden kann, ohne dass der Motor beschädigt wird.

Mechanische Zeitkonstante - Die Zeit, die benötigt wird, bis der Motor 63% seiner Enddrehzahl erreicht, wenn eine Stufenspannung angewendet wird.

Elektrische Zeitkonstante - Die Zeit, die benötigt wird, bis der Motor 63% seines Nennstroms erreicht.

Max. Umgebungstemperatur - Die maximale Umgebungstemperatur, bei der der Motor bei Nennbelastungen betrieben werden kann, ohne die Grenzwerte für die Temperaturerhöhung des Isolationstyps zu überschreiten.

Isolationsklasse - Bezeichnung der Betriebstemperaturgrenzwerte für Motorisoliermaterialien.

Thermische Zeitkonstante - Die Zeit, die benötigt wird, bis die Motorwicklungen 63% des kontinuierlichen Temperaturanstiegs mit konstantem Wattverlust erreichen.Drehmomentkonstante - Die Menge des für einen Ampere Motorstrom bei der angegebenen Motortemperatur entwickelten Drehmoments.
