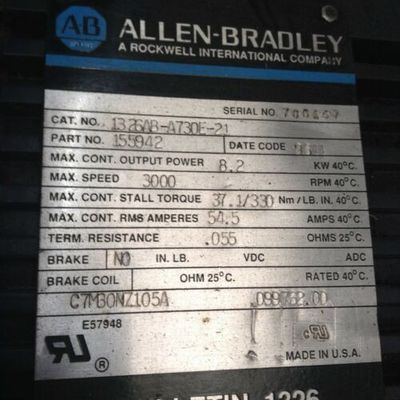

AB 1326AB-A730E-21 Leistungsstarke Wechselstrom-Servomotoren

Produktbeschreibung:1326AB-A730E-21

Die 1326AB Servomotoren sind eine Familie von hochleistungsfähigen, dreiphasigen, bürstenlosen Wechselstrom-Synchronmotoren, die von Allen-Bradley entwickelt wurden, um die strengen Anforderungen von Servosystemanwendungen zu erfüllen.Diese Reihe von Standard-AC-Servomotoren kann mit 1391 AC-Servocontrollern verwendet werdenDie Leistungsparameter dieser Motoren mit ausgewählten Verstärkern sind auf Seite 8 aufgeführt.

Eigenschaften:1326AB-A730E-21

• Dauermagnet-Rotor für eine erhöhte Servo-Reaktion.
• Drei-phasige Sinuswunden-Statorfeld für die direkte Übertragung von Wärme auf die Umgebung und einen reibungslosen Betrieb bei niedrigen Geschwindigkeiten.
• Der bürstenlose Resolver liefert Positions-, Kommutations- und Geschwindigkeits-Feedback-Informationen.1391 Ein Quad B (optional) Encoder-Ausgang (bis zu 2048 ppr) wird über Resolver-Feedback erzeugt.
• 100% kontinuierliches Nenn-Ausgangsdrehmoment bei Stillstand (Null U/min).
• Präzisionswährung von 0,0005 ̊ Gesamtspitzen-Spitzen-Verlagerung.
• Vertikale Auf- oder Abstellwelle.
• TENV-Baustellen.
• Der Motor ist staubdicht und kann pulsierenden Wasserstrahlen widerstehen, ohne dass Flüssigkeit in den Motor eindringt.1326AB-Motoren verlieren die IP-65-Klassifizierung, wenn extern montierte Encoder-/Resolver-Feedback- oder Bläserpakete verwendet werden.
• Der normalerweise geschlossene Wärmeschalter in der Motorwickelung gibt eine Wärmeüberlastung an.
• Umweltsiegelte Strom- und Rückkopplungskabelpakete. Strom- und Rückkopplungskabel können als Standard-, Strecken- oder erweiterte Länge bestellt werden.
• MIL-Spezifikationsanschlüsse sind Standard.
• Ferritmagnete für kostengünstige Leistung.
• UL anerkannt Isolationssystem.

Technische Parameter:1326AB-A730E-21

integrierte Federhaltbremsen mit 90 V Gleichspulen (-A4, -A5, -A7) oder 24 V Gleichspulen (-K4, -K5, -K7).
• Die Bremsanlage (1326-MOD-BPS) wandelt 115 V Wechselstrom in die Spannung um, die für 90 V Gleichstrombremsen (-A4, -A5 und -A7) erforderlich ist.
• Öldichtungskits (1326AB-MOD-SSV-xx) für die Außeneinrichtung von Viton-Sachtsiegeln.
• NEMA Inch (-11) oder IEC metrische Flanschhalterung (-21) mit metrischen Wellen
• Resolver Feedback Packages (1326AB-MOD-Vxxxx) bieten 4,25 ′′ (108 mm) Transduzoren, die absolute/vernier oder einzelne bürstenlose Resolver-Feedback für den Einsatz mit Allen-Bradley 8600GP bieten,IMC-Rack und Bewegungsregler der Klasse S.
• Junction Box Kit (1326AB-MOD-RJxx) mit axial montierten Steckverbindern erhältlich.Anschlussversion ermöglicht es, die Motoranschlüsse ohne weitere Verkabelung axial zum Motor (statt radial) zu bringen.
• Sekundäre Rückkopplungsmontagegeräte (1326AB-MOD-Mx) für die Feldinstallation eines Allen-Bradley Encoders (845H) oder Resolvers.Die Verwendung eines 1326AB-Motors mit einem 1391B-ES (oder 1391-DES) mit A Quad B-Feedback (bis 2048 ppr) schließt die Notwendigkeit der Montage eines Encoders aus.
• Blower Cooling Kit (1326AB-MOD-G3, G4) liefert Luft über die Kühlung für bis zu 35% mehr Drehmoment bei den meisten 1326AB-C-Rahmmotoren.Das Kit kann auf der Rückseite von Motoren 1326AB-Cxx (einschließlich Motoren mit Bremsen) montiert werden.. Bei Motoren, die eine Rückkopplung mit einem sekundären Motor (1326AB-MOD-M60) verwenden, wird die Option G4 verwendet.
• Stromkabel (1326-CPxx. ) und Feedback (1326-CFx). - Kommutation, 1326-CEx. . - Encoder) sind in Längen von bis zu 100 ft. (((30 m) für Standard- und High-Flex-Anwendungen verfügbar. ) und Kommutation (1326ES-CFx. ) Kabel über 100 Fuß (30 m) bis 300 Fuß (90 m) sind nur bei Verwendung von 1391B-ES- oder 1391-DES-Antrieben erhältlich.

Anwendungen:1326AB-A730E-21

Tc ?? Nenndrehmoment des Motors mit Windungen bei Nenntemperatur und Umgebung von 40°C. Die Steuerung arbeitet bei Nennumgebung von 60°C.
Tp Da bei vielen Anwendungen für eine optimale Nutzung des Steuergeräts 200% der Drehmomentspitzen üblich sind, zeigen die folgenden Kurven die typische Leistung des Systems. Höhere Spitzenmomente sind zulässig, wenn das RMS-Drehmoment dem Nennmoment (Tc) entspricht oder kleiner ist.Der Betrieb von 1391B-ES/1391-DES ist in der Außenhülle dargestellt und zeigt eine höhere Drehzahl und eine Drehmomentfähigkeit von 300%..Nenngeschwindigkeit ∆ Betriebsgeschwindigkeit der Steuerungs- und Motorkombination, bei der mindestens 70% des durchgehenden Nennmoments (Tc) entwickelt werden können.Dieser Punkt wird mit dem Motor bei 25°C und dem Steuergerät bei 60°C definiert.

Anpassung: 1326AB-A730E-21

Markenbezeichnung: AB
Modellnummer: 150-C3NCR
Herkunftsort: Amerika
Zertifizierung: NEIN
Mindestbestellmenge: 1
Preis: Nein
Verpackung: Karton
Lieferzeit: 6-8 Wochen
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1
Endungsstil: Schraubendurchgang
Nennstrom (Ampere): 10A (AC), 800mA (DC)
Nennspannung - Wechselstrom: 120 V
Eigenschaften: Explosionssicher
Hersteller: Honeywell Sensing und Produktivitätslösungen
