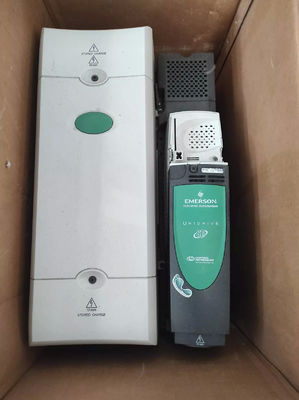

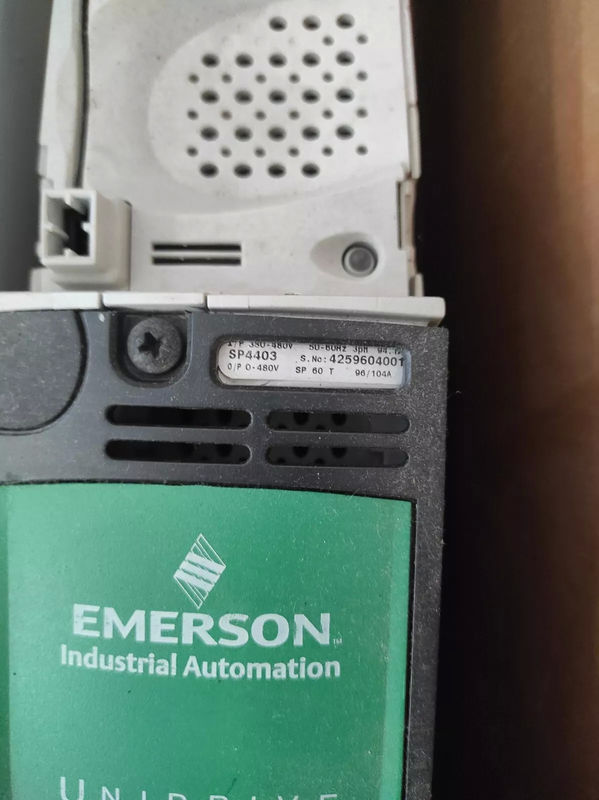

EMERSON SP4403 Steuertechniken Emerson Einantrieb Frequenzrichter

• Steuerungsarten:

  • V/f (Volt pro Hertz) Steuerung: Standardregelungsmethode für Grundanwendungen, bei denen die Drehzahl des Motors durch Anpassung des Spannungsfrequenzverhältnisses geregelt wird.
  • Sensorlose Vektorsteuerung: Ideal für Anwendungen, bei denen bei niedrigen Drehzahlen ein hohes Drehmoment erforderlich ist, wie z. B. Fördergeräte oder Mischer.
  • Schließschleifer-Vektorsteuerung (CLVC): bietet eine überlegene Präzision durch Rückkopplung von einem Encoder oder Resolver. Dies eignet sich für Anwendungen, die sehr dynamische Laständerungen oder eine präzise Geschwindigkeits- und Drehmomentkontrolle erfordern.
  • Steuerung des Flussvektors: Für Hochleistungsanwendungen, bei denen eine präzise Motorsteuerung und Geschwindigkeitsregelung unerlässlich sind.

• Motor-Einstellungen:

  • Autotuning des Motorparameters: Der Antrieb kann automatisch seine Einstellungen anhand der Motorparameter (z. B. Nennspannung, Nennstrom usw.) erkennen und anpassen, was eine höhere Energieeffizienz und Leistung ermöglicht.
  • Benutzerdefinierter Motorenschutz: Die Grenzwerte für die Motorüberlastung, den Stromschutz und den thermischen Schutz anhand des spezifischen Motortyps und der Anforderungen der Anwendung festlegen.

2.Beschleunigung/Verzögerung

• Auf- und Abfahrtszeiten:

  • Der SP4403 ermöglicht es Benutzern, die Beschleunigungs- und Verzögerungsprofile an die Anforderungen der Anwendung anzupassen.langsamere Rampenzeiten für empfindliche Anlagen zur Verringerung der mechanischen Belastung oder schnelleres Anfahren für Prozesse, die schnelle Reaktionen erfordern.
  • S-Kurvenrampe: Glatte Beschleunigung und Verzögerung, die angepasst werden können, um Schub zu reduzieren und während des Betriebs glattere Übergänge zu ermöglichen.

• Dynamische Bremsung (optional):

  • Für Anwendungen mit schnellem Anhalten kann der SP4403 mit einem dynamischen Bremswiderstandsmodul angepasst werden, um Energie schnell zu entsorgen und den Motor sicher zum Anhalten zu bringen.

3.Input/Output (I/O) Anpassung

• Digitale Eingänge (DI):

  • Anpassen von digitalen Eingaben für verschiedene Steuerungsfunktionen wieStart/Stopp,Fehlersignale,Moduswechsel, oderFernbedienung.
  • Benutzer können digitale Eingänge so konfigurieren, dass sie basierend auf externen Signalen wie Grenzschaltern oder Sensoren funktionieren.

• Analog-Eingänge (AI):

  • Der SP4403 erlaubt die Anpassung analoger Eingänge (z. B. für Geschwindigkeitsreferenz, Prozesssteuerung oder Durchfluss-/Drucksensoren).Der Antrieb kann dann die Drehzahl des Motors in Echtzeit entsprechend dem Feedback von externen analogen Signalen anpassen.
  • PID-Steuerung: Das Laufwerk kann fürPID (Proportional-Integral-Derivative)Steuerung, die in Anwendungen nützlich ist, bei denen eine präzise Steuerung einer Prozessvariable erforderlich ist, wie z. B. die Steuerung von Druck oder Durchfluss in Pumpen und Lüftern.

• Relais-Ausgänge:

  • Konfiguration der Relais-Ausgänge für Alarmsignale, Fehlermeldungen oder Überwachung des Prozessstatus.
  • Fehlerbehebung: Der SP4403 kann so eingestellt werden, dass er bei spezifischen Störungsbedingungen (z. B. Überspannung, Überstrom oder Überhitzung des Motors) einen Relais-Ausgang auslöst und die Bediener auf Korrekturmaßnahmen aufmerksam macht.

4.Anpassung von Kommunikationsprotokollen

Der SP4403 bietet mehrere Kommunikationsoptionen zur Integration in bestehende Automatisierungssysteme, darunter SPS, SCADA und Gebäudemanagementsysteme.Benutzer können die geeigneten Kommunikationsprotokolle anhand der Anforderungen ihres Systems auswählen:

• Modbus RTU: StandardRS-485Kommunikationsprotokoll für die Integration mit einer Vielzahl von industriellen Automatisierungsgeräten, die eine Fernüberwachung und -steuerung ermöglichen.
• Ethernet/IP (optional): für die Hochgeschwindigkeitskommunikation über industrielle Ethernet-Netzwerke, die Fernsteuerung und Diagnose über Web-Schnittstellen oder über SPS anbieten.
• Kann geöffnet werden: Für die Hochgeschwindigkeits- und deterministische Kommunikation in Anwendungen wie Robotik oder Bewegungssteuerungssysteme, die eine Echtzeitkontrolle mehrerer Antriebe ermöglichen.
• Profibus/Profinet (optional): Für die Integration mit Siemens-basierten Systemen in große Automatisierungssysteme.
• BACnet: Ideal für die Integration mitGebäudeautomationssysteme (BMS)für Anwendungen wie HVAC, die eine zentralisierte Steuerung und Überwachung ermöglichen.

Tipps zur Anpassung: Der SP4403 ermöglicht eine einfache Auswahl der Kommunikationsprotokolle über die Parameter-Einstellungen im Laufwerk.Diese Funktion ist besonders nützlich für Systeme, die eine Integration in bestehende Netze erfordern oder die fortschrittlichere Kommunikation für verteilte Steuerung nutzen.

5.Anpassung des Schutzes

• Überlastschutz: Anpassung derÜberlastgrenzwertebasierend auf den Eigenschaften des Motors und der Last, um sicherzustellen, dass Antrieb und Motor nicht über ihre Nennleistung hinauslaufen.
• Schutz vor Überspannung/Unterspannung: Die Spannungsschutzeinstellungen an die Umgebungsspannungsbedingungen anpassen, um sicherzustellen, dass der Antrieb innerhalb sicherer Grenzen arbeitet.
• Wärmeschutz: Anpassen der Wärmeschutzschwellenwerte anhand der Motorgröße und der Betriebsbedingungen.Dies verhindert eine Überhitzung, indem die Temperatur des Motors überwacht und die Leistung des Antriebs entsprechend angepasst wird.
• Feststellung von Bodenfehlern: Der Antrieb kann angepasst werden, um Bodenfehler zu erkennen und darauf zu reagieren, wodurch die Sicherheit in Umgebungen verbessert wird, in denen Erdungsprobleme auftreten können.
• Fehlerprotokoll: Passen Sie die Fehlerprotokollparameter an, um detaillierte Fehlerhistorie zu erfassen, die Ihnen hilft, Probleme effektiver zu beheben.
• Phaseverlustschutz: Einstellbarer Ansatz zum Schutz des Motors vor Schäden bei Phasenverlust oder ungleichgewichtigen Spannungsbedingungen.

6.Energieeffizienz und Belastungsausgleich

• Energieeinsparmodus: Der Antrieb kann so eingestellt werden, dass die Drehzahl des Motors den Laständerungen entspricht und so der Energieverbrauch in Zeiten geringer Nachfrage verringert wird.Ventilatoren und Pumpen laufen in der Regel die meiste Zeit unter voller Kapazität, und Energieeinsparungen können erheblich sein, wenn sie mit reduzierter Geschwindigkeit betrieben werden.
• Belastungskompensation: Für Systeme, bei denen die Last ständig variiert, wie z. B. Fördermaschinen oder Aufzüge, kann der SP4403 angepasst werden, um die Drehzahl des Motors automatisch an die Lastanforderungen anzupassen.Gewährleistung der Effizienz und Verhinderung des Energieüberbrauchs.
• Aktive Leistungsfaktorkorrektur (PFC): Einige Versionen des SP4403 sind mit anpassbaren Einstellungen zur Verbesserung des Leistungsfaktors ausgestattet, was dazu beiträgt, den Reaktionsstrombedarf des Systems zu reduzieren und die Effizienz zu verbessern.

7.Benutzeroberfläche und Anpassung des Displays

• Anpassung des Bedienfeldes:
  • Der SP4403 verfügt über eineDigitale TastaturundLCD-BildschirmSie können die Einstellungen des Panels anpassen, einschließlich der Anzeigetsprache, des Anzeigformatparameters und der Alarmbedingungen.
  • Passwortschutz: Schützen Sie kritische Parameter vor unbefugtem Zugriff, indem Sie Benutzerkennwörter für verschiedene Kontrollstufen einrichten (z. B. Einrichtung, Anpassung, Fehlerbehebung).
  • Datenprotokollierung: Die Datenerfassungsfrequenz anpassen, um wichtige Parameter wie Motorgeschwindigkeit, Strom, Drehmoment, Spannung und Stromverbrauch für eine spätere Analyse zu erfassen.
• Fernbedienung: Wenn Sie eine Fernbedienung benötigen, können Sie das Laufwerk so konfigurieren, dass es Befehle von einem Fernbedienfeld oder PC akzeptiert, entweder überModbusoderEthernetProtokolle, die den Betrieb und die Diagnose ermöglichen, ohne vor Ort sein zu müssen.

8.Umwelt- und Langlebigkeitsanpassung

• Gehäuseart: Abhängig von den Umgebungsbedingungen können Sie aus einer Vielzahl von Gehäusen wählen, um sicherzustellen, dass der Antrieb sicher und effizient arbeitet:

  • NEMA 1 (IP20): Zur Verwendung in Innenräumen in kontrollierten Umgebungen.
  • NEMA 4 (IP54): zum Schutz vor Staub und Wasser, häufig in industriellen Umgebungen verwendet.
  • NEMA 4X (IP66): Gehäuse aus Edelstahl für extreme Bedingungen wie Lebensmittelverarbeitung, chemische Anlagen oder Außenanlagen.
  • Benutzerdefinierte Montageoptionen: Der SP4403 kann angepasst werden, um spezifische Montage- oder Platzbedürfnisse in Ihrer Anlage zu erfüllen.

• Einstellungen der Umgebungstemperatur: Der Antrieb kann für den Betrieb in Umgebungen mit Temperaturen bis zu50°CDies ist insbesondere für Industrieanlagen mit extremen Temperaturschwankungen nützlich.

9.Erweiterung und Modernisierung

• Externe Module: Der SP4403 kann mit externen Modulen wieKommunikationskarten,Bremswiderstände, undzusätzliche E/A-Kartendie Funktionalität des Systems zu erweitern.
• Benutzerdefinierte Firmware: Emerson bietet die Möglichkeit, Firmware für spezifische Anwendungen oder für die spezifischen Kundenanforderungen anzupassen.Dies ermöglicht die Anpassung des Verhaltens des Laufwerks an komplexe oder proprietäre Steuerungsalgorithmen.
