Anpassbares Hilfsoberflächen-Panel für die CE-Zertifizierung von GE DS3800HXTA

Produktbeschreibung:DS3800HXTA

1. Montage- und Strukturmerkmale

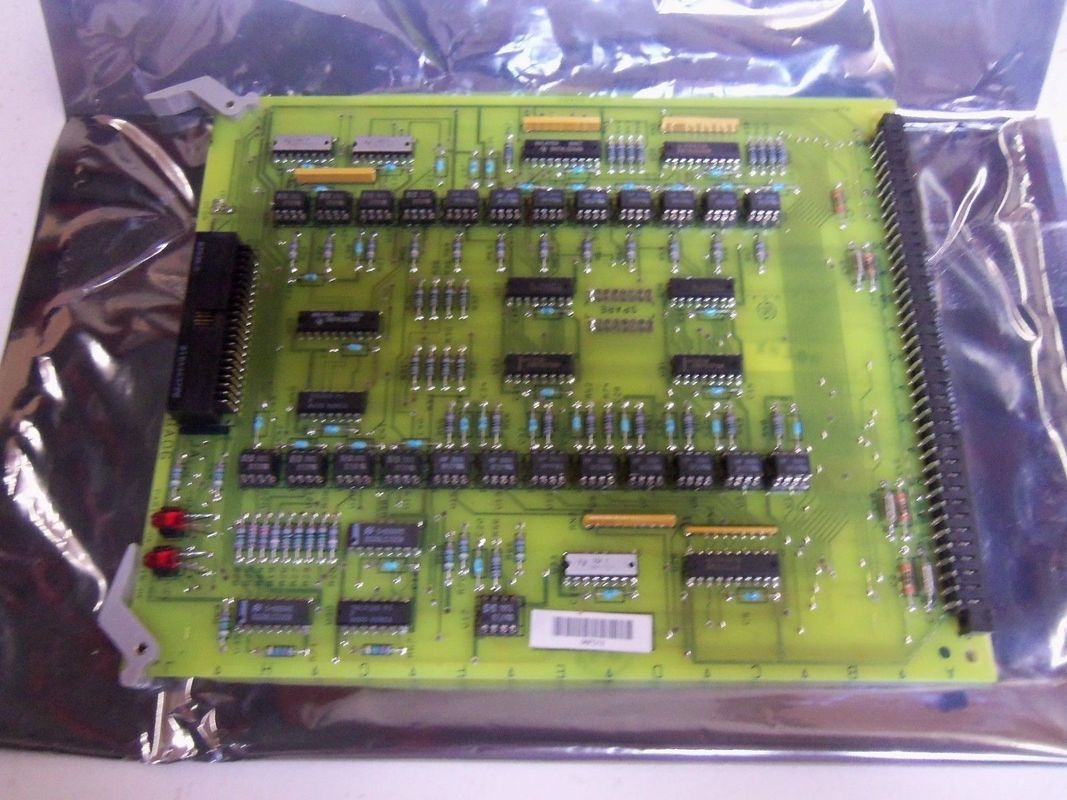

   • Die werkseitig gebohrten Löcher an allen vier Ecken des DS3800HXTA sind ein wichtiges physikalisches Merkmal. Diese Löcher sind präzise platziert, um eine sichere Montage in einem Industriegehäuse, Schaltschrank oder Rack-System zu ermöglichen. Die Löcher in Standardgröße sind mit häufig verwendeten Montageteilen kompatibel und gewährleisten eine stabile und zuverlässige Installation. Dies ist in industriellen Umgebungen, in denen Vibrationen und mechanische Belastungen vorherrschen, von entscheidender Bedeutung, da eine ordnungsgemäße Montage dazu beiträgt, Schäden an der Platine zu vermeiden und einen gleichmäßigen Betrieb sicherzustellen.
   • Die beiden Clips auf der Platine erhöhen die Montagestabilität zusätzlich. Sie können in Verbindung mit den Bohrlöchern verwendet werden, um die Platine fest an Ort und Stelle zu halten. Die Clips lassen sich leicht anbringen und abnehmen, was den Installations- und Wartungsvorgang vereinfacht. Dadurch können Techniker die Platine je nach Bedarf schnell installieren oder entfernen und so Ausfallzeiten bei System-Upgrades oder Reparaturen reduzieren.
   • Das Vorhandensein zusätzlicher plattierter Durchgangslöcher auf der Platine ist ein interessanter Aspekt. Diese Löcher bieten Flexibilität für zukünftige Hardwaremodifikationen oder -erweiterungen. Wenn der Platine beispielsweise zusätzliche Komponenten hinzugefügt werden müssen, um ihre Funktionalität zu verbessern, wie etwa zusätzliche Widerstände, Kondensatoren oder sogar kleine integrierte Schaltkreise, können die freien Löcher genutzt werden. Durch diese Funktion kann der DS3800HXTA über die Lebensdauer des Industriesystems an sich ändernde Anforderungen angepasst werden.
2. Komponentenlayout
   • Mit 40 integrierten Schaltkreisen (ICs) ist die DS3800HXTA eine stark bestückte Platine. Die Verwendung spezifischer ICs wie des AM26LS33ACN von Texas Instruments weist darauf hin, dass der Schwerpunkt auf bestimmten Signalverarbeitungs- und Kommunikationsaufgaben liegt. Der AM26LS33ACN beispielsweise wird wahrscheinlich für Leitungstreiber- und Empfängerfunktionen verwendet, die für die genaue Signalübertragung und den genauen Signalempfang in industriellen Steuerungssystemen unerlässlich sind. Diese ICs arbeiten harmonisch zusammen, um verschiedene Funktionen wie Signalkonditionierung, Datenverarbeitung und Implementierung von Kommunikationsprotokollen auszuführen.
   • Als wichtige optische Indikatoren dienen die beiden roten LEDs mit der Aufschrift „parity okay“ und „chain okay“. Die LED „Parität okay“ kann Auskunft über die Integrität der Datenübertragung geben, insbesondere im Zusammenhang mit der Paritätsprüfung. In der industriellen Kommunikation werden Paritätsbits häufig verwendet, um Fehler in Datenpaketen zu erkennen. Wenn die Daten korrekt und mit der erwarteten Parität übertragen werden, leuchtet die LED „Parität okay“ und zeigt so eine zuverlässige Datenübertragung an. Die LED „Kette okay“ kann mit der Integrität einer Kommunikationskette oder einer Abfolge von Vorgängen innerhalb des Systems zusammenhängen. Das Aufleuchten kann bedeuten, dass eine bestimmte Ereigniskette, möglicherweise im Zusammenhang mit dem Datenfluss oder Vorgängen auf Systemebene, wie erwartet funktioniert.
   • Der Testpunkt mit der Bezeichnung „dcom“. In der unteren rechten Ecke der Tafel befindet sich ein wertvolles Diagnosetool. Techniker können diesen Testpunkt verwenden, um elektrische Parameter wie Spannungspegel und Signalwellenformen zu messen oder das Vorhandensein bestimmter Signale zu überprüfen. Dies vereinfacht den Fehlerbehebungsprozess und ermöglicht eine schnelle Identifizierung potenzieller Probleme im Betrieb des Boards. Wenn es beispielsweise ein Problem mit der Datenkommunikation gibt, wird „dcom“ angezeigt. Mit einem Testpunkt kann die Integrität der Kommunikationssignale überprüft werden.
3. Steckverbinder und Widerstandsnetzwerke
   • Das Vorhandensein eines Steckers und einer Buchse auf gegenüberliegenden Seiten der Leiterplatte ist für die Kommunikationsfähigkeit von entscheidender Bedeutung. Diese Steckverbinder sind für die Verbindung mit anderen Leiterplatten innerhalb des industriellen Steuerungssystems konzipiert. Sie ermöglichen dem DS3800HXTA das Senden und Empfangen von Daten, Steuersignalen und Strom. Das spezifische Design dieser Steckverbinder sorgt für zuverlässige und sichere Verbindungen und minimiert das Risiko von Signalverlust oder elektrischen Kurzschlüssen. Die Verwendung sowohl männlicher als auch weiblicher Steckverbinder ermöglicht eine Vielzahl von Anschlusskonfigurationen und erleichtert die Integration mit verschiedenen Arten von Platinen und Geräten.
   • Die fünf Widerstandsnetzwerk-Arrays auf der Platine spielen eine wichtige Rolle bei der Signalverarbeitung. Sie können für Analog-Digital-Umwandlungsaufgaben verwendet werden, wo sie dabei helfen, analoge Signale in digitale Werte umzuwandeln, die von den digitalen Komponenten der Platine verarbeitet werden können. Darüber hinaus eignen sie sich für Spannungsteilungsanwendungen. In industriellen Steuerungssystemen erfordern verschiedene Komponenten möglicherweise bestimmte Spannungspegel. Die Widerstandsnetzwerke können so konfiguriert werden, dass sie die Eingangsspannung auf den für diese Komponenten geeigneten Wert aufteilen und so einen ordnungsgemäßen Betrieb gewährleisten.

Funktionsübersicht

1. Signalübertragung und -verarbeitung
   • Als Senderplatine ist die DS3800HXTA für die Aussendung von Signalen an andere Komponenten im industriellen Steuerungssystem verantwortlich. Abhängig von den Anforderungen des Systems kann es verschiedene Arten von Signalen übertragen. Beispielsweise kann es in einem Gasturbinen-Steuerungssystem Steuersignale an Aktoren senden, die die Kraftstoffdurchflussrate, den Lufteinlass oder die Turbinenschaufelwinkel anpassen. Diese Signale werden auf der Grundlage der von den internen Komponenten der Platine verarbeiteten Daten generiert.
   • Das Board verarbeitet auch eingehende Signale. Es kann Daten von Sensoren empfangen, die Parameter wie Temperatur, Druck, Geschwindigkeit oder Vibration überwachen. Diese Sensorsignale liegen häufig in analoger oder digitaler Form vor. Der DS3800HXTA kann diese Signale aufbereiten, was Aufgaben wie Verstärkung, Filterung und Rauschunterdrückung umfassen kann. Nach der Konditionierung werden die Signale mithilfe von Algorithmen verarbeitet, die von den integrierten Schaltkreisen implementiert werden. Diese Verarbeitung kann Datenanalyse, Vergleich mit Sollwerten und Entscheidungsfindung auf der Grundlage der verarbeiteten Daten umfassen.
2. Systemintegration und -steuerung
   • Der DS3800HXTA ist ein integraler Bestandteil des gesamten industriellen Steuerungssystems. Es ist so konzipiert, dass es harmonisch mit anderen Komponenten der GE Speedtronic Mark IV-Serie zusammenarbeitet. Es kann beispielsweise mit anderen Platinen kommunizieren, die für die Datenerfassung, Anzeige oder übergeordnete Steuerungsfunktionen zuständig sind. In einer Energieerzeugungsanlage kann es mit Platinen zusammenarbeiten, die die Leistung des Generators, den Status des Stromnetzes und andere damit verbundene Parameter überwachen.
   • Im Hinblick auf Steuerungsfunktionen kann die Platine beispielsweise an der Steuerung von Gas- oder Dampfturbinen beteiligt sein. Basierend auf den verarbeiteten Sensordaten kann es Signale zum Starten, Stoppen oder Anpassen der Drehzahl der Turbine senden. Darüber hinaus kann es für die Sequenzierung von Hilfsgeräten wie Pumpen und Ventilen verantwortlich sein, die für den ordnungsgemäßen Betrieb der Turbine unerlässlich sind. Das Board kann auch Kühl- und Startvorgänge verwalten und so sicherstellen, dass das gesamte System reibungslos und sicher funktioniert.

Merkmale:DS3800HXTA

• Sichere Montagemöglichkeiten
  • Die werkseitig gebohrten Löcher an den vier Ecken sorgen zusammen mit den beiden Clips für eine sichere und stabile Montagelösung. Dies ist in Industrieumgebungen, in denen Vibrationen ein erhebliches Problem darstellen können, von entscheidender Bedeutung. Beispielsweise kann der DS3800HXTA in einem Kraftwerk mit großen rotierenden Maschinen fest an einem Schaltpult befestigt werden und stellt so sicher, dass er trotz der ständigen Vibrationen an Ort und Stelle bleibt und ordnungsgemäß funktioniert. Die Kombination aus Löchern und Clips ermöglicht außerdem eine einfache Installation und Entfernung, was bei Wartungsarbeiten oder Systemaktualisierungen von Vorteil ist.
• Erweiterbarkeit mit Ersatzlöchern
  • Das Vorhandensein zusätzlicher plattierter Durchgangslöcher bietet ein hohes Maß an Erweiterbarkeit. In der sich entwickelnden Landschaft der industriellen Steuerung können im Laufe der Zeit neue Anforderungen entstehen. Diese Löcher ermöglichen das Hinzufügen zusätzlicher Komponenten wie Widerstände, Kondensatoren oder sogar kleiner integrierter Schaltkreise. Wenn beispielsweise ein neuer Sensor in das System integriert werden muss, der zusätzliche Signalaufbereitungskomponenten erfordert, können die freien Löcher verwendet werden, um diese Komponenten direkt auf dem DS3800HXTA zu montieren, ohne dass eine komplexe und kostspielige Neukonstruktion der gesamten Platine erforderlich ist.

• 2. Funktionalität auf Komponentenebene

• Reichhaltiges integriertes Schaltkreis-(IC)-Komplement
  • Mit 40 integrierten Schaltkreisen, darunter Komponenten wie der AM26LS33ACN von Texas Instruments, ist das Board für die Bewältigung komplexer Signalverarbeitungs- und Kommunikationsaufgaben gerüstet. Der AM26LS33ACN wird als Leitungstreiber und Empfänger wahrscheinlich für die genaue und zuverlässige Datenübertragung über große Entfernungen in industriellen Umgebungen verwendet. Diese ICs arbeiten zusammen, um Funktionen wie Signalverstärkung, Filterung und Digital-Analog- oder Analog-Digital-Umwandlung auszuführen. Dadurch ist die Platine in der Lage, unterschiedlichste Eingangssignale unterschiedlicher Sensoren zu verarbeiten und entsprechende Ausgangssignale für Steuerungszwecke zu generieren.
• Visuelle Anzeige-LEDs
  • Die beiden roten LEDs mit der Aufschrift „parity okay“ und „chain okay“ dienen als Echtzeit-Statusanzeigen. Die „Parität okay“-LED gibt eine sofortige Rückmeldung über die Integrität der Datenübertragung. In der industriellen Kommunikation, wo die Datengenauigkeit von entscheidender Bedeutung ist, zeigt die LED an, ob die Paritätsprüfung der übertragenen Daten bestanden wurde oder nicht. Wenn die LED leuchtet, wird sichergestellt, dass die Daten mit der richtigen Parität übertragen wurden, wodurch das Risiko einer Datenbeschädigung verringert wird. Die LED „Kette okay“ gibt einen Hinweis auf die ordnungsgemäße Funktion einer bestimmten Kommunikationskette oder einer Abfolge von Vorgängen innerhalb des Systems. Dadurch können Techniker schnell erkennen, ob es Probleme im Datenfluss oder im Betrieb gibt, was eine schnellere Fehlerbehebung ermöglicht.
• Diagnosetestpunkt
  • Die „dcom“. Der Testpunkt in der unteren rechten Ecke ist ein wertvolles Diagnosetool. Damit können Techniker wichtige elektrische Parameter wie Spannungspegel, Signalwellenformen oder das Vorhandensein bestimmter Signale messen. Im Falle einer Störung kann dieser Testpunkt genutzt werden, um das Problem schnell einzugrenzen. Wenn es beispielsweise ein Problem mit der Kommunikation zwischen dem DS3800HXTA und anderen Komponenten gibt, kann der Testpunkt verwendet werden, um die Integrität der Kommunikationssignale zu überprüfen, ob sie die richtigen Spannungspegel haben und die erwarteten Wellenformmuster aufweisen.

• 3. Kommunikation und Signalverarbeitung

• Dual-Stecker-Design
  • Die männlichen und weiblichen Anschlüsse auf gegenüberliegenden Seiten der Leiterplatte ermöglichen eine nahtlose Kommunikation mit anderen Platinen im industriellen Steuerungssystem. Dieses Design ermöglicht eine Vielzahl von Anschlusskonfigurationen und macht es somit mit verschiedenen Arten von Platinen und Geräten kompatibel. Die Steckverbinder sind so konzipiert, dass sie zuverlässige und sichere Verbindungen gewährleisten und das Risiko von Signalverlusten oder elektrischen Störungen minimieren. In einem komplexen industriellen Netzwerk, in dem mehrere Karten Daten austauschen müssen, kann der DS3800HXTA diese Anschlüsse beispielsweise für die Kommunikation mit Datenerfassungskarten, Steuerprozessoren oder Anzeigeeinheiten verwenden.
• Widerstandsnetzwerk-Arrays
  • Die fünf Widerstandsnetzwerk-Arrays sind vielseitige Komponenten zur Signalverarbeitung. Sie können für die Analog-Digital-Umwandlung verwendet werden, wo sie dabei helfen, analoge Sensorsignale in digitale Werte umzuwandeln, die von den digitalen Komponenten der Platine verarbeitet werden können. Darüber hinaus eignen sie sich für Spannungsteilungsanwendungen. In industriellen Steuerungssystemen erfordern verschiedene Komponenten möglicherweise bestimmte Spannungspegel. Die Widerstandsnetzwerke können so konfiguriert werden, dass sie die Eingangsspannung auf den für diese Komponenten geeigneten Wert aufteilen. Wenn beispielsweise ein Sensor eine Spannung ausgibt, die für die internen Verarbeitungsschaltkreise der Platine zu hoch ist, kann das Widerstandsnetzwerk verwendet werden, um die Spannung auf einen geeigneten Wert zu reduzieren.

• 4. Integration und Kontrolle auf Systemebene

• Kompatibilität mit GE Systems
  • Der DS3800HXTA ist so konzipiert, dass er vollständig mit anderen Komponenten der GE Speedtronic Mark IV-Serie kompatibel ist. Dies ermöglicht eine nahtlose Integration in bestehende industrielle Steuerungssysteme. In einer Energieerzeugungsanlage, die GEs Speedtronic Mark IV zur Turbinensteuerung nutzt, kann der DS3800HXTA im Einklang mit anderen Platinen arbeiten, die für die Überwachung von Turbinenparametern, die Steuerung der Kraftstoffeinspritzung oder die Kommunikation mit dem gesamten Anlagenmanagementsystem verantwortlich sind. Diese Kompatibilität reduziert die Komplexität des Systemdesigns und der Systemimplementierung.
• Vielseitige Steuerungsfunktionen
  • Die Platine ist in der Lage, eine Vielzahl von Steuerfunktionen auszuführen. Es kann an der Steuerung von Gas- oder Dampfturbinen beteiligt sein und Signale zur Anpassung von Parametern wie Kraftstoffdurchfluss, Turbinengeschwindigkeit und Schaufelwinkel senden. Darüber hinaus kann es Hilfsgeräte wie Pumpen und Ventile sequenzieren und so sicherstellen, dass alle Komponenten in der richtigen Reihenfolge funktionieren. Bei Kühl- und Startvorgängen kann der DS3800HXTA diese Prozesse verwalten und so den sicheren und effizienten Betrieb des gesamten Industriesystems gewährleisten

Technische Parameter: DS3800HXTA

• Abmessungen: Die spezifischen Abmessungen der Platine sind in den verfügbaren Quellen nicht aufgeführt, sie hat jedoch einen Standard-Leiterplatten-Formfaktor mit werkseitig gebohrten Löchern an den vier Ecken und zwei Clips, die zur Montage an zwei Ecken angebracht sind.

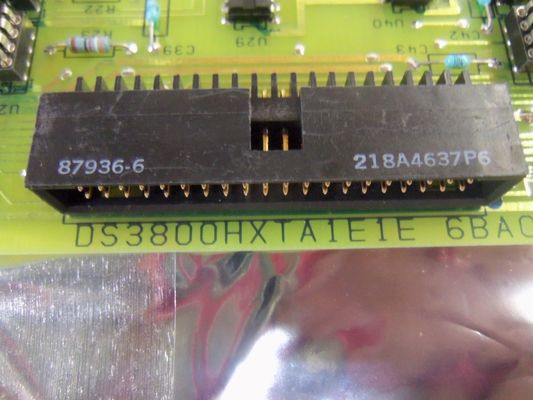

• Anschlüsse: Es verfügt über einen Stecker (218A4637-P6) und eine Buchse, die auf gegenüberliegenden Seiten der Platine positioniert sind, um mit anderen Leiterplatten zu kommunizieren.

Elektrische Komponenten

• Integrierte Schaltkreise: Es besteht aus 40 integrierten Schaltkreisen, darunter Komponenten wie der Texas Instruments AM26LS33ACN (Quad-Differentialempfänger) und der SN75172N (Quad-Differential-Leitungstreiber).
• Widerstandsnetzwerk-Arrays: Es gibt fünf Widerstandsnetzwerk-Arrays, die parallel zu den Längsseiten der Platine angeordnet sind. Die Arbeitsspannung (maximal) dieser Widerstandsarrays beträgt 25 V.

Signalanzeigen und Testpunkte

• LEDs: Es verfügt über zwei rote LEDs mit der Aufschrift „Parität okay“ und „Kette okay“, die zur Statusanzeige in Echtzeit dienen.
• Testpunkt: Es gibt einen Testpunkt mit der Bezeichnung „dcom“. befindet sich in der Nähe der beiden LEDs, die zu Diagnosezwecken verwendet werden können.

Verschiedenes

• Ersatzlöcher: Es verfügt über eine Reihe von durchkontaktierten Ersatzlöchern (PTH) für das Hinzufügen von Hardware.

Anwendungen:DS3800HXTA

• Turbinensequenzierung: In Gas- und Dampfturbinen-Stromerzeugungssystemen wird der DS3800HXTA verwendet, um das An- und Abfahren von Turbinen und ihren Hilfsaggregaten zu sequenzieren. Es stellt sicher, dass jede Komponente in der richtigen Reihenfolge und zum richtigen Zeitpunkt arbeitet, indem es beispielsweise den Start von Pumpen, Ventilen und anderen Zusatzgeräten koordiniert, bevor die Turbine zu rotieren beginnt, und sie ordnungsgemäß abschaltet, nachdem die Turbine stoppt.
• Parameteranpassung: Es kann Signale senden, um verschiedene Parameter der Turbine wie Kraftstofffluss, Turbinengeschwindigkeit und Schaufelwinkel anzupassen, um den stabilen Betrieb der Turbine bei der gewünschten Geschwindigkeit und Last aufrechtzuerhalten und den Wirkungsgrad und die Leistung der Turbine zu verbessern.

Industrielle Automatisierungs- und Steuerungssysteme

• Datenübertragung und Kommunikation: Mit seinen männlichen und weiblichen Anschlüssen und einer Reihe integrierter Schaltkreise kann der DS3800HXTA für eine zuverlässige Datenübertragung und Kommunikation zwischen verschiedenen Komponenten in industriellen Automatisierungssteuerungssystemen verwendet werden. Es kann Sensordaten, Steuersignale und Statusinformationen übertragen und ermöglicht so einen reibungslosen Betrieb und die Koordination des Gesamtsystems.
• Signalverarbeitung und -konvertierung: Die fünf Widerstandsnetzwerk-Arrays und mehrere integrierte Schaltkreise auf der Platine können Analog-Digital-Umwandlung, Spannungsteilung und andere Signalverarbeitungsfunktionen durchführen. Es kann analoge Signale von Sensoren in digitale Signale zur Verarbeitung durch das Steuerungssystem umwandeln und außerdem entsprechende analoge oder digitale Ausgangssignale zur Steuerung von Aktoren und anderen Geräten erzeugen.

Geräteüberwachung und -schutz

• Überwachung des Systemstatus: Die beiden roten LEDs mit der Aufschrift „parity okay“ und „chain okay“ sowie „dcom.“ Der Testpunkt am DS3800HXTA kann zur Überwachung des Echtzeitstatus des Systems verwendet werden, einschließlich der Integrität der Datenübertragung, des Status der Kommunikationskette und wichtiger elektrischer Parameter. Techniker können Systemstörungen schnell erkennen und entsprechende Maßnahmen ergreifen, um den sicheren Betrieb der Geräte zu gewährleisten.
• Fehlertoleranz und Redundanz: Als Teil des GE Speedtronic Mark IV-Systems profitiert der DS3800HXTA von den integrierten Redundanzen des Systems. Wenn auf einer Platine ein Problem auftritt, können die integrierten Chipsätze mit Redundanzen die Last des Systems automatisch neu verteilen, um den kontinuierlichen Betrieb des gesamten Systems sicherzustellen und Ausfallzeiten und Produktionsverluste zu minimieren1

Anpassung: DS3800HXTA

• Komponenten hinzufügen: Die Platine verfügt über eine Reihe von durchkontaktierten Ersatzlöchern (PTH) und 8 Paar Ersatz-PTH in der Nähe der Mitte. Benutzer können je nach Bedarf Komponenten wie Widerstände, Kondensatoren oder andere integrierte Schaltkreise hinzufügen, um die Funktionalität der Platine zu erweitern oder sie an spezielle Anwendungsszenarien anzupassen.
• Steckermodifikation: Obwohl die Platine mit einem männlichen und einem weiblichen Anschluss für die Kommunikation mit anderen Leiterplatten ausgestattet ist, ist es in einigen Fällen möglich, die Anschlüsse zu ändern oder auszutauschen, wenn die Verbindungsanforderungen mit bestimmten Geräten nicht übereinstimmen, um die Kompatibilität mit anderen Geräten sicherzustellen das System.

Software- und Firmware-Anpassung

• Funktionsprogrammierung: Im Rahmen des Mark IV-Systems kann der DS3800HXTA in gewissem Umfang softwaremäßig angepasst werden. Durch Neuprogrammierung der Mikroprozessoren und integrierten Chipsätze auf der Platine können die Signalverarbeitungslogik und das Kommunikationsprotokoll an die spezifischen Steuerungsanforderungen verschiedener Gas- und Dampfturbinen oder industrieller Automatisierungssysteme angepasst werden.
• Firmware-Updates: GE veröffentlicht möglicherweise von Zeit zu Zeit Firmware-Updates, um die Leistung, Stabilität und Kompatibilität des Boards zu verbessern. Benutzer können den Firmware-Upgrade-Prozess entsprechend ihrer tatsächlichen Situation anpassen, um sicherzustellen, dass das Board immer über die beste Leistung und die neuesten Funktionen verfügt.

Anpassung der Systemintegration

• Schnittstellenanpassung: Bei der Integration des DS3800HXTA in ein großes industrielles Steuerungssystem kann die Schnittstelle zwischen der Platine und anderen Subsystemen individuell angepasst werden. Dazu gehört die Anpassung der elektrischen Schnittstelle, des Kommunikationsprotokolls und des Datenformats, um eine nahtlose Verbindung und Interaktion zwischen der Platine und dem Gesamtsystem sicherzustellen.
• Redundanzkonfiguration: Als Teil des Mark IV-Systems mit integrierten Redundanzen können Benutzer die Redundanzkonfiguration des DS3800HXTA entsprechend den Zuverlässigkeitsanforderungen der spezifischen Anwendungsumgebung anpassen. Beispielsweise die Anpassung des Backup-Modus und der Schaltstrategie der redundanten Komponenten, um die Zuverlässigkeit und Verfügbarkeit des Systems zu optimieren.
