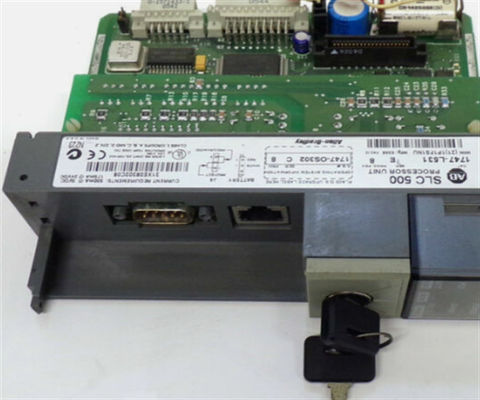

Beschreibung 1747-L531
Der Allen-Bradley 1747-L531 ist ein Prozessormodul des Typs SLC 5/03, der zur SLC 500 Modular Hardware Style-Serie gehört.Einfache selbstständige Systeme bis zu großen, komplexe verteilte Module. Konzipiert zur Leistung von Durchsatz, kann es 60 verschiedene E/A-Module unterstützen, einschließlich analoger, digitaler und intelligenter E/A-Module, und kann zusätzlich bis zu 4 E/A-Module steuern.096 Ausgangs- und EingangspunkteEs wird mit dem modularen Prozessor SLC 500, einem kompatiblen Chassis, Stromversorgungen und Installationsanweisungen für alle enthaltenen Teile geliefert.und UL nach den kanadischen und US-amerikanischen Sicherheitsnormen aufgeführt,
Der 1747-L531 Modular Processor verfügt über eine Speichergröße von 8 K, 16 K oder 32 K für seine Programme.Das Laufwerk verfügt über einen batteriebetriebenen RAM-Speicher, der etwa 2 Jahre hältDie BATT-LED-Anzeige warnt den Benutzer, wenn die Spannung der austauschbaren Batterie unter den Schwellenwert fällt.Bei Trennung der Batterie ist mindestens dreißig (30) Minuten Strom zur VerfügungWenn innerhalb einer halben Stunde (30 Minuten) eine neue Batterie installiert wird, um die alte zu ersetzen, können alle im RAM gespeicherten Daten gespeichert werden.Der 1747-L531-Prozessor empfängt und initiiert Kommunikationsprotokolle einschließlich DH-485 Peer-to-Peer, ControlNet, Ethernet, Data Highway Plus (DH+), DeviceNet, Modbus RTU Master sowie Full-Duplex oder Half-Duplex Master oder Slave DF1, ASCII und DH-485 über den RS232-Port.Das Frontpaneel verfügt über einen 3-Positions-Taste-Schalter, der drei Betriebsarten ermöglicht: PROGRAMM, RUN und REMOTE Dieser Schlüsselschalter kann nicht anstelle eines Notbremsschalters oder eines fest verdrahteten Master Control Relais verwendet werden.
Dieser Controller verfügt über einen integrierten 8K-Speicher, der mit einem Flash-EPROM erweitert werden kann.Das erforderliche Speichermodul verfügt über eine Teilenummer von 1747-M13 und eine Adaptersteckdose von 1747-M15, die bis zu 64K Benutzerspeicher unterstützt. Benutzerprogramm kann gespeichert oder in das Speichermodul eingebrannt werden, um versehentliche oder unerwünschte Löschung von Programmen zu verhindern, die durch unsachgemäße Programmierung, elektrische Überspannungen und Geräusche verursacht werden können.Die allgemeine Regel beim Brennen von Benutzerprogrammen auf das Speichermodul ist, dass die Programmgröße die Prozessorspeichergröße nicht überschreiten darf. Brennen Sie kein fehlerhaftes Programm, insbesondere ein Programm mit einem größeren Fehler. Dies beinhaltet den Fehlerzustand und die Ursache für den Fehler, der im EPROM brennt.
Hier werden Benutzerprogramme, Hardware-Konfigurationen implementiert sowie Inbetriebnahme- und Fehlerbehebungstools wie I/O-Forcing zur Verfügung gestellt.
Dieser Prozessor unterstützt außerdem die Funktion "Hold-up-Zeit".Dies bezieht sich auf die Fähigkeit des Prozessors, das Programmieren für eine begrenzte Zeit fortzusetzen, auch wenn die Eingangsspannung der Systemstromversorgung unter den Nennbereich fällt. Wenn die Wartezeit abläuft, wird die CPU automatisch in den Stoppmodus gesetzt. Dies verhindert plötzliche Stillstand, der in keiner Steuerungsanwendung ideal ist.
