1746-OB32 - Auf Lager | Getrennter Input und Ausgabemodule Allen Bradley PLC SLC 500
Über 1746-OB32
Das 1746-OB32 ist eine 32 Kanal-Digitalausgabe durch AB. Es ist ein niedriges gegenwärtiges DC-Ausgabemodul mit hoher Dichte, kompatibel, in irgendeinen verfügbaren Schlitz von 1746 Fahrgestellen ausgenommen Schlitz 0 gepasst zu werden. Die Spannung gab es zur Verfügung stellt ist DC 24V aus. Das 1746-OB32 hat 32 Ertrag mit 16 Punkten pro allgemeines und es hat eine Auftretenbetriebsspannung, die zwischen 5 und DC 50V sich erstreckt. Das Modul 1746-OB32 zeichnet 0.19A des Rückwandstroms an DC 5V und es stellt eine Ausgangskreisisolierung zur verfügung, die an Wechselstrom 1500V für 1 Minute geprüft wird. Es hat eine maximale Signalverzögerungszeit von 0.1ms herein AN und 1ms herein WEG vom Modus und vom maximalen gegenwärtigen Durchsickern des Stromkreises im Aus-Zustand ist 1mA.
Das 1746-OB32 hat 0.25A bei 0-60 Grad. Celsiusnennstrom in jedem Ertragpunkt und die minimale gegenwärtige Last von 1mA für jeden Ausgabekanal. Das Modul hat einen durchschnittlichen Nennstrom 8A und einen Strom 2A pro Common. Der maximale Spannungsverlust im Stromkreis in AUF Zustand ist 1.2V an 0.5A und er hat einen Anstieg von 1.0A für wiederholbares 1ms jedes 2s über jedem Ertragpunkt, einer Verlustleistung von 0.172W pro Punkt und einer GesamtmodulWärmeableitung von 6.45W. Die 1746-OB32'S Betriebstemperaturbereiche zwischen 0 und 60 Grad. Celsius (32 und 140 Grad. Fahrenheit) bei kondensationsfreier Feuchtigkeit 5-95% und ihm kann einem funktionierenden Schock und einer Erschütterung von 30G und von 2.5G beziehungsweise an 10-200Hz widerstehen. Es hat Wechselstrom - UL und UL listeten industrielle Regeleinrichtung für Klasse I, Abteilung 2, Gruppen A, B, C, gefährliche Standortbescheinigung D auf, und sind an der Standard-ICS 2-230 Störsicherheit NEMA bewertet.
Das 1746-OB32 ist eine zweiunddreißig (32) getrennte Eingabeeinheit des Kanals, die von AB für die Prüferplattform SLC 500 hergestellt wird.
Technische Spezifikationen für 1746-OB32
| Hersteller |
Rockwell Automation |
| Marke |
AB |
| Teilnummer/Katalog nein. |
1746-OB32 |
| Reihe |
SLC 500 |
| Modul-Art |
Digital DC-Ausgabemodul |
| Ertrag |
32 |
| Spannungsbereich |
5-50 Volt DC |
| Gegenwärtig/Ertrag |
0.5-0.25 Ampere |
| Nr. Ertrag |
Zweiunddreißig (32) |
| Gegenwärtig/Modul |
8 Ampere |
| Punkt pro Common |
Sechzehn (16) |
| Rückwand-Strom (5 Volt) |
190 Milli-Amperes |
| Sollleistung |
24VDC |
| Anwendungen |
Hoher Strom |
| Anwendungen |
Hoher Strom |
| Rückwand-Strom |
(5 Volt) 190 MA |
| Sprungantwort |
60 Millisekunden herein, 2,5 Millisekunden heraus |
| Signal-Verzögerung, AN |
0,1 Frau |
| UPC |
10662468092903 |
| Signal-Verzögerung, WEG |
Frau 1,0 |
| UNSPSC |
32151705 |
| Elektronischer Schutz |
Nein |
Dieses Modul ist hauptsächlich für das Anziehen oder das Betätigen von getrennten Geräten wie Versuchs-Lamps, Summer, Horn, Sirene und das Betätigen von Geräten wie Solenoid, Motoren und andere Geräte bestimmt. Die Ausgangsspannung dieses Moduls ist 24VDC, das möglicherweise wird verdrahtet direkt zu den erwähnten Geräten lieferte sie sind innerhalb des funktionierenden Spannungsbereichs von 5-30VDC. Wenn, Ausgabegeräte nicht mit dem DC-Ertrag kompatibel sind, speziell, wenn es mit einer Wechselspannung funktioniert, wird dieses Modul noch benutzt möglicherweise, indem man dazwischenkommende Funktion einführt. Mit dem Dazwischenkommen ist ein Relais mit einer Spule 24VDC die Last, die an dieses Modul angeschlossen wird. Das normalerweise offene (N.O) oder normalerweise geschlossene Kontakte (N.C.) werden an die Wechselspannung angeschlossen. In den alten verdrahteten Systemen, in denen elektrische Geräusche anwesend sind, das Dazwischenkommen möglicherweise auch wird verwendet als externe Modulisolierung. Dieses schützt das Modul vor der äußeren Beschädigung oder unerwünschtem Verhalten, die zur schlechten Erdung passend ist und Verdrahtung von den alten Systemen wegen der undokumentierten Reparaturen und der Änderung.

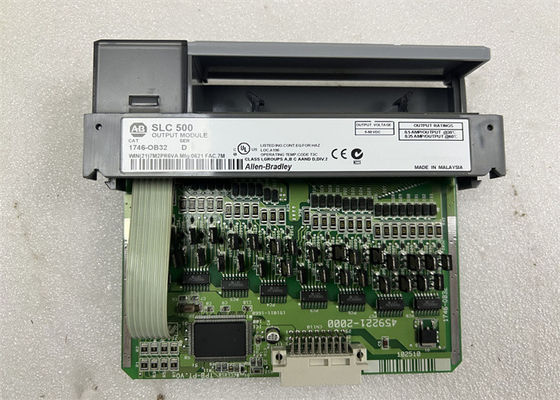

Dieses Modul versendet mit einem entfernbaren Verteiler (RTB), Oktaltüraufkleber, einem 32 LED-Licht, das für jeden Kanal eingeweiht werden und einer farbunterlegten Modulstange, in der die Teilnummer angezeigt wird. EIN AB machte 1746-N3 oder 1492 verdrahtende Systeme. Dieses sind Verbindungsstück oder Verdrahtensysteme kompatibel, damit dieses Modul sicherstellt, dass richtige Beendigung und ausreichende Drahtgröße, in verwendet diesem, auch unsachgemäße Verdrahtung verhindert, während es vormontiert wird und garantiert, dass die Modultür zum Umfassen der Terminalverdrahtungen fähig ist. Andere Drähte auch werden benutzt möglicherweise jedoch, große Drahtgrößen besetzen vorbei das Vorderteil, das es schwierig, Störungssuche sogar durchzuführen macht, schließen die Modultür.
Technische Beschreibung von 1746-OB32
Der AB 1746-OB32 ist ein SLC 500 Digital DC-Ausgabemodul. Dieses Digital DC-Ausgabemodul hat einen Spannungsbereich von 5-50 Volt DC und von 32 Ertrag. Es hat einen Rückwand-Strom (5 Volt) von 190 Milli-Amperes.
Berichte für 1746-OB32
Input-/Outputbewertung
„Die höchste Anzahl von den Ertrag verfügbar für diese Art des Moduls. “ - Versorgungs-Technologie TUN
Spannungsbereich
„Typischer Betriebsbereich für die meisten Module. Diese Art sollte keine größeren Änderungen nehmen. “ - Versorgungs-Technologie TUN
Fixiert
„Dieses Modul wird nicht durch eine Sicherung geschützt, die mit der Energiequelle übereinstimmt. “ - Versorgungs-Technologie TUN
Produkt-Bericht
„Das 1746-OB32 ist ein zweiunddreißig (32) Kanalausgabemodul mit hoher Dichte. Es hat viel höhere Zahl von den Ausgabekanälen, die mit 1746-OB16 verglichen werden, das nur acht hat. Module mit hoher Dichte wie 1746-OB32 jedoch, erfordert Gebrauch von Verdrahten von Verbindungsstücken oder mit 1492 verdrahtenden Systemen beliebig verwendet zu werden. Diese sind die vormontierten Drähte, zum des schnellen und sicheren Signalanschlusses sicherzustellen. 1746-OB16 auch wird verwendet möglicherweise mit dem Verdrahtungssystem 1492 jedoch, Änderungen muss getan werden. “ - Versorgungs-Technologie TUN
