Beschreibung für GE Fanuc IC693CPU363

ANDERE ÜBERLEGENE PRODUKTE

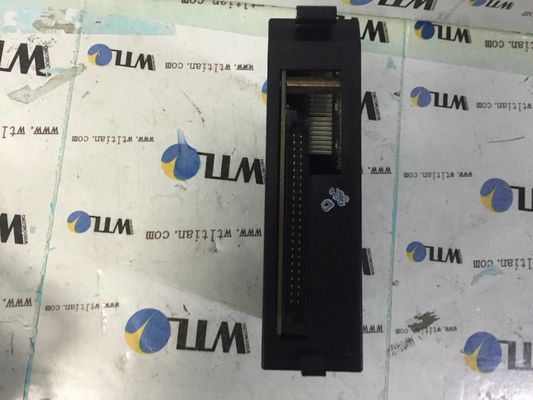

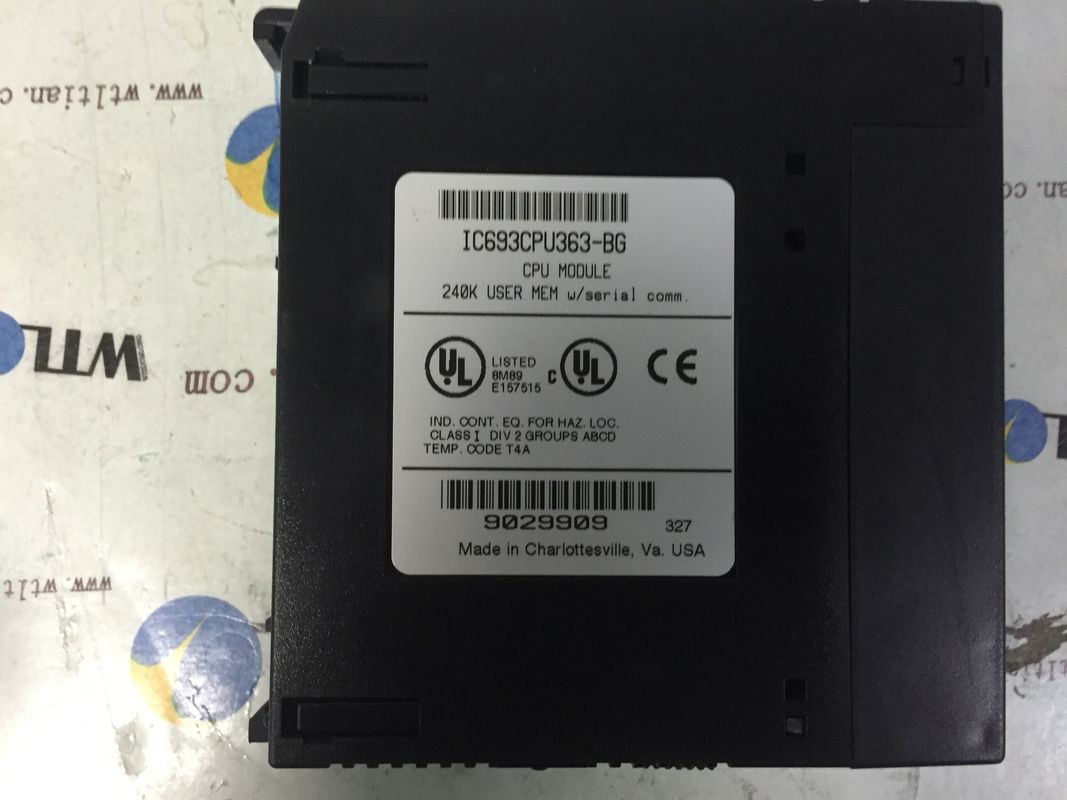

Über GE Fanuc IC693CPU363

Das IC693CPU363 wird durch GE Fanuc hergestellt. Dieses Modul ist ein Prüfer von der Reihe 90-30 von programmierbaren Logik-Prüfern (PLC). Dieser Prüfer ist für die Durchführung des Anwenderprogramms verantwortlich, das innerhalb seines Anwenderspeichers gespeichert wird sowie handhabte Kommunikationsaustausch zwischen kompatiblen Geräten wie Programmierungsarbeitsplätzen, menschliche Maschinen-Schnittstelle (HMI), Fernwirktechnik (SCADA), Datenbanken und andere Hardware und Geräte der 3. Partei.

Das IC693CPU363 kennzeichnet einen Prozessor 80386EX mit Taktraten von 25 MHZ und typischer Scan-Rate von 0,22 Frau pro 1K von Logik für boolesche Kontakte. Das eingebettete Gedächtnis von Mengen dieses Prüfers zu 240KB, das innerlich verteilt wird, um verschiedene Register und interne Funktionen unterzubringen. Es hat zwei (2) serielle Schnittstellen, einen (1) Hafen, der eine körperliche Schnittstelle von RJ45 während der andere Hafen hat, der ein 15 Stiftunter--cc$d Verbindungsstück, Unterstützungsrs232 und Standards der Kommunikation RS485 hat. Es hat auch einen tertiären Hafen RS485, der auf der Stromversorgung aufgestellt wird. Alle diese Häfen erlauben Download, Antriebskraft des Anwenderprogramms, führen das In Auftrag geben von Aufgaben und das Einstellen des Programms durch. Diese Häfen funktionieren unabhängig und sind konfiguriert möglicherweise, damit Simultanbetrieb andere Datenaustauschfunktionen wie Kommunikation mit Sichtbarmachungskomponenten unterbringt. Andere Übertragungsprotokolle, die durch das IC693CPU363 gestützt werden, sind Ethernet, FAV, Profibus, GBC, GCM, GCM+-Wahlmodule.

Das IC693CPU363 ist ein einzelnes Schlitzmodul. Es ist zur Behandlung von bis acht (8) Grundplatten, einschließlich die lokale Grundplatte fähig, zu der das IC693CPU363 installiert ist. Bis sieben (7) Fern- oder verteiltes Input/Output wird durch das IC693CPU363 gestützt.

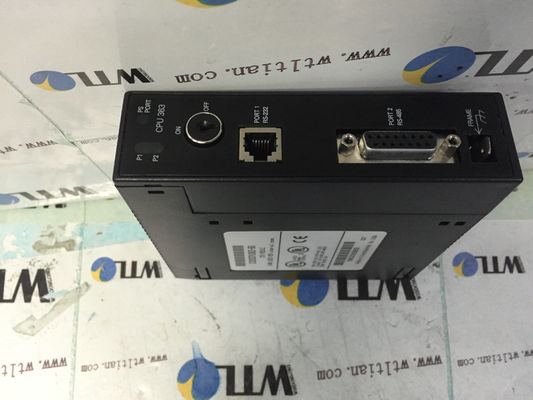

Drei eingebaute serielle Schnittstellen sind auf dem Modul CPU-IC693CPU363 verfügbar. Die serielle Schnittstelle, die durch den Stromversorgungsstecker zugänglich ist, stützt beide SNP-/SNPXsklavenprotokolle. Diese serielle Schnittstelle hat eine 15 Stiftd-artige Buchse, die erreicht werden kann, indem man die Drehtür auf der rechten Front der Stromversorgung öffnet. Diese serielle Schnittstelle kann für die Verbindung an einen PC benutzt werden, der Programmierungs-Software oder einen Handprogrammierer GEs Fanuc laufen lässt. Serielle Schnittstellen 1 und 2 das SNP/SNPX stützen Master/Slave- und RTU-Sklavenprotokolle. Module der optionalen Ethernet- und Profibus-Kommunikation sind verfügbar und können mit dem Modul CPU-verwendet werden IC693CPU363. Das Modul IC693CPU363 stützt die periodische Subroutineneigenschaft. Zusätzlich zum Benutzer RAM, stützt das Modul CPU-IC693CPU363 auch Flash-Speicher, der für die Speicherung der CPU-Mikroprogrammaufstellung verwendet wird. Mit Mikroprogrammaufstellung Freigabe 9,0, stützt das Modul auch Gleitkomma-Mathe.
