Über 1769-PA4

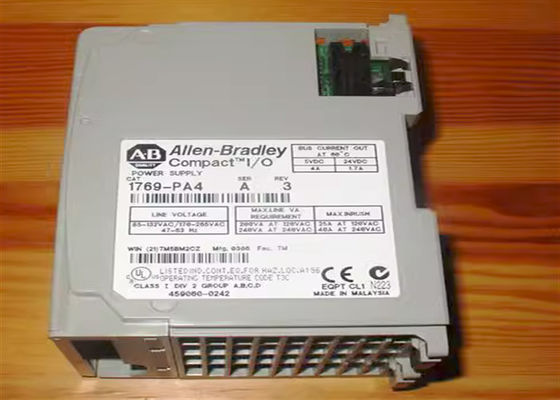

Der AB 1769-PA4 ist eine CompactLogix Input-/Outputstromversorgung. Sie kann 120 bis 240 Volt Wechselstrom und 24 Volt DC Spannung zu den Prozessoren CompactLogix 1769-L3x, zu den Prüfern und zu den Input-/Outputmodulen zur Verfügung stellen, die an sie angeschlossen werden. Bis 8 Module können an jede Seite des 1769-PA4 für ein Maximum von 16 Modulen für eine Stromversorgung anschließen. Diese Stromversorgung stellt 4A des Stroms bei 5 Volt DC oder 2A bei 24 Volt DC zur Verfügung. Dieses Modul misst 2,76 x 3,43 x 4,65 Zoll und wiegt ungefähr 630 g (1,39 lbs). Diese Stromversorgung stützt Hutschiene- oder Gremiumsmontage. Sie hat eine offen-ähnliche Einschließung mit integrierter Sicherung, die mit Teilnummern Littelfuse 02183.15MXP austauschbar ist, oder das Wickman 19195-3 fixiert.
Das 1769-PA4 hat Komponenten, die einen Bushebel mit einer Blockierungsfunktion, LED-Statusanzeige, eine Stromversorgungstür mit den beweglichen und stationären Busverbindungsstücken eines Kennzeichnungsetiketts, (mit den männlichen und weiblichen Stiften), Nummernschildaufkleber-, oberen und untererennut und feder-Schlitz-, oberen und untererenhutschieneklinken, ein Verteiler mit Finger-sicherer Abdeckung und einer Unterkunftabdeckung für die austauschbare Sicherung umfassen.
Diese Stromversorgung hat einen auswählbaren Eingangsspannungsbereich von 85 bis 265 Volt und von 170-265 VAC entlang einem Eingangsfrequenzbereich von 47 bis 63 Hertz. Seine Leistungsaufnahme ist herum 200 VA bei 120 Volt Wechselstrom und 240 VA bei 240 Volt Wechselstrom und seinem maximalen Einschaltstrom ist 25 Ampere bei 132 Volt Wechselstrom. Das 1769-PA4 hat eine gegenwärtige Kapazität von 4 Amperen bei 5 Volt DC und eins von 2 Amperen bei 24 Volt DC, einer nominalen Eingangsspannung von 120 bis 220 Volt Wechselstrom, einer Leistung in Watt von 18 Watt und einer Ausgangsspannung von 24 Volt DC. Seine Isolierungsspannung ist bei 265 Volt von Wechselstrom-Leistungsaufnahme zum System kontinuierlich.

Das AB-Produkt mit Teilnummer 1769-PA4 ist eine CompactLogix-Komponente, die als Input-/Outputstromversorgung arbeitet. Diese CompactLogix Input-/Outputstromversorgungsrückwandenergie, die auf die 1769 kompakten Input-/Outputmodule verteilt wird. Dieses ist Stromversorgung zu antreibenden Modulen von beiden Seiten der Einheit fähig. Kompakte Input-/Outputmodule sind installiert möglicherweise auf jede Seite der Input-/Outputexpansionsstromversorgung, in der bis acht (8) Module möglicherweise sind installiert für insgesamt 16 kompakte Input-/Outputmodule.

Diese Stromversorgung kennzeichnet auswählbare Spannungsinputstrecke 85 zu Wechselstrom 265V oder 170 oder Wechselstrom 265V. Bevor Sie die Stromversorgung anziehen, garantieren Sie, dass die korrekte Auswahl aktiviert ist, um Schaden des Moduls zu verhindern. Diese Stromversorgungskomponente hat einen Nennstromertrag von 4.0A an 5VDC und an 2.0A an 24VDC. Diese Stromversorgung ist für Installationen in einer CompactLogix-Versammlung mit einer hohen Anzahl getrennten Ertrag und analogen Modulen kompatibel.

Diese Stromversorgung ist mit einer internen Sicherung installiert. Diese Sicherung wird ersetzt möglicherweise durch die Teilnummern Wickmann 19195-3.15A oder Littelfuse 02153.15MXP.

Stromversorgungsplanung ist wesentlich, wenn man eine CompactLogix-Baugruppe errichtet, die diese an der Tatsache liegt, dass die Stromversorgung das Modul ist, das durch die Stromversorgungsabstandsbewertungsanforderung bezogen wird. Diese Modulanforderung muss gefolgt werden, um eine gültige CompactLogix-Konfiguration beizubehalten. Einschließlich Prozessor und die Kommunikationsmodule darf kein Modul die definierte Stromversorgungsabstandsbewertung nicht übersteigen.
