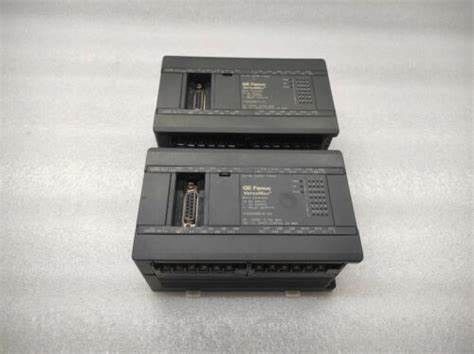

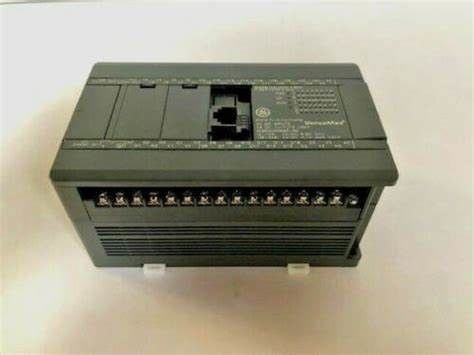

Name: IC200UDR0103 GE Fanuc VersaMax Micro 28 Punkte PLC 24Vdc Ausgang (11) Relais Ausgang 24Vdc
Brand: Wisdomlong Technology CO.，LTD
SKU: IC200UDR010
Price: 1.00 USD
Availability: InStock

Startseite Produkte Überflüssiges Stromversorgungs-Modul

IC200UDR0103 GE Fanuc VersaMax Micro 28 Punkte PLC 24Vdc Ausgang (11) Relais Ausgang 24Vdc

Produktdetails:

Herkunftsort:	USA
Markenname:	GE
Modellnummer:	IC200UDR010

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	negitiation
Verpackung Informationen:	im Kasten
Lieferzeit:	3-5days
Zahlungsbedingungen:	T/T, Western Union
Versorgungsmaterial-Fähigkeit:	100

Kontakt

Ausführliche Produkt-Beschreibung

Produkt-Name:	Programmierbarer Logik-Prüfer IC200UDR010 PLC	Produkt:	Programmierbarer Logik-Prüfer PLC
Modell:	IC200UDR010	Marke:	GE
Fördermaschine:	Drucker	Reihe:	90-30
Ursprungsland:	USA

IC200UDR010 GE Fanuc VersaMax Micro 28-Punkte-PLC 24Vdc Ausgang (11) Relais Ausgang 24Vdc

Beschreibung fürGE Fanuc IC200UDR010

Gewicht: 500 Gramm
Eingänge Sechzehn 24Vdc positive/negative Logik-Eingangsschaltkreise
Ausgänge Elf normal geöffnete 2-Ampere-Relais und ein Gleichstrom-Ausgang (Q1)
Hochgeschwindigkeitszähler bis zu vier Typ A oder ein Typ A und ein Typ B
+24Vdc Ausgangsstromversorgung 200mA maximal (für Eingangsströme und Benutzergeräte)
Thermische Abwärmung IC200UDR010: keine. IC200UDR228: keine Abwärmung bis 45 °C. Über 45 °C
Grad C, darf die Zahl der Punkte gleichzeitig 50% nicht überschreiten.
Spezifikationen für Gleichstrom
IC200UDR010: 24Vdc -20%, +25%
IC200UDR228: 9,2 bis 30 Vdc
Aufhalt IC200UDR010: 10 ms bei 19,2 Vdc
IC200UDR028: 5 ms
Eintrittsstrom IC200UDR010: maximal 1 Ampere bei 30 Vdc
IC200UDR228: 13 Ampere bei 12 Vdc, 27 Ampere bei 24 Vdc
Eintrittszeit 10 mS für 1 A
Eingangsstrom IC200UDR010: 0,30 Ampere typisch bei 24 Vdc
IC200URD228: 1,1 Ampere typisch bei 12 Vdc; 0,55 Ampere typisch bei 24 Vdc
Eingangsstromversorgung 8W
Spezifikationen für Gleichstrom-Eingang
Anzahl der Eingaben 16
Nennspannung 24 Volt Gleichstrom
Eingangsspannungsbereich 0 bis 30 Volt Gleichspannung
Eingangsstrom 7,5 mA typisch
Eintrittswiderstand 2,8 kΩ
Eintrittsschwellenspannung eingeschaltet: mindestens 15 Vdc, ausgeschaltet: höchstens 5 Vdc
Eingangsschwellenstrom eingeschaltet: maximal 4,5 mA, ausgeschaltet: mindestens 1,5 mA
Reaktionszeit 0,5 bis 20 ms konfigurierbar als regulärer Eingang; 100 μs als HSC-Eingang
Isolationsspannung 1500 V RMS Feldseite zur Logikseite, 500 V RMS zwischen den Gruppen
Spezifikationen für Gleichstrom-Ausgänge
Ausgangslogik Positive Logik
Betriebsspannung IC200UDR010: 24Vdc / 12Vdc / 5Vdc; IC200UDR228: 24Vdc / 12Vdc
Spannungsbereich IC200UDR010: 24Vdc, +20%, -80%; IC200UDR228: 23,5 - 24,5Vdc
Ausgangsstrom IC200UDR010: 450mA; IC200UDR228: 100mA
Höchst UL-Pilot-Tätigkeit 0,75A bei 24 Vdc
Maximale Widerstandslast 0,75A bei 24 Vdc; 0,5A bei 12 Vdc; 0,25A bei 5 Vdc
Ausgangsspannung 0,3 Vdc höchstens
Anschluss: maximal 0,1 ms (24Vdc, 0,2A), ausgeschaltet: maximal 0,1 ms (24Vdc, 0,2A)
Leckage im Zustand OFF maximal 0,1 mA
Isolierung 1500Vac zwischen Feldseite und Logikseite, 500Vac zwischen Gruppen
Die Ausgabe der Sicherung sollte von außen verschmolzen werden.

Andere übergeordnete Erzeugnisse

Yasakawa Motor, Fahrer SG-	Mitsubishi Motor HC, HA,
Westinghouse-Module 1C, 5X-	- Ich bin nicht derjenige.
Honeywell TC, TK...	GE Module IC -
ABB-Modul	AB-Modul 1756-, 1759- Tourch-Bildschirm 2711-
Mitsubishi Drive MR-, Motor HA -,HC	Emerson Moudles, K.J.
Fanuc-Motor A0-, Antrieb	Yokogawa-Sender EJA-
Rosemount-Sender 3051-	Schneider Modul 140-
Panasonic Motor, Fahren Sie MH-	Siemens Modul 6ES, Touchscreen 6AV

ÜberGE Fanuc IC200UDR010

6.11 IC200UDR010 28-Punkte-Mikro-PLC, (16) 24Vdc Ein, (1) 24Vdc Aus, (11) Relais Aus, 24Vdc PS
IC200UDR228 28-Punkte-Mikro-PLC, (16) 24 VC Ein, (1) 24 Vdc Aus, (11) Relais Aus,
12/24Vdc PS
Die VersaMax Micro PLCs IC200UDR010 und IC200UDR228 akzeptieren sechzehn Gleichstrom-Eingänge und liefern einen Gleichstrom
Der einzige Unterschied zwischen diesen Modulen ist, daß die beiden Module in der Regel mit einer
sind ihre Stromversorgungen und die Leistungsbewertung ihrer Q1 Gleichstromleistung.
verwendet eine nominale Eingangsleistung von +24 Vdc und liefert eine Leistung von 450 mA und 24 Vdc.
verwendet eine Nennstromleistung von +12/24Vdc und liefert einen Ausgang von 100mA und 24Vdc.

6.11.1 Gleichstromleistung
Die Gleichstromversorgung benötigt bei Startspannung (ca. 4 Vdc) mehr Strom als bei Nennspannung
Eintrittsspannung: Für den Betrieb der Gleichstromversorgung sind mindestens 2,0 A erforderlich.
Wenn sie so konfiguriert ist, dass die Power-Up-Diagnostik deaktiviert wird, startet die PLC die Logiklösung 100 ms nach der Spannung
Die Leistungsquelle für die
PLC muss über ausreichend transiente Stromkapazität verfügen, um den Stromstrom der Stromversorgung zu unterstützen
und ein angemessenes Spannungsniveau von Vdc aufrechtzuerhalten (siehe Spezifikationen für die Anforderungen an die Einströmung).

6.11.2 Gleichstrom-Eingänge
Die sechzehn konfigurierbaren Gleichstrom-Eingänge können als positive oder negative Logikstandard-Eingänge oder bis zu
Die Eingänge sind mit einer Vielzahl von Eingabegeräten kompatibel, wie
Schaltflächen, Grenzschalter und elektronische Näherungsschalter.
Die Micro-PLCs können für Eingangsvorrichtungen und zur Versorgung der Gleichspannungs-Eingangschaltkreise bei
Die Kombination von Eingangsstrom und externem Gerätestrom darf
mehr als 200 mA.

6.11.3 Gleichstrom-Ausgang (Q1)
Der Gleichstrom-Ausgangsschaltkreis (Q1) kann als Standard-, Hochgeschwindigkeitszähler-, Pulszug oder
PWM-Ausgang.

6.11.4 Relais-Ausgänge (Q2 ️ Q12)
Einzelige Form-A-Relee-Ausgänge (SPST-Single-pole Single-Throw) können eine Vielzahl von Lastgeräten steuern
Die Schaltkapazität jedes dieser Schaltkreise beträgt 2
Um Feldgeräte zu betreiben, muss eine externe Stromquelle mit Wechselstrom oder Gleichstrom versorgt werden.
können nicht als Pulse Train- oder PWM-Ausgänge verwendet werden.
