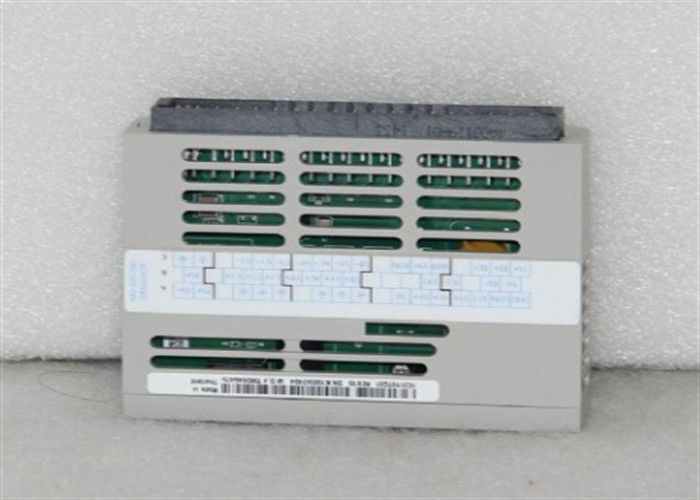

GE FANUC IC693ALG442 Einzweck-Ausgangskanäle mit einer Leistung von 0 bis +10 Volt

GE FANUC IC693ALG442 Einzweck-Ausgangskanäle mit einer Leistung von 0 bis +10 Volt

Technische Spezifikationen für IC693ALG442

Genauigkeit 0,25% bei 25 Grad Celsius
Produktbeschreibung Analogstrom-Spannungskombinationsmodul
Produktlebenszyklustatus* Nicht mehr erhältlich/veraltet
Marke GE Fanuc
Teilnummer IC693ALG442
Reihe Serie 90-30
Produktbeschreibung Analogstrom-Spannungskombinationsmodul
Nummer der Ausgangskanäle 2, einziges Ende
Aktualisierungsrate 4 Millisekunden
Ausgangsstrombereich 0-20 mA, 4-20 mA

Auflösung bei 4-20 mA 0,5 Mikroampere
Auflösung bei 0-20 mA 0,625 Mikroampere
Zahl der Eingangskanäle 4
Aktualisierungsrate 8 Millisekunden
Eingangsbereich -0-10 Volt, -10 bis 10 Volt
Auflösung bei 0-10 V 2,5 mV
Auflösung bei -10 bis 10 V 5 mV
Eintrittsimpedanz 800 K Ohm
Außenversorgungsspannungsbereich 20 bis 30 VDC (typischerweise 24 VDC)







Über IC693ALG442

Das IC693ALG442 ist ein Kombinationsmodul von GE Fanuc's Serie 90-30 Programmierbare Logiksteuerung (PLC) Plattform.

Als Kombinationsmodul ist dieses Modul mit vier (4) Eingangskanälen ausgelegt, die mit 0 bis +10 Volt kompatibel sind (unipolar),

-10 bis +10 Volt (bipolar), 0 bis 20 mA, 4 bis 20 mA und 4 bis 20 mA Verbesserte Eingangssignale und zwei (2) analoge Ausgänge

die 0 bis +10 Volt (einpolar), ¥10 bis +10 Volt (bipolar), 0 bis 20 mA, 4 bis 20 mA Ausgangssignale liefern.

Die Eingangskanäle unterstützen Differential-Eingänge, wobei jeder Kanal eine Aktualisierungsrate von 8 ms aufweist

die Auflösung umfasst 5 μA (1 LSB = 5 μA) bei 0-20 mA; 5 μA (1 LSB = 5 μA) bei 4-20 mA und 5 μA (1 LSB = 5 μA) bei 4-20 mA,

mit einer absoluten Genauigkeit von ± 0,25% der vollen Skala @ 25 °C (77 °F) und ± 0,5% der vollen Skala über den angegebenen Betriebsbereich verbessert

Temperaturbereich.

Die Ausgangskanäle sind einseitige Ausgänge mit einer Updaterate von 4 ms und einer individuellen Auflösung von 0,625 μA

(1 LSB = 0,625 μA) und 0,5 μA (1 LSB = 0,5 μA) für 4-20 mA und mit einer absoluten Genauigkeit von ± 0,1% der vollen Skala @25°C (77°F),

typisch; ± 0,25% der gesamten Skala @25°C (77°F), (maximal); und ± 0,5% der gesamten Skala über den Betriebstemperaturbereich

(maximal).

Dieses Modul erfordert eine externe Versorgungsspannung von 20 bis 30 VDC mit einem Nennwert von 24 VDC und einer zulässigen Spannungswelle von

Dieses Modul hat einen Stromverbrauch von 95 mA von der internen +5V-Stromversorgung und 129 mA von der externen Stromversorgung.

Das IC693ALG442 Analog-Strom-Spannungskombinationsmodul bietet 2 Strombereiche von 4 bis 20 Milliampere oder 0 bis 20 Milliampere.

Es bietet eine offene Schleife für die Fehlererkennung im aktuellen Modus. Der einpolare Modus kann die Benutzerdaten skalieren und dieser Modus ist

Es sendet auch Statusinformationen und Aktualisierungen an die SPS wie die Leistungsdaten des

Modul, Überlastung, Open-Wire-Erkennung, Alarmstatus-Aktualisierungen und Status-Aktualisierungen über die Leistung des Systems, das

Das IC693ALG442 Kombinationsmodul verbraucht 95 Milliampere Strom von einem internen +5 Volt

Der 20-Terminal-Anschlussblock, der in der

Wenn es einen Wert erhält, der außerhalb seines Bereichs liegt, kann es sein, dass die Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige der Anzeige.

Es wandelt diesen Wert in den nächstgelegenen gültigen Wert um, um ihn an den ADC zu senden. Beide Ausgänge werden auf den Standardbetriebsmodus eingestellt

Standardmäßig.
