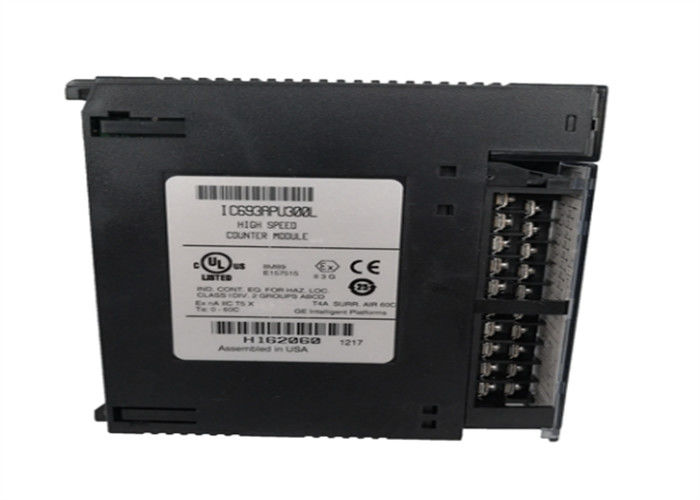

GE FANUC IC693APU300 500 MA bei 10-30 VDC oder 20 MA bei 4,75 bis 6 VDC

GE FANUC IC693APU300 500 MA bei 10-30 VDC oder 20 MA bei 4,75 bis 6 VDC

Technische Spezifikationen für IC693APU300

Marke GE Fanuc
Reihe Serie 90-30
Hersteller GE Fanuc
Hersteller GE Fanuc (ehemals); Emerson Automation (jetzt)
Teilnummer IC693APU300
Reihe Serie 90-30
Produktbeschreibung Modul für Hochgeschwindigkeitszähler (HSC)
Anzahl der Eingangskanäle Zwölf (12) Quelleneingaben
Anzahl der Eingangskanäle Zwölf (12) positive Logik-Eingänge
Produktbeschreibung Modul für den Hochgeschwindigkeitszähler
Einlassspannung 5 VDC; 10-30 VDC
Eintrittssignalspannung 5 VDC; 10 VDC - 30 VDC
Höchstzählgeschwindigkeit 80 kilohertz
Eingangsfrequenz 8 kHz
Mindestzählgeschwindigkeit 20 KiloHertz
Eingangszählfrequenz 80 kHz
Ausgangswerte 10 bis 30 VDC @ 500 mA maximal; 4,75 bis 6 VDC @ 20 mA maximal
Anzahl der Ausgangskanäle Vier (4) Positive Logik-Ausgänge
Eingabe-/Ausgabeart Positive Logik
Zahl der Logik-Eingänge 12
Ausgangsspannungsbereich 4,75 VDC - 6 VDC; 10-30 VDC

Höchstzählfrequenz bis 200 kHz
Ausgangsschutz Kurzschlussschutz
Eingangsspannungsbereich 5 Volt Gleichspannung, 10-30 Volt Gleichspannung
Modulbetriebsspannung 5 VDC aus dem Hintergrund
Stromaufnahme 250 mA bei 5VDC
Nr. Logische Ausgänge 4
CMOS-Lastantriebsfähigkeit Ja
Ausgangsspannungsbereich 4,7 bis 40 Volt Gleichstrom
Zählermodus Aufwärts; Abwärts; Bidirektional; Differential
LED-Anzeiger BOARD OK und CONFIG OK
Kompatible Anwendungen Messung, Durchflussmessung und Durchflusssummierung, Geschwindigkeitsmessung, Materialbearbeitung, Bewegung

und Prozesssteuerungsanwendungen.
Ausgangsschutz 3 Ampere Sicherung für alle Punkte
Ausgangspunkte mit Nutzerversorgung 5V oder 10 bis 30 VDC
Unterstützte Anwendungen Turbinenflussmesser, Meterprüfungen, Geschwindigkeitsmessungen, Materialhandling, Bewegungssteuerung,

und Prozesssteuerung.
LED-Anzeiger BOARD OK; CONFIG OK
Isolierung 250 Volt Wechselstrom
Lebenszyklustatus des Produkts abgebrochen/veraltet
Stromverbrauch 250 mA bei 5 Volt Gleichstrom

Produktlebenszyklustatus* Nicht mehr erhältlich/veraltet







Über IC693APU300

Das IC693APU300 ist ein High-Speed Counter (HSC) -Modul, das zur PLC-Plattform der Serie 90-30 gehört, die früher

Diese HSC-Module sind speziell für die

für die Verwendung in einer Vielzahl von Verfahren, jedoch nicht beschränkt auf Turbinenflussmesser, Meterprüfungen, Geschwindigkeitsmessungen, Materialbehandlung,

Für Messanwendungen kann dieses HSC-Modul verwendet werden, um die

oder empfangenes Material, das als Referenz für die Abrechnung und Zahlung oder einfach zur Überwachung von Verbrauch und Betrieb dienen kann

Für die Bewegungssteuerung kann dieses Modul mit Encodern kombiniert werden, die Hochgeschwindigkeits- und Niederspannungssignale akzeptieren.

Die Bewegungsgröße, die die Last durchlaufen hat, kann als Referenz für die Steuerung dienen.

Diese Module kann für die schnelle Zählung von Produkten verwendet werden, um eine genaue Sortierung von

Mit der Prozesssteuerung kann das Modul zur Messung von Hochgeschwindigkeitsprozessvariablen verwendet werden.

Die IC693APU300 verfügt über zwölf (12) positive Logik-Eingänge, die bei 5VDC oder 10-30

Es verfügt auch über vier (4) Positive Logic-Ausgänge, die 500 mA bei 10-30 VDC oder 20 mA bei 4,75 bis

Dieses Hochgeschwindigkeitszählermodul hat eine maximale Zählgeschwindigkeit von 200 kHz und akzeptiert ein Signal

Dieses Modul ist als Optionsmodul eingestuft und kann daher auf jedem

verfügbare E/A-Slots von Basisplatten der Baureihe 90-30.

Das GE IC693APU300 Hochgeschwindigkeitszählermodul ist ein Einzelschaltermodul von GE Fanuc.

Anwendungen wie Turbinenflussmesser, Meterprüfungen, Geschwindigkeitsmessungen, Materialhandhabung, Bewegungssteuerung und Prozess

Der Hauptvorteil dieses Zählermoduls besteht darin, dass es in der Lage ist, schnelle Signalimpulse zu verarbeiten, die bis zu

Dieses Hochgeschwindigkeitszählermodul kann Eingänge und Ausgänge sowie Zählungseingänge und

Das IC693APU300 Hochgeschwindigkeitszählermodul kann beides aufzählen.

und nach unten und es kann die Differenz zwischen 2 Werte berechnen.

Das Modul hat zwei grüne LEDs auf der Oberseite.

Das IC693APU300 Hochgeschwindigkeitszählermodul kann mit 4 identischen unabhängigen einfachen Zählern, 1 komplexem

Einige der Merkmale dieses Hochgeschwindigkeitszählermoduls sind:

Zählungen pro zeitbasiertem Register für jeden Zähler, eine abnehmbare Endplatine für die Feldverkabelung und die interne Moduldiagnostik.

Die Leistung für das Modul wird vom 5 Volt Gleichspannungsbus des PLC-Hinterplatzes bezogen.

Zählermodul kann in jeder Serie 90-30 Basisplatte installiert werden.

Dieses Modul kann nicht ohne ordnungsgemäßes Herunterfahren der SPS entfernt oder ersetzt werden.

Diese Software kann mit dem Logicmaster 90-30/20, Handprogramm, Logic Developer-PLC oder VersaPro konfiguriert werden.

Das Modul kann in industriellen Anwendungen verwendet werden, bei denen die Eingabefrequenz der PLC übersteigt.

als Messgerät, Materialhandhabung, Geschwindigkeitsmessung, Bewegungssteuerung und Turbinenstrommessung.
