Die IC693CHS397 ist eine 5-Steckplatte aus der Serie 90-30 Programmierbare Logik-Controller (PLC) Familie.
Diese Hardware war Teil von GE Fanuc Automation, jedoch wurden die PLC-Serie und andere Produkte kürzlich
Die IC693CHS397 hat insgesamt fünf (5) Slots und einen weiteren nicht gezählten Slot, der
Diese Basisplatte verfügt über einen (1) für die Zentralverarbeitungseinheit (CPU) oder spezielle
Es ist auch mit einem Erweiterungsslot an der
Nur eine (1) CPU darf auf diesem Gerät installiert werden
Außerdem ist der gleiche Schlitz für die CPU (Schlitz 1) auch für Kommunikationsmodule wie ein
FIP Remote I/O Scanner und ähnliche Module.
Dies sorgt für eine sichere Verbindung und verhindert Schäden an anderen Modulen während der Installation.
Der Erweiterungsanschluss ist ein 25-Pin-D-Shell, weiblicher Stecker, der auf der rechten Seite der Hardware montiert ist.
Ausbaukabel oder mehrfache Ausbaubasisplatten, stellen sicher, dass die Gesamtlänge des Kabels nicht mehr als 50

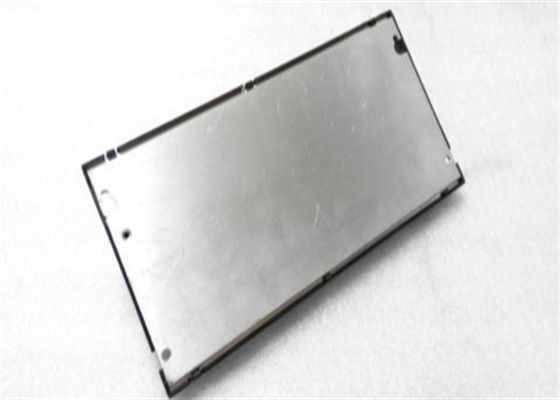

Die IC693CHS397 ist für die Montage der Paneele durch die mitgelieferten Montage-Tabs ausgelegt.
Die Messungen sind 10,43 x 5,12 x 5,59 Zoll (W x H x D) mit einem internen Stromverbrauch von 270 mA bei 5 VDC.
Die GE Fanuc IC693CHS397 5-Schlitten-Basisplatte aus der GE Fanuc Serie 90-30 ist für modulare CPUs oder
Die IC693CHS397-Basisplatte verfügt über 5 Steckplätze für die Installation einer Vielzahl von CPUs und anderen
Technisch gesehen hat die GE Fanuc IC693CHS397-Basisplatte 6
Slots insgesamt, nicht nur 5, aber der erste Slot auf der linken Seite ist nicht nummeriert, weil es immer und nur für die Hosting-Stromversorgung verwendet
Dieser Stromversorgungsschlitz hat eine andere Größe und Form als die 5 nummerierten Schlitze, und seine Größe und Form können
Nur eine Stromversorgung und sonst nichts.
Die 5 Hauptslots in der GE Fanuc Serie 90-30 IC693CHS397 5-Slot-CPU-Basisplatte umfassen 1 CPU-Slot, der die Basisplatte
Es gibt auch einen I/O-Erweiterungsbus-Anschluss am äußersten rechten Rand des
die IC693CHS397-Basisplatte, die verwendet werden kann, um die I/O-Kommunikationsfähigkeiten der Basisplatte über das hinaus zu erweitern, was die
4 E/A-Slots können verarbeitet werden.
Teil eines größeren PLC-Systems, aber ein PLC kann nur 1 CPU-Basisplatte haben.
Da die IC693CHS397-CPU-Basisplatte eine modulare CPU unterstützt, kann sie leicht ausgetauscht oder verändert werden.
erforderlichenfalls das CPU-Modul zu aktualisieren.
