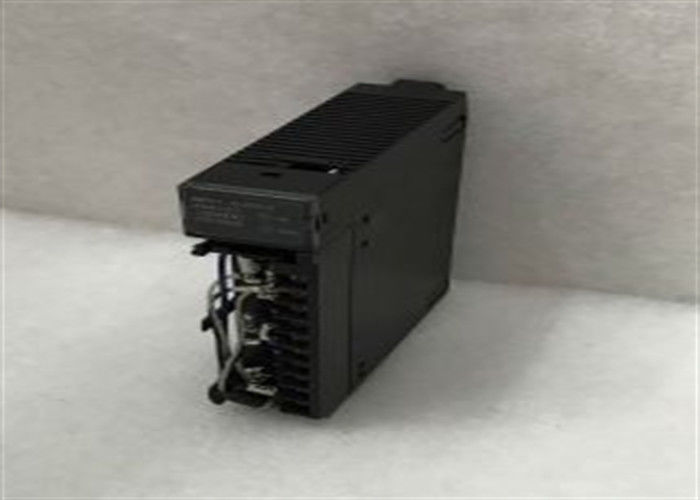

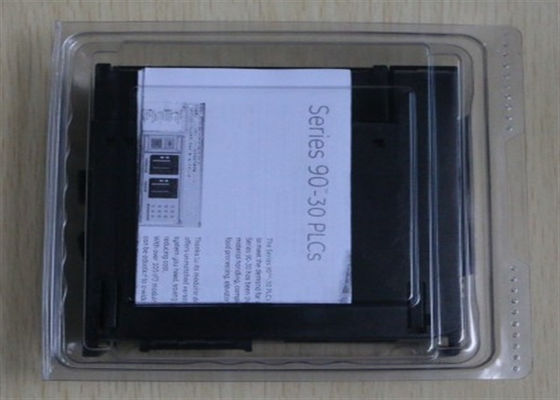

GE FANUCIC693CPU313SERIE 90-30 Programmierbare logische Steuerung
TTechnische Spezifikationen für IC693CPU313
Hersteller GE Fanuc
Reihe Serie 90-30
Produktbeschreibung Eingebettete CPU-Basisplatte
Teilnummer IC693CPU313
Anzahl der E/A-Slots Fünf (5)
Produktart Basisplatte mit eingebetteter CPU
Anzahl der Stromversorgungsslots Eins (1)
Ausbaubasis-Schlitz Keine
Anzahl der Schlitze 5
CPU-Typ Turbo-CPU
Benutzerspeicher 12 Kbyte
Betriebstemperatur 32 bis 140 Grad Fahrenheit
Prozessortyp 80188
Anzahl der Häfen 1
Typische Scanrate 0,6 ms pro 1K Boolean Logik
Prozessor Typ 80188 Prozessor
Prozessorgeschwindigkeiten 10 MHz
Prozessorgeschwindigkeit 10 MegaHertz
Nicht erweiterbar
Produktlebenszyklustatus* Nicht mehr erhältlich/veraltet
Diskrete Eingabepunkte - %I 160 (maximal - kombinierte Eingaben + Ausgänge)
Diskrete Ausgabepunkte - %Q 320 (maximal - kombinierte Eingaben + Ausgänge)
Analog-Eingänge - %AI 64 Wörter
Analoge Ausgänge - %AQ 32 Wörter
Eingebettete serielle Ports 1 (verwendet einen Stecker an der PLC-Stromversorgung).
Strommenge: 410 mA
Busspannung: +5VDC
Über IC693CPU313
Der IC693CPU313 ist eine Basisplatte mit eingebetteter Turbo-CPU von GE Fanuc's Serie 90-30 Programmierbarer Logikcontroller (PLC)
Die in dieses Modul eingebettete CPU ist als Turbo-CPU mit einer typischen Scanrate von 0,6 ms pro 1K Boolean-Logik eingestuft.
Darüber hinaus verfügt der IC693CPU313 über einen maximalen Benutzerspeicher von 12 KB (6 Kbyte vor Release 7).
Der IC693CPU313 Prozessor ist 80188 mit einer Verarbeitungsgeschwindigkeit von 10 MegaHertz.
Ausgabe) %I Eingangspunkte und 160 (maximal - kombinierte Ausgabe + Eingangspunkte) %Q Ausgabepunkte.
mit 64 Wörtern für analoge Eingabe und 32 Wörtern für analoge Ausgabe.
Die IC693CPU313 ist eine nicht erweiterbare Basisplatte mit CPU und unterstützt keine PCM- und CCM-Module.
Diese Einheit unterstützt SNP- und SNP-X-Slave-Protokolle.
Schaltregisteranweisungen sowie Zeiter- und Zähleranweisungen.
Der IC693CPU313 verfügt über eine Laststromversorgung von 430 MA @ 5VDC-Versorgungsspannung.
Zusätzlich ist ein Superkondensator oder ein Hochladekondensator in der Basisplatte installiert, der
Dieser Kondensator übernimmt, wenn die Stromversorgung entfernt wird oder wenn
Optionale EPROM und EEPROM können auch für eine sicherere Datenspeicherung verwendet werden
die keine Energie benötigt, um ihren Inhalt wiederherzustellen.
Die GE Fanuc IC693CPU313 Basisplatte ist eine 5-Steck-Basisplatte in der GE Serie 90-30 Produktlinie mit einer eingebauten CPU.
Die Basisplatten der Serie 90-30 sind für separate CPU-Module ausgelegt, aber die IC693CPU313-Basisplatte kommt mit ihrem Turbo
Diese Basisplatte kann verwendet werden, um eine Vielzahl von Serie 90-30 PLC oder programmierbare Logik zu erstellen
Steuerungssysteme durch Verbindung mit anderen PLC-Komponenten der GE-Serie 90-30, wie Optionsmodulen und verschiedenen Arten von
Der Prozessor in der eingebetteten
Die CPU ist ein 80188-Prozessor, der mit einer Geschwindigkeit von 10 MegaHertz arbeitet.
für die Vorplatten, die vor der Release 7 hergestellt wurden, und 12 KB für die Vorplatten, die in
Release 7 und darüber hinaus.
Die GE Fanuc-Serie 90-30 IC693CPU313 5-Slot-Basisplatte mit eingebetteter Turbo-CPU arbeitet bei einer Temperatur zwischen 32
Es kommt mit einem Port, der die SNP- und SNP-X-Slave-Protokolle unterstützt.
Zusätzlich zu den 5 Slots, die verschiedene Optionsmodule beherbergen,
Die IC693CPU313-Basisplatte hat am linken Rand einen zusätzlichen Slot, der nicht wie die anderen Slots nummeriert ist und nur für
Die IC693CPU313-Basisplatte unterstützt RAM und kann auch EPROM und EEPROM für
spezifische Anwendungen.
