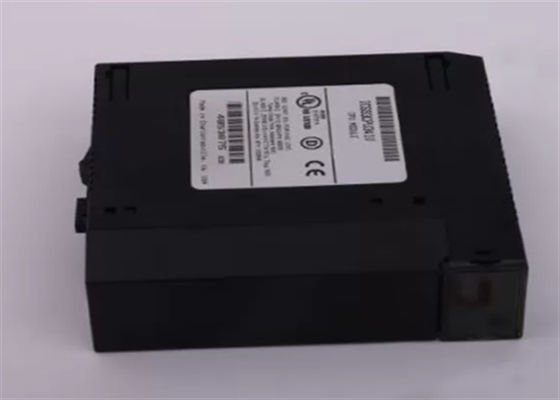

GE FANUC IC693CPU341 CPU 341 Modul ((80K Bytes Benutzerspeicher), 10K Reg., 3 msec/K

GE FANUC IC693CPU341 CPU 341 Modul ((80K Bytes Benutzerspeicher), 10K Reg., 3 msec/K

Technische Spezifikationen für IC693CPU341

Marke GE Fanuc
Reihe Serie 90-30
Hersteller GE Fanuc; Emerson Automation (derzeit)
Hersteller GE Fanuc
Teilnummer IC693CPU341
Reihe Serie 90-30
Produktbeschreibung Modul-CPU
Produktart CPU-Modul
Teilnummer IC693CPU341
Benutzerspeicher 80 Kbyte
Produktbeschreibung Einfach-Slot-CPU
Prozessortyp 80188
Uhrzeit 20 Megahertz
Typische Scanrate 0,3 ms pro 1K Boolean Logik
Benutzerspeicher 80 Kilobyte
Anzahl der unterstützten Unterplatten Fünf (5)
Prozessorgeschwindigkeiten 20 MHz
Mikroprozessor 90C188XL
Uhrgeschwindigkeit 20 MHz
Erweiterbar Ja
Eintrittsspannung 5 Volt Gleichstrom

Benutzerspeicher 80 Kbyte
Stromzufuhr 490 Milliampere
Zahl der Verlängerungsschaltplatten Vier (4) Erweiterungsschaltplatte; Vier (4) Fern-E/A-Schaltplatte
Boolean Ausführungsgeschwindigkeit 0,3 ms pro 1K Logik
Registerspeicher 9999 Wörter
Zeitgeräte / Zähler > 2000
Diskrete Eingabepunkte - %I 512
Kommunikationshäfen Ein (1) SNP-Häfen, die vom Stromversorgungsmodul gehostet werden
Serienanschluss 1
Diskrete Ausgabepunkte - %Q 512
Analog-Eingänge - %AI 1024 Wörter
Unterbrechungen
Analoge Ausgänge - %AQ 256 Wörter
Schichtregister Ja
Eingebettete serielle Ports 1 (verwendet einen Stecker an der PLC-Stromversorgung).

Zeitgeräte / Zähler > 2000
Unterbrechungen
Schichtregister Ja
Strommenge: 490 mA
Busspannung: +5VDC



Einzelheiten zum Produkt



Allgemein: Das IC693CPU341-Modul, ein Mitglied der GE Fanuc 90-30-Serie, ist ein Single-Slot-CPU-Modul, das mit 5

Es enthält neben der 1 CPU-Basisplatte 4 Fern- und/oder Erweiterungs-Basisplatten. Es ist mit einem 80C188XL ausgestattet

Prozessor.

Leistung: Es läuft mit 20 MHz und benötigt eine Last von 490 Milliampere von der +5 VDC-Nennstromversorgung.

Umgebungstemperaturbereich von 0 bis 60 Grad Celsius (oder 32 bis 140 Grad Fahrenheit).



Speicher: Diese CPU kann typischerweise 0,3 Millisekunden pro 1K Logik (auch als Boolean-Kontakte bekannt) speichern.

Programmspeicher von 80 K-Bytes, der IC693CPU341 verfügt über einen Registerspeicher (%R) von 9999 Wörtern; diskreter Globalspeicher (%G) von 1280 Bits,

interne Spulen (%M) von 1024 Bit, Ausgangsspulen (%T) von 256 Bit und Systemstatusreferenzen (%S) von 128 Bit (mit %S, %SA,

%SB, %SC mit jeweils 32 Bits).



I/O: Analog-Eingänge (%AI) und Ausgänge (%AQ) sind 1024 bzw. 256 Wörter.

Es verfügt über 16 Wörter (%SR) Systemregister, die nur für die Ansicht von Referenztabellen verwendet werden und nicht in einem Benutzerlogikprogramm referenziert werden können.

Spezifisch: Diese CPU verfügt über einen einzigartigen eingebauten seriellen Anschluss, der einen Anschluss an die im System verwendete PLC-Stromversorgung erfordert.

Die IC693CPU341 ist PCM/CCM-kompatibel, erfordert jedoch ein CMM-Modul, um

Es erfordert auch ein PCM-Modul, um RTU-Master zu unterstützen.



LAN: IC693CPU341 verfügt über ein installiertes lokales Netzwerk (LAN). Diese Funktion ermöglicht es dem CUP, eine Vielzahl von Optionsmodulen wie FIP, Profibut, Multidrop, Ethernet, GBC,GMC- und GCM+-OptionsmoduleDie frühen Versionen verfügen über RAM und optionale EPROM oder EEPROM für die Speicherung von Speicher.61, unterstützt nur RAM und optionale Flash für zusätzliche Speicherbedürfnisse.
