GE FANUC IC693MDL241 Typisches Modul 0,22 Ms pro 1K Logik Neues

GE FANUC IC693MDL241 Typisches Modul 0,22 Ms pro 1K Logik

Technische Spezifikationen für IC693MDL241

Marke GE Fanuc
Reihe Serie 90-30
Hersteller GE Fanuc
Hersteller GE Fanuc (ehemals); Emerson Automation (jetzt)
Teilnummer IC693MDL241
Produktbeschreibung Diskretes Eingangsmodul
Reihe Serie 90-30
Teilnummer IC693MDL241
Anzahl der Kanäle 16
Marke GE Intelligent Platforms/GE Fanuc
Einheitliche Gruppe von 16 Eingaben
Kabelkonfiguration Positive / Negative Logik
Isolierung 1500 VAC zwischen Feldseite und Logikseite
Produkttyp Eingabemodul
Eingangssignalbereich 0-30 VAC/VDC
Eingangsspannungsbereich von 0 bis +30 Volt Gleichstrom oder 0 bis +30 Volt Wechselstrom, 50/60 Hz
Nominale Eingangsspannung 24 VAC / VDC
Spannung 24 V Wechselstrom
Eingangsstrom 7 mA bei Nennspannung
Nenn-Ausgangsspannung 24 VAC / 24 VDC
Spannung 24 V Gleichstrom

Stromzufuhr 80 mA @ 5 VDC, wenn alle Eingänge eingeschaltet sind; 125 mA vom isolierten 24 VDC-Backplane-Bus oder vom Benutzer bereitgestellten

eine externe Stromversorgung.
Ausgeschaltete Antwortzeit, maximal 28 ms
Einträge 16
Bei Zustandsspannung 11,5 - 30,0 VAC / VDC
Betriebsspannung 11,5 bis 30 Volt Wechselstrom oder Gleichstrom
Frequenz 50/60 Hz
Ausgeschaltete Spannung 0-4 VAC / VDC
Ausgeschaltete Spannung 0 bis +4 Volt Wechselstrom oder Gleichstrom
Eingangsstrom bei Nennspannung 7 mA
Anlaufstrom maximal 1 mA
Bei Zustandstrom 3,2 mA
Isolierung zwischen Feldseite und Logikseite 1500 V RMS
Ausgeschalteter Strom 1 mA
Gleichspannung Ja
AC-Leistung Ja
Die Reaktionszeit beträgt typischerweise 12 ms
Bei der Reaktionszeit maximal 12 ms
LED-Anzeigen 16
Logiklesung %I
Lebenszyklustatus des Produkts abgebrochen/veraltet



Über IC693MDL241

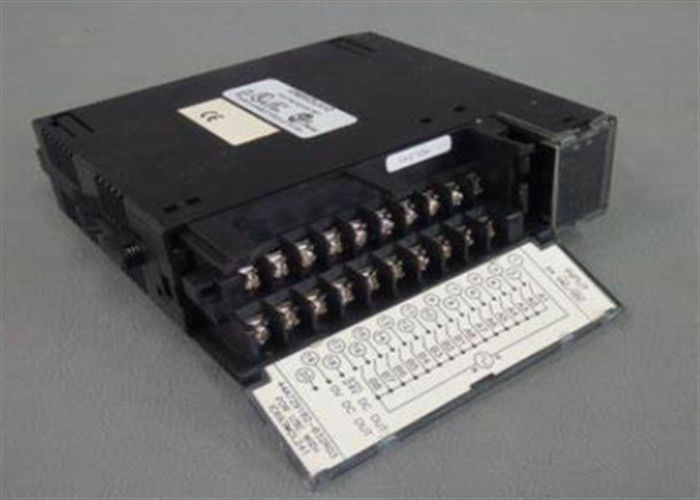

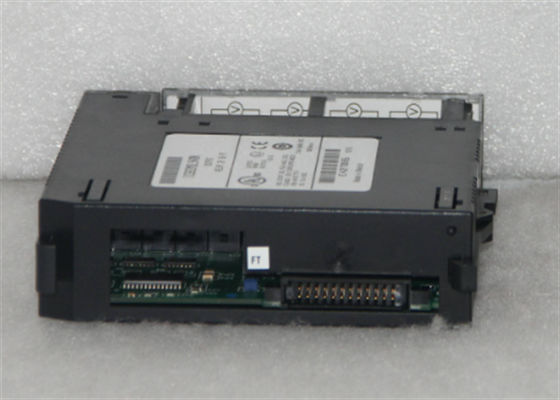

Das IC693MDL241 ist ein diskretes Eingangsmodul der Serie 90-30 Programmierbarer Logikcontroller (PLC).

Dieses Modul verfügt über sechzehn (16) Ausgangskanäle in einer Ausgangsgruppe mit einem einzigen gemeinsamen Endgerät.

Das Modul unterstützt die Anbindung von Kabeln, die mit einem elektrischen Anschluss verbunden sind.

mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W

Die IC693MDL241 ist mit zwei (2) Reihen von LED-Statusanzeigern ausgestattet, die verwendet werden, um die

Ein Eingangskanal, der aktiv einen Eingangsstrom von 7 mA bei Nennspannung empfängt, hat seine

Neben den LED-Anzeigen werden Modul-Einlagen bereitgestellt, bei denen eine kurze Beschreibung oder Eingabe

Diese Module ist kompatibel mit einer 5- oder 10-Slot-Anlage.

Die Einsatzspannung der Eingangskanäle beträgt 11,5 - 30 VAC/VDC, während die

Die Spannung im Ausfallzustand beträgt 0 - 4 VDC/VAC.

Die Anschlusssignalverzögerung beträgt 12 ms, während die Anschlussreaktionszeit 28 ms beträgt.

Modul ist 80 mA @ 5 VDC, wenn alle Eingänge im Logikzustand 1 und 125 mA vom isolierten 24 VDC-Backplane-Bus oder dem

von Benutzern bereitgestellte externe Stromversorgung.

Das IC693MDL241-Modul ist ein positives/negatives Eingangsmodul, das von GE Fanuc als Teil der PLC-Serie 90-30 hergestellt wird.

Es arbeitet mit einer Nennspannung von 24 Volt AC/DC und verfügt über eine einzige Gruppe von 16 Eingangspunkten, die alle in einem

gemeinsames Netzteil: Dieses Modul ist für den Einsatz mit von dem Bediener bereitgestellten Wechselstrom- oder Gleichstromstromvorgängen ausgelegt und bestimmt,

Dies ist eine sehr schwierige Aufgabe, da es sowohl positive als auch negative logische Eigenschaften haben kann, während es im Gleichstrom-Eingangsmodus ist.

geeignet für eine Vielzahl von vom Benutzer bereitgestellten Eingabeeinheiten wie Drückknöpfe, elektronische Näherungsschalter und Grenzschalter.

Das IC693MDL241-Modul wird mit einer Eingangsspannung zwischen 0 und 30 Volt AC oder DC bei einer Frequenz von 50 bis 60 geliefert

Die Leistung des Geräts beträgt zwischen 11,5 und 30 Volt AC oder DC.

und eine Ausfallspannung von 0 bis 4 Volt Wechselstrom oder Gleichstrom.

Das GE IC693MDL241-Modul verfügt über einen Mindeststrom von 3,2 Milliampere und einen maximalen Strom von 1

Amp, mit einer Reaktionszeit von 28 Millisekunden, wenn sie ausgeschaltet ist, und einer von 12 Millisekunden, wenn sie eingeschaltet ist.

Durch den Eingabepunkt erhält das Ergebnis in der Eingabe-Status-Tabelle Logic 1 (%I).

Sie können die Feldgeräte laufen lassen oder die isolierte 24-Volt-Gleichspannungsquelle als Stromversorgung für die Gleichspannungs-Eingänge verwenden.

IC693MDL241 verfügt über LED-Zustandsanzeiger für jeden Punkt auf der Oberseite des Moduls.

Die oberste LED-Zeile ist für die Punkte 1 bis 8 von A1 bis A8 gekennzeichnet, während die untere

Die Zeilen 9 bis 16 sind von B1 bis B8 gekennzeichnet.
