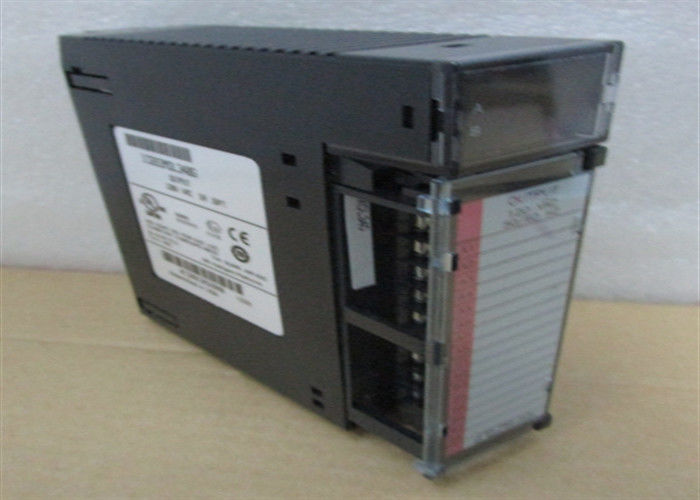

GE FANUC IC693MDL340 Diskreter Ausgangsmodul 16 Kanäle 85 - 132 VAC

GE FANUCIC693MDL340TYPICAL SCAN RATE SERIES 90-30 Prozessormodul



Technische Spezifikationen für IC693MDL340

Marke	GE Fanuc
Reihe	Reihe 90-30
Hersteller	GE Fanuc
Beschreibung des Produkts	Diskretes Ausgangsmodul
Teilnummer	IC693MDL340
Anzahl der Kanäle	Sechzehn (16)
Marke	GE Intelligent Platforms/GE Fanuc
Anzahl der Gruppen	Zwei (2)
Art der Ware	Ausgangsmodul
Anzahl der Kanäle pro Gruppe	Acht (8)
Nennspannung	120 V Wechselstrom
Ausgangssignalbereich	85 bis 132 VAC
Ausgangsspannung	85 bis 132 V Wechselstrom
Nominale Ausgangsspannung	120 VAC
Häufigkeit	50 bis 60 Hz

Ausgangsstrom pro Punkt	0.5 A
Ausgabe	16
Ausgangsstrom pro Gruppe	3Um 9 Uhr.
Isolation zwischen Feldseite und Logikseite	1500 V
Eintrittsstrom	20 A für einen Zyklus
Isolation zwischen den einzelnen Gruppen	500 V
Auf Reaktionszeit	1 ms
Max. Ausgangsspannungsabfall	1.5 V
Ausgeschaltete Reaktionszeit	1⁄2 Zyklus
Max. Ausgangsdurchfluss	2 mA bei 120 V Wechselstrom
Isolation	1500 Volt zwischen Feldseite und Logikseite; 500 Volt zwischen jeder Gruppe
Min. Ausgangsdurchfluss	1 ms
Mindestlaststrom	50 mA
Lebenszyklustatus des Produkts	Ausgeschaltet/veraltet





Über IC693MDL340

Das IC930MDL340 ist ein Modul der Serie 90-30 Discrete Output.Dieses Modul verfügt über sechzehn (16) Ausgangskanäle, wobei jeder Kanal eine Ausgangsspannung von 120 VAC und einen Ausgangsstrom von 0 liefern kann..5 A.

Dieses Modul verfügt über zwei (2) Gruppen von Ausgangskanälen, wobei jede Gruppe jeweils acht (8) Kanäle hat.

Der IC930MDL340 wird typischerweise zur Anstrengung elektrischer Lasten wie Relaisspulen, Pilotlampen und anderer elektrischer Geräte mit niedrigem Nennstrom verwendet.Es wird verwendet, um Ausgabebefehle als Ergebnis der Verarbeitung der heruntergeladenen Benutzerlogik an die CPU umzusetzenEs hat einen maximalen Ausgangsstrom von 3 A pro Gruppe und einen Mindestlaststrom von 50 mA.

Weitere Ausgangsmerkmale dieses Moduls sind ein maximaler Einströmungsstrom von 20 A für einen Zyklus und ein Mindestlaststrom von 50 mA. Der Ausgangsspannungsabfall beträgt 1.5 VAV und maximaler Leckstrom von 2 mA bei 120 VAC NennspannungJeder Ausgangskanal verfügt über eine maximale On-Übergangsverzögerung von 1 ms und eine Off-Signalverzögerung von 1⁄2 Zyklus.

Der IC930MDL340 ist mit einem individuellen Statusindikator für jeden Ausgangskanal ausgestattet und zeigt den Betriebszustand jedes Kanals dieses Ausgangsmoduls an.Es verfügt auch über eine Sicherungsanzeige LED, die aktiviert, wenn die interne Sicherung geblasen wird.

Das GE Fanuc IC693MDL340 Modul ist ein Ausgangsmodul, das als Teil der GE Intelligent Platforms/GE Fanuc Series 90-30 Produktlinie hergestellt wird.5 Ampere Nennstrom und es bietet 16 Ausgangspunkte in 2 separaten GruppenDas Modul IC693MDL340 ermöglicht die Verwendung jeder Gruppe mit einer unabhängigen Phase der Wechselstromversorgung.Beide Güter können auch mit derselben Energieversorgung versorgt werden.Jede Gruppe verfügt über eine 3-Ampere Sicherung zum Schutz, sowie einen RC-Snubber für die Ausgänge zum Schutz vor dem vorübergehenden elektrischen Lärm der Stromleitung.

Das GE Fanuc IC693MDL340-Modul verfügt über einen 85 bis 132 Volt AC-Ausgangsspannungsbereich, eine Frequenz von 50 bis 60 Hertz und einen maximalen Ausgangsstrom von 0,5 Ampere pro Punkt.Jede Gruppe erlaubt einen All-out-Strom für jede Gruppe von 3 AmpereDas IC693MDL340-Modul bietet einen hohen Einschlagstrom, der die Ausgänge für die Steuerung verschiedener Belastungen, sowohl Glühlampen als auch Induktionsströme, geeignet macht.Die Betreiber dieses Moduls müssen dem Modul eine Wechselstromversorgung zur Verfügung stellen, die ihm hilft, mit den mit den Ausgängen verbundenen Lasten zu arbeiten.. Das IC693MDL340-Modul kann nur mit einer Wechselstromquelle betrieben werden. Es verfügt über LED-Anzeiger auf der Oberseite des Geräts, die den ON- und OFF-Status für jeden der Ausgabepunkte anzeigen.Die LEDs sind in 2 Reihen von 8 grünen LEDs angeordnet und mit einer roten LED zwischen den 2 Zeilen.
