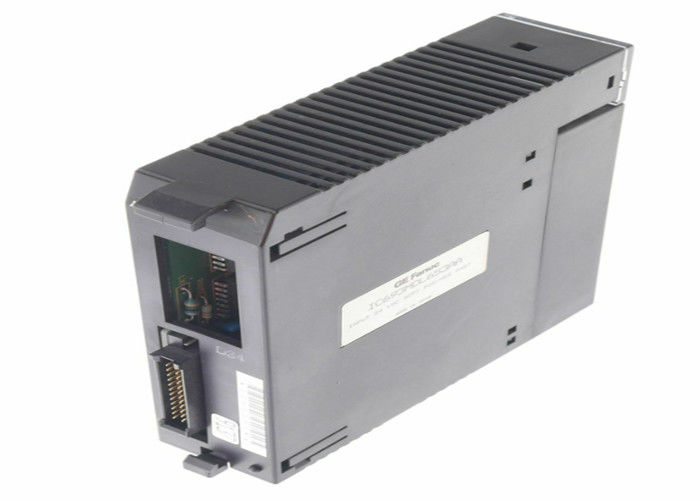

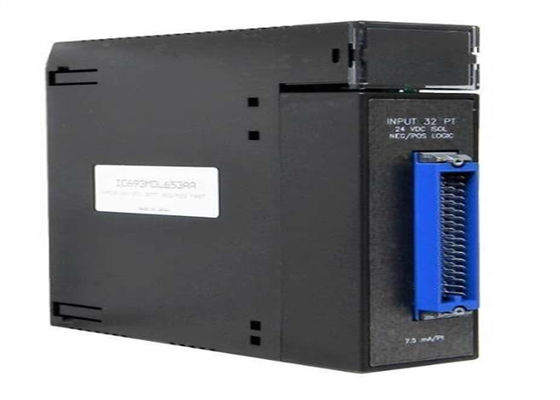

GE FANUC IC693MDL653 Diskreter Eingangsmodule 24V Gleichspannung Negativ/Positiv Logikmodul

GE FANUC IC693MDL653 TYPICAL SCAN RATE SERIES 90-30 Prozessormodul



Technische Spezifikationen für IC693MDL653

Marke GE Fanuc
Reihe Serie 90-30
Hersteller GE Fanuc (ehemals); Emerson Automation (jetzt)
Hersteller GE Fanuc
Teilnummer IC693MDL653
Produktbeschreibung Diskretes Eingangsmodul
Reihe Serie 90-30
Anzahl der Kanäle 32
Nennspannung 24 Volt Gleichstrom
Teilnummer IC693MDL653
Eingangsspannungsbereich 19,2 - 28,8 VDC
Anzahl der Eingabegruppen Vier (4)
Anzahl der Gruppen Vier (4)
Inputs pro Modul 32 (vier Gruppen mit zwei gemeinsamen Inputs pro Gruppe)
Anzahl der Eingänge pro Gruppe Acht (8)
Anzahl der Kanäle pro Gruppe Acht (8)
Zahl der gemeinsamen Anschlüsse pro Gruppe zwei (2)
Eintrittssignalbereich 19,2 VDC - 26,4 VDC
Isolierung 1500 Volt zwischen Feldseite und Logikseite
Isolierung 1500 VAC zwischen Feldseite und Logikseite
Eingangsstrom 7,5 mA bei Nennspannung
Nominale Eingangsspannung 24 VDC
Nenn-Ausgangsspannung 24 VDC
Eingangsstrom 7,5 mA pro Kanal
Anlaufspannung mindestens 15 Volt Gleichstrom
Stromaufnahme 5 mA
Stromzufuhr 5 mA @ 5VDC
Ausgeschaltete Spannung 6 Volt Gleichstrom maximal
Bei Zustandsspannung 15 VDC
Ausgeschaltete Antwortzeit, maximal 2 ms
Anlaufstrom mindestens 4,5 mA
Ausgeschalteter Spannung 6 VDC
An- und Ausgangsspannung 15 VDC
Ausgeschalteter Strom 2 mA maximal
Bei Zustandstrom 4,5 mA
Ausgeschaltete Spannung 6 VDC
Ansprechzeit maximal 2 ms
Betriebsstrom 4,5 mA
Ausgeschaltete Antwortzeit maximal 2 ms
Ausgeschalteter Strom 2 mA
5 mA (16 Eingänge eingeschaltet) aus dem 5-Volt-Bus auf der Rückseite
Bei der Reaktionszeit typischerweise 2 ms
Bei der Reaktionszeit maximal 2 ms
Lebenszyklustatus des Produkts abgebrochen/veraltet


Über IC693MDL653

Das IC693MDL653 ist ein negatives / positives logisches diskretes Eingangsmodul, das Teil der Serie 90-30 ist

Dieses Modul ist ein diskretes Eingangsmodul mit hoher Dichte, das

akzeptiert einen Eingangsspannungsbereich von 19,2-28,8 VDC mit einer Nennspannung von 24 VDC und einem Eingangsstrom

Dieses Modul ist ein hochdichtes Eingangsmodul, das mit zweiunddreißig (32) Eingaben geliefert wird

Kanäle, die in vier (4) Gruppen von acht (8) Eingängen angeordnet sind, wobei jede Gruppe mit zwei (2) gemeinsamen

mit Unterstützung für positive und negative Logik und Verkabelung und eine Reihe von Eingangsgruppen,

Dies ermöglicht die Erreichung von Betriebsflexibilität und eine

Die Einführung von Eingabe-Ausgrenzungen ist festgestellt, da Eingabegruppen auch dann weiterarbeiten können, wenn andere Gruppen

Die IC693MDL653 hat eine maximale Einsatzspannung von 15 VDC; eine Ausfallspannung von 6 VDC;

Die Module sind mit einem maximalen On-State-Strom von 4,5 mA und einem maximalen Off-State-Strom von 2 mA ausgestattet.

Diese Module verfügt über eine Backplane-Stromzufuhr

Der IC693MDL653 ist an jedem E/A-Slot eines 5- oder 10-Slots installiert.

Bei Modulen mit hoher Dichte wie diesem Modul sind vorverkabelte Kabel für schnelle und

Wirkverbindungen umfassen einen Kopplungsanschluss, der direkt mit dem

Modul mit fliegenden Leitungen am anderen Ende zur Anbindung an I/O-Terminalblöcke.

Der Eingangssteuergerät IC693MDL653 ist Teil des programmierbaren Logiksteuerersystems (PLC), hergestellt von

Die Steuerung IC693MDL653 ist unter der Serie 90-30 der GE Fanuc PLCs eingestuft.

Der Eingabecontroller IC693MDL653 ist so konstruiert, dass er einfach zu installieren und zu konfigurieren ist.
