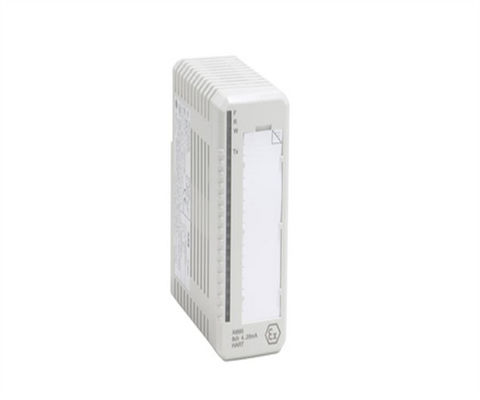

Das AI895 Analog Input Modul kann direkt mit 2-Draht-Sendern interagieren und mit einer bestimmten Verbindung kann es auch mit 4-Draht-Sendern interagieren, ohne die HART-Fähigkeit zu verlieren.Das analoge Eingangsmodul AI895 hat 8 KanäleDas Modul umfasst auf jedem Kanal Schutzkomponenten für die innere Sicherheit zur Verbindung mit Prozessgeräten in gefährlichen Bereichen ohne zusätzliche externe Vorrichtungen.Jeder Kanal kann einen zwei-drahtigen Prozess-Sender und HART-Kommunikation versorgen und überwachenDer Eingangsspannungsabfall des Stromeinsatzes beträgt typischerweise 3 V, einschließlich PTC.Die Übertragungsspannung für jeden Kanal ist in der Lage, bei einem Schleifstrom von 20 mA mindestens 15 V Ex-zertifizierte Prozessübertragungsspannung zu liefern und ist bei Überlastung auf 23 mA begrenzt..
Die TU890 und TU891 Compact MTU können mit diesem Modul verwendet werden und ermöglichen eine Verbindung von zwei Leitungen zu den Prozessgeräten ohne zusätzliche Endgeräte.TU890 für Ex-Anwendungen und TU891 für Nicht-Ex-Anwendungen.
Allgemeine Informationen

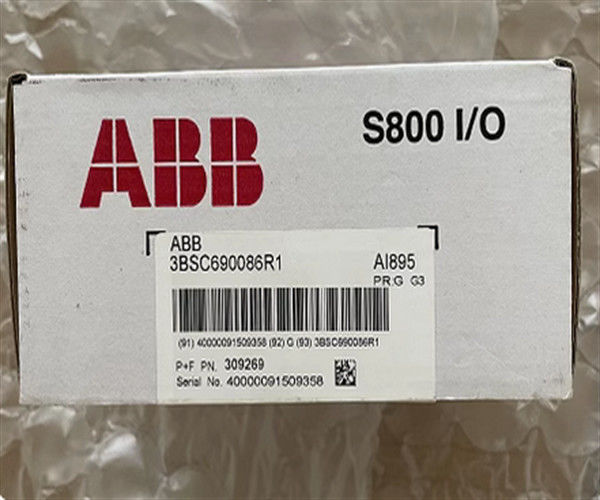

| Nummer des Artikels |
3BSC690086R1 |
| Typ |
Analog-Eingang |
| Spezifikation des Signals |
4...20 mA |
| Anzahl der Kanäle |
8 |
| Typ des Signals |
Einpolarer Einzelschluss |
| HART |
- Ja, das ist es. |
| Staatsunternehmen |
- Nein. |
| Entlassungen |
- Nein. |
| Hohe Integrität |
- Nein. |
| Eigene Sicherheit |
- Ja, das ist es. |
| Mechanik |
S800 |
Ausführliche Daten
| Entschließung |
12 Bit |
| Isolation |
Gruppenweise vom Boden isoliert |
| Unter-/Überbereich |
1.5 / 22 mA |
| Fehler |
Typisch 0,05%, maximal 0,1% |
| Temperaturverschiebung |
Typisch 100 ppm/°C |
| Eingangsfilter (Aufstiegszeit 0-90%) |
20 ms |
| Strombegrenzung |
Eingebettet in eine begrenzte Übertragungsleistung |
| CMRR, 50Hz, 60Hz |
> 80 dB |
| NMRR, 50Hz, 60Hz |
> 10 dB |
| Nennspannung der Isolierung |
50 V |
| Dielektrische Prüfspannung |
500 V Strom |
| Leistungsausfall |
4.75 W |
| Stromverbrauch +5 V Modulbus |
Typ 130 mA |
| Stromverbrauch +24 V |
Typ 270 mA, max. <370 mA |
Merkmale und Vorteile
• 8 Kanäle für 4...20 mA, einseitige einpolare Eingänge.
• HART-Kommunikation
• 1 Gruppe von 8 Kanälen, die vom Boden isoliert sind.
• Stromversorgung und Monitor für Ex-zertifizierte Zwei-Draht-Sender.
• Nicht energiespeichernde analoge Eingänge für externe Energiequellen.
Häufige Fragen:
F: Welcher Markenname trägt das Produkt?
A: Der Markenname des Produkts ist ABB.
F: Welche Modellnummer hat das Produkt?
A: Die Modellnummer des Produkts istEinheitliche Prüfungen für die Berechnung der Emissionswerte.
F: Wo wird das Produkt hergestellt?
A: Das Produkt wird in FI hergestellt.
F: Welche Zahlungsbedingungen sind verfügbar?
A: Die Zahlungsbedingungen sind T/T, Western Union und PAYONEER.
F: Wie lange dauert die Lieferzeit für das Produkt?
A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
