Spezifikationen
Steuerungstechniken: M701-07200750A
Vollständiges Modell: M701-07200750A10100AB100
Hersteller:Control Techniques
Eingangsspannung (Vac): 200/240 ±10 %
Schwere Beanspruchung - Max. Dauerstrom (A): 75
Schwerlast - Motorwellenleistung (kW): 18,5
Schwerlast - (Motorwellenleistung (PS): 25
Normaler Betrieb – Max. Dauerstrom (A): 94
Normaler Betrieb – Motorwellenleistung (kW): 22
Normaler Betrieb - (Motorwellenleistung (PS): 30
Beschreibung
Die Antriebsfamilie Unidrive M700 bietet erstklassige Motorsteuerung für Induktions-, Permanentmagnet- und Servoanwendungen mit geschlossenem Regelkreis. Diese Antriebe sind äußerst flexibel und bieten Leistungen von 0,75 kW bis 2,8 MW (1 bis 4200 PS) bei 200 V/400 V/575 V/690 V. Der Motor kann 1,5 Achsen steuern und ist mit vielen Arten von Encodern und Resolvern ausgestattet, um die Rückkopplungsleistung zu maximieren.
Tastaturen
Fernbedienung
Alle Funktionen des CI-Keypad LCD, jedoch abgesetzt montierbar. Dies ermöglicht eine flexible Montage an der Außenseite eines Panels und erfüllt IP66 (NEMA 4)
KI-Tastatur
Klartext, mehrsprachige LCD-Tastatur mit bis zu 4 Textzeilen für ausführliche Parameter- und Datenbeschreibungen für ein verbessertes Benutzererlebnis
KI-Tastatur RTC
Alle Funktionen des KI-Keypads, jedoch mit batteriebetriebener Echtzeituhr. Dies ermöglicht eine genaue Zeitstempelung von Ereignissen und erleichtert die Diagnose

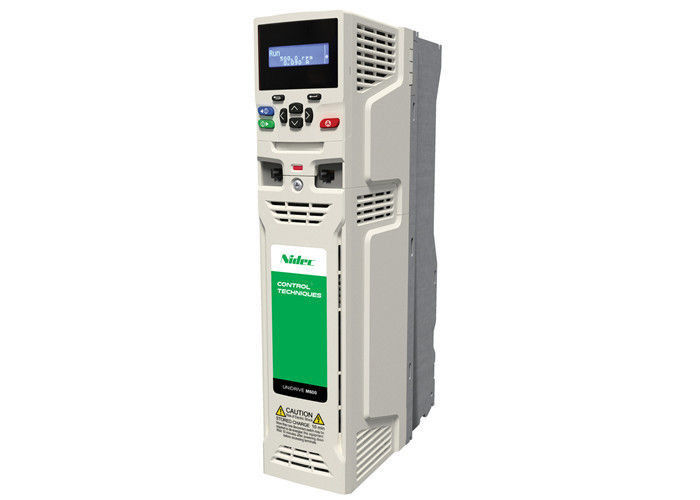

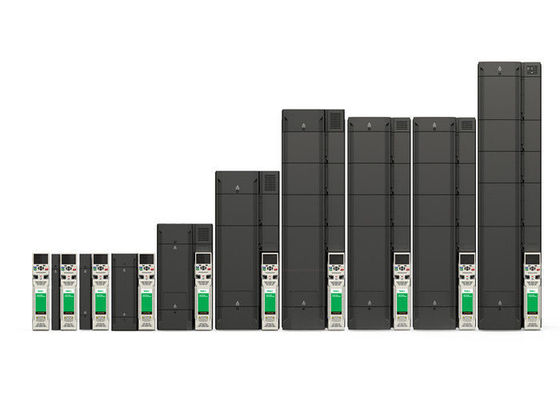

Unidrive M700 AC-Antrieb - Erstklassige Leistung von Induktions- und Permanentmagnet-Servomotoren mit Echtzeit-Ethernet
Steuerungsmodus
- Offener Vektor- oder V/Hz-Induktionsmotor
- Offene Rotorflussregelung für Induktionsmotoren (RFC-A)
- Offene Permanentmagnet-Motorsteuerung (RFC-S)
- Rotorflussregelung mit geschlossenem Regelkreis für Induktionsmotoren (RFC-A)
- Permanentmagnet-Motorsteuerung mit geschlossenem Regelkreis (RFC-S)
- Active Front End (AFE)-Stromqualitätskonverter
Standartfunktionen
Intelligenz:
- Integrierte SPS
- Erweiterter Motion Controller
Bordkommunikation:
- M700 und M702 – Ethernet
- M701 – RS485
Rückmeldung:
- 2 x Encoder-Eingänge
- 1 x Simulierter Encoderausgang
Maschinensicherheit:
- M700 und M701 – 1 x Safe Torque Off (STO)-Anschluss
- M702 – 2 x STO-Klemmen
Tastenfeld:Keine Tastatur als Standard
Optionssteckplätze:3
Parameter klonen über:
- PC-Tools
- Chipkarte
- SD-Karte
Einzelantriebe:
1,0–400 PS (0,75–250 kW) Schwerlast
1,0–450 PS (0,75–280 kW) Normallast
Modulare Antriebe:
1,0–4200 PS (0,75 kW – 2,8 MW)
230 V / 460 V / 575 V / 690 V
- M700 bietet integriertes Ethernet, umfassendes Positionsfeedback und Hochleistungssteuerung dynamischer Permanentmagnet-Servomotoren
- Vollständig kompatibles Upgrade für bestehende Unidrive SP-Benutzer
M700 bietet maximalen Maschinendurchsatz durch bessere Kontrolle mit ein- und mehrachsiger Netzwerksynchronisierung. Integriertes Echtzeit-Ethernet (IEEE 1588 V2), erweiterte Bewegungssteuerung und Hochgeschwindigkeits-E/A für die Positionserfassung ermöglichen Maschinenbauern die einfache Entwicklung anspruchsvollerer und flexiblerer Maschinen.
Spezifikationen
Schlüsseldaten
- Schwerlastleistung: 1,0–4200 PS (0,75–2,8 MW)
- Versorgungsphasen: 3 Phasen
Modelle von AC DRIVE M701-074
| M701-07400660A |
Control Techniques M700-Antriebe Unidrives M701-03400100A-12.3 Maximaler Dauerstrom Ampere, 5,5 Motorwellenleistung kW, 7,5 Motorwellenleistung HP |
| M701-07400770A |
Control Techniques M700-Antriebe Unidrives M701-04200137A-18 Maximaler Dauerstrom Ampere, 4 Motorwellenleistung kW, 5 Motorwellenleistung HP |
| M701-07401000A |
Control Techniques M700-Antriebe Unidrives M701-04200185A-24 Maximaler Dauerstrom Ampere, 5,5 Motorwellenleistung kW, 7,5 Motorwellenleistung HP |
Spezifikationen des Frequenzumrichters M700
200/240 VAC
+/-10 % |
Normaler Betrieb |
Schwerlast |
| Bestellcode |
Max. Dauerstrom (A) |
Motorwellenleistung (kW) |
Motorwellenleistung (PS) |
Max. Dauerstrom (A) |
Motorwellenleistung (kW) |
Motorwellenleistung (PS) |
| M701-03200050A10 |
6,6 |
1,1 |
1,5 |
5 |
0,75 |
1 |
| M701-03200066A10 |
8 |
1,5 |
2 |
6,6 |
1,1 |
1,5 |
| M701-03200080A10 |
11 |
2,2 |
3 |
8 |
1,5 |
2 |
| M701-03200106A10 |
12,7 |
3 |
3 |
10,6 |
2,2 |
3 |
| M701-04200137A10 |
18 |
4 |
5 |
13,7 |
3 |
3 |
| M701-04200185A10 |
24 |
5,5 |
7,5 |
18,5 |
4 |
5 |
| M701-05200250A10 |
30 |
7,5 |
10 |
25 |
5,5 |
7,5 |
| M701-06200330A10 |
50 |
11 |
15 |
33 |
7,5 |
10 |
| M701-06200440A10 |
58 |
15 |
20 |
44 |
11 |
15 |
| M701-07200610A10 |
75 |
18,5 |
25 |
61 |
15 |
20 |
| M701-07200750A10 |
94 |
22 |
30 |
75 |
18,5 |
25 |
| M701-07200830A10 |
117 |
30 |
40 |
83 |
22 |
30 |
| M701-08201160A10 |
149 |
37 |
50 |
116 |
30 |
40 |
| M701-08201320A10 |
180 |
45 |
60 |
132 |
37 |
50 |
| M701-09201760A10100AB |
216 |
55 |
75 |
176 |
45 |
60 |
| M701-09202190A10100AB |
266 |
75 |
100 |
219 |
55 |
75 |
380/480 VAC
+/-10 % |
Normaler Betrieb |
Schwerlast |
| Bestellcode |
Max. Dauerstrom (A) |
Motorwellenleistung (kW) |
Motorwellenleistung (PS) |
Max. Dauerstrom (A) |
Motorwellenleistung (kW) |
Motorwellenleistung (PS) |
| M701-03400025A10 |
3,4 |
1,1 |
1,5 |
2,5 |
0,75 |
1 |
| M701-03400031A10 |
4,5 |
1,5 |
2 |
3,1 |
1,1 |
1,5 |
| M701-03400045A10 |
6,2 |
2,2 |
3 |
4,5 |
1,5 |
2 |
| M701-03400062A10 |
7,7 |
3 |
5 |
6,2 |
2,2 |
3 |
| M701-03400078A10 |
10,4 |
4 |
5 |
7,8 |
3 |
5 |
| M701-03400100A10 |
12,3 |
5,5 |
7,5 |
10 |
4 |
5 |
| M701-04400150A10 |
18,5 |
7,5 |
10 |
15 |
5,5 |
10 |
| M701-04400172A10 |
24 |
11 |
15 |
17,2 |
7,5 |
10 |
| M701-05400270A10 |
30 |
15 |
20 |
27 |
11 |
20 |
| M701-05400300A10 |
30 |
15 |
20 |
30 |
15 |
20 |
| M701-06400350A10 |
38 |
18,5 |
25 |
35 |
15 |
25 |
| M701-06400420A10 |
48 |
22 |
30 |
42 |
18,5 |
30 |
| M701-06400470A10 |
63 |
30 |
40 |
47 |
22 |
30 |
| M701-07400660A10 |
79 |
37 |
50 |
66 |
30 |
50 |
| M701-07400770A10 |
94 |
45 |
60 |
77 |
37 |
60 |
| M701-07401000A10 |
112 |
55 |
75 |
100 |
45 |
75 |
| M701-08401340A10 |
155 |
75 |
100 |
134 |
55 |
100 |
| M701-08401570A10 |
184 |
90 |
125 |
157 |
75 |
125 |
| M701-09402000A10100AB |
221 |
110 |
150 |
200 |
90 |
150 |
| M701-09402240A10100AB |
266 |
132 |
200 |
224 |
110 |
150 |
SP-Laufwerke
| SP1201 |
SP1202 |
SP1203 |
SP1204 |
SP2201 |
SP2202 |
SP2203 |
SP3201 |
| SP3202 |
SP4201 |
SP4202 |
SP4203 |
SP5201 |
SP5202 |
SP3501 |
SP3502 |
| SP0401 |
SP0402 |
SP0403 |
SP0404 |
SP0405 |
SP1401 |
SP1402 |
SP1403 |
| SP1404 |
SP1405 |
SP1406 |
SP2201 |
SP2202 |
SP2401 |
SP2402 |
SP2403 |
| SP2404 |
SP3401 |
SP3402 |
SP3403 |
SP4401 |
SP4402 |
SP4403 |
SP5401 |
| SP5402 |
SP5403 |
SP6401 |
SP6402 |
SP3505 |
ES2401 |
ES2402 |
ES2403 |
| SP3503 |
SP3504 |
SP3506 |
SP4601 |
SP4602 |
SP4603 |
SP4604 |
SP4605 |
| SP4606 |
SP5601 |
SP5602 |
SP6601 |
SP6602 |
Unidrive SP |
Quantum MP |
Mentor-Abgeordneter |
Commander SK Wechselrichter
| SKA1100025 |
SKA1100037 |
SKB1100075 |
SKB1100110 |
SKA1200025 |
Artikelnummer: SKA1200037 |
Artikelnummer: SKA1200055 |
| SKBD200110 |
SKBD200150 |
SKCD200220 |
SKDD200300 |
SKD3200400 |
SKB3400037 |
SKB3400055 |
| SKB3400110 |
SKB3400150 |
SKB3400220 |
SKB3400300 |
SKB3400400 |
SKB3400550 |
SKB3400750 |
| SKA1200075 |
SKB3400075 |
SK3201 |
SK3202 |
SK4201 |
SK4202 |
SK4203 |
| SK2402 |
SK2403 |
SK2404 |
SK3401 |
SK3402 |
SK3403 |
SK4401 |
| SK4403 |
SK5401 |
SK5402 |
SK6401 |
SK6402 |
SK3501 |
SK3502 |
| SK3504 |
SK3505 |
SK3506 |
SK3507 |
SK4601 |
SK4602 |
SK4603 |
| SK4605 |
SK4606 |
SK5601 |
SK5602 |
SK6601 |
SK6602 |
SK6602 |
| SK2401 |
SK4402 |
SK2201 |
SK2202 |
SK2203 |
SK3503 |
SK4604 |
UNI-Antriebe:
| UNI1201 |
UNI1202 |
UNI1203 |
UNI1204 |
UNI1205 |
UNI2201 |
UNI2202 |
UNI2203 |
| UNI3201 |
UNI3202 |
UNI3203 |
UNI3204 |
UNI1401 |
UNI1402 |
UNI1403 |
UNI1404 |
| UNI1405 |
UNI2401 |
UNI2402 |
UNI2403 |
UNI3401 |
UNI3402 |
UNI3403 |
UNI3404 |
| UNI3405 |
UNI4401 |
UNI4402 |
UNI4403 |
UNI4404 |
UNI4405 |
UNI5401 |
SP5402 |
