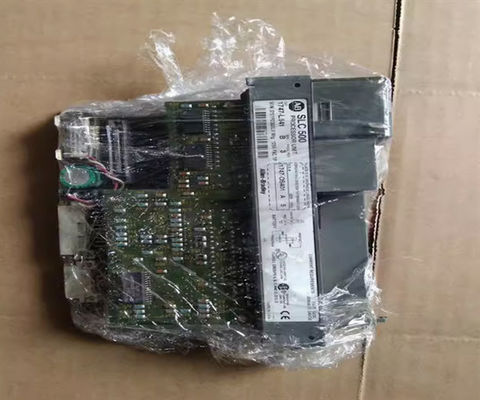

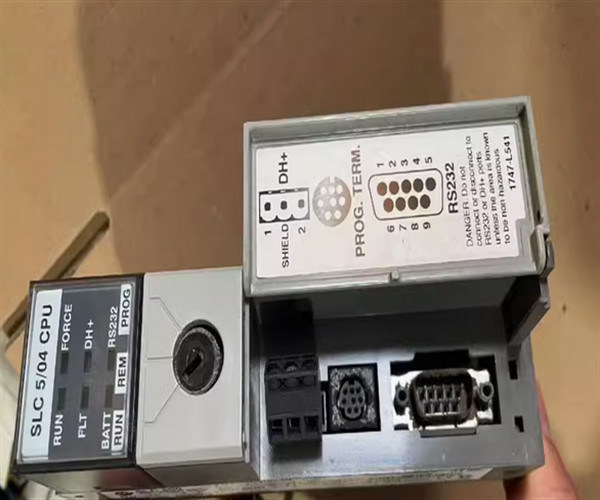

Der Allen-Bradley 1747-L541 ist ein SLC 5/04-Prozessor, der Teil der SLC 500-Serie ist, zu der auch die Controller 1747-L541, L542 und L543 gehören.Es ist ein leistungsstarker Prozessor mit schnellerer Kommunikation und kürzerer ProgrammdurchführungDer SLC 5/04 verfügt über 16K, 32K oder 64K Wörter Speicher und kann maximal 4096 Eingabe- und Ausgabepunkte steuern.Der 1747-L541 verfügt über einen eingebauten DH+-Kanal, der erweiterte Nachrichtenfunktionen und Hochgeschwindigkeitskommunikation unterstütztEs verfügt auch über einen RS-232-Kanal zur Unterstützung von DF1-Radio-Modem, DH-485, ASCII und Modbus-RTU-Kommunikation.Es enthält fortgeschrittene Mathematikanweisungen und verschiedene zusätzliche AnweisungenEs unterstützt auch Remote-E/A, DeviceNet-Pass-Through und indirekte Adressierung.
Die 1747-L541 hat eine typische Programmscanningzeit pro Schlüsselwort von 0,9 Millisekunden und eine typische I/O-Scanzeit von 0,225 Millisekunden.Es erfordert eine Backplane-Strombelastung von 1 Ampere bei 5 Volt Gleichstrom und von 200 mA bei 24 Volt GleichstromEs hat einen 1-Millisekunden-Selektierbaren Zeitunterbrechung (STI) und 0,5 Millisekunden Discrete Input Interrupt (DII).es verwendet ein 1747-M13 Flash-basiertes Speichergerät mit einem 64 KB-SpeicherDer SLC 5/04 verfügt über einen 3-Positions-Taste-Schalter auf der Frontplatte zur Auswahl der Lauf-, Fernbedienungs- oder Programmmodi.und RS-232 LED-Statusindikatoren zur Fehlerbehebung und DiagnoseDie Prozessoren der SLC 500-Serie verfügen über ein einfaches, kostengünstiges Design mit einer langjährigen Erfahrung in der Installation in Anwendungen wie HVAC-Steuerung, SCADA und Materialbehandlung.
Der Allen-Bradley 1747-L541 ist ein SLC 5/04-Controller mit integriertem 16 KB-Benutzerspeicher, der für den Umgang mit bis zu 4096 Eingaben und Ausgängen ausgelegt ist.Dieser Controller gehört zum modularen Stil SLC 500 Programmierbarer Logikcontroller (PLC).
The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. Der RS232-Kommunikationsanschluss ist konfigurierbar für DF1- und DH485-Peer-to-Peer-Topologie, während DH+-Kommunikation eine erweiterte Entfernung und Multi-Drop-Topologie unterstützt.
Alternativ kann der RS232-Kommunikationsanschluss auch mit einem 1761-NET-AIC verwendet werden, damit der serielle Port eine Verbindung zu einem Multi-Drop-Netzwerk herstellen kann.Die Standardeinstellungen für den Kommunikationsanschluss sind kein Handschlag., 19.2 Kbaud, CRC Fehlerprüfung, Duplikatpaket, Erkennung von und keine Parität für RS232-Port und 57,6 Kbaud, Knotenadresse = 1 für Data Highway Plus (DH+).
Die Steuerung 1747-L541 benötigt ein SLC 500-Rack zur Montage und Anbindung an die elektronische Rückseite.Eine System-Stromversorgung ist auch erforderlich, um die interne Schaltung des Prozessors durch die elektronische Backplane.
Dieser Controller ist nach den US-amerikanischen und kanadischen Sicherheitsnormen UL-konform und mit C-Tick gekennzeichnet.
