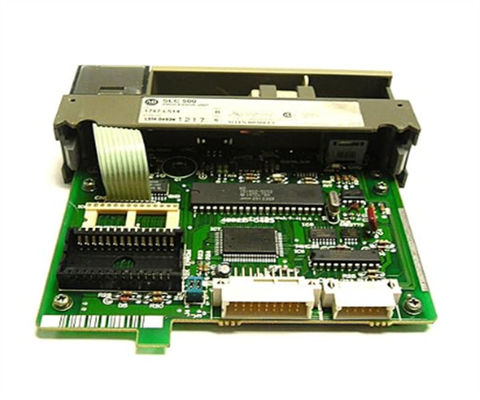

Beschreibung von 1747-L514
Der Allen-Bradley 1747-L514 ist ein SLC 500 Prozessor.Es verfügt über einen 4K-Speicher und eine eingebaute DH485-KommunikationsoberflächeDieser Prozessor verfügt über eine Backplane-Stromzufuhr von 0,090 A bei 5VDC. Er unterstützt bis zu 3 I/O-Chassis und maximal 30 Slots.
Der Allen-Bradley 1747-L514 ist eine SLC 500 Prozessor-Einheit.Es wird an den Schlitz 0 eines beliebigen 1746 Modular-Chassis montiertEs verfügt über einen 4K-Benutzerspeicher und eine eingebettete DH-485-Kommunikationsoberfläche.
Die 1747-L514 ist für den Einsatz in kleinen und mittleren Automatisierungsanforderungen ausgelegt.Es ist in der Lage, eine maximale Anzahl von 30 E/A-Modulen zu steuern, die bis zu 3 1746 Fahrgestellen verteilt werden können.Es unterstützt die Implementierung von erweiterten I/O- und Remote-I/O-Chassis mit einer Vielzahl von unterstützten Kommunikationsadaptern durch diesen SLC 500 Controller.
Die 1747-L514 hat eine elektrische Stromlast von 0,090 bei 5VDC. Sie hat einen Mindeststromverbrauch von 1,75 Watt.Der eingebettete DH-485-Port unterstützt die Verwendung des 1761-NET-AIC-Moduls oder des Advanced Interface Converter (AIC)Zusätzlich sind die Speichertafeln des SLC 5/01 über das Allen-Bradley Data Table Access Modul (DTAM) zugänglich.
Der 1747-L514 kann mit einem optionalen nichtflüchtigen Speicher installiert werden.Kompatible EEPROMs sind 1747-M1 mit 1K User Words EEPROM, 1747-M2 mit 4 K User Words EEPROM mit einer 1747-M5-Speichermodul Adapter Steckdose. EEPROM-Module können verwendet werden, um Programme zu brennen, die in dem eingebauten Speicher gespeichert sind, der ein Random Access Memory (RAM) ist.Durch das Brennen des Programms in den nichtflüchtigen Speicher, kann das Benutzerprogramm automatisch geladen werden, sobald die Steuerung mit dem Stromzyklus betrieben wird.

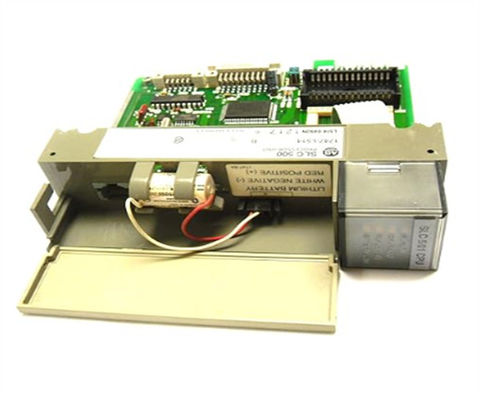

Es verwendet die 1747-BA-Lithium-Batteriesammlung mit einer Kondensator-Lebensdauer von 30 Minuten und eine Lithium-Batterie mit einer Lebensdauer von 2 Jahren für die Backup-Leistung für den Standard-RAM.Die 1747-L514 hat eine maximale Bit-Ausführungszeit von 4 μs und eine Gesamtmodul-Scanzeit von 8 ms/KWährend eines vorübergehenden Stromausfalls kann der Programm-Scan des Moduls je nach laufender Stromversorgung zwischen 20 ms und 3 s dauern.Es kommt mit einer Basis DH-485 Kommunikationsfähigkeit, die nur in einer Sklavenkapazität (Empfang) im Programmierkanal wirken kann. Die 1747-L514 hat einen Betriebstemperaturbereich von 0-60°C bei einer relativen Luftfeuchtigkeit von 5-95% und ist so konzipiert, dass sie einen Betriebsschlag von 30G aushält.und eine Schwingung von 2Die 1747-L514 ist C-UL, UL und CE-zertifiziert und bietet eine NEMA-Standard ICS 2-230 Industrielärm-Immunität.

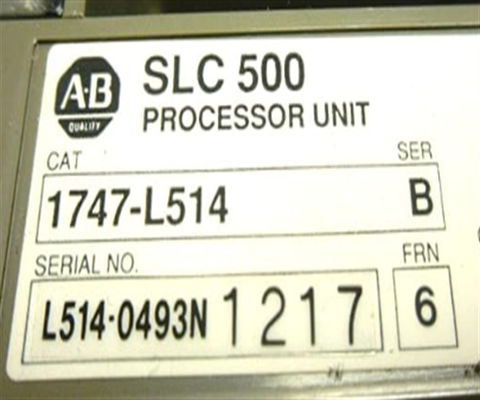

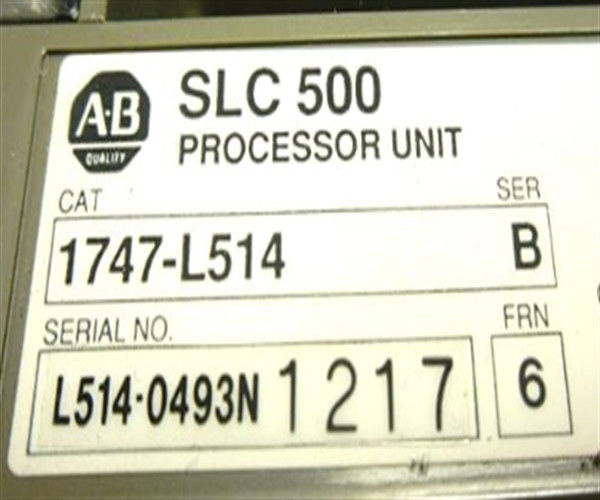

Um 1747-L514 Ser B
Der Prozessor der Serie B 1747-L514 ist ein Allen-Bradley SLC 500 Prozessor.Dieser Prozessor verfügt über bis zu 960 maximale I/O-Punkte mit 480 analogen I/O-Punkten, während der Benutzerspeicher bis zu 4000 Anweisungen speichern kannDer Prozessor der Serie B 1747-L514 hat eine Programm-Scan-Zeit von 8 Millisekunden. The recommended operating temperature range is from 0 to 60 degrees Celsius while the backplane current is rated at 105 milliamps at 24 Volts DC voltage and it is rated 350 milliamps at 5 Volts DC voltageDer 1747-L514-Prozessor der Serie B verfügt über das DH-485-Kommunikationsprotokoll und den Backup-Speicher, der eine EEPROM-Einheit ist.Das Gerät verfügt über bis zu 30 Schaltplätze für Fahrgestellmodule mit 3 I/O-Fahrgestellen und die I/O-Scanzeit beträgt 2.6 Millisekunden.
Alle Daten, die der Prozessor der Serie 1747-L514 B untersucht oder ändert, werden normalerweise in Dateien in den Datenspeicherbereichen der Speichereinheit gespeichert.Die Speicherbereiche speichern die Daten, die von den Eingangsmodule und die Daten, die an die Ausgabe-Module gesendet werden und die Entscheidungen durch die LogikDarüber hinaus speichert der Speicher die durch die Logik erzielten Zwischenergebnisse und die vorinstallierten Daten, einschließlich der Voreinstellungen und der Rezepte.Die Benutzer können die Programmdateien für die Programmlogik erstellen, die je nach der verwendeten Methode spezialisiert istZu den gängigen Programmiermethoden zählen die Leiterlogikprogrammierung, die Programmierung sequentieller Funktionsdiagramme und die strukturierte Textprogrammierung.Die 1747-L514 Serie B Prozessor Programmdateien enthalten die Anweisungen, die die Eingänge sowie die Ausgänge und die Rückgabe Ergebnisse zu untersuchen.
Technische Spezifikationen für 1747-L514
| Hersteller |
Rockwell Automatisierung |
| Teilnummer/Katalognummer |
1747 - L514 |
| Marke |
Allen-Bradley |
| Beschreibung des Produkts: |
SLC 500 Modular-Style-Hardwareprozessor-Einheit |
| Programmspeicher |
4K |
| Höchstzahl der Module: |
30 Module |
| Speichertypen: |
RAM-Speicher mit Kondensatorunterstützung |
| Erweiterungsspeicher: |
1747-M1 - 1 K Nutzerwörter EEPROM; 1747-M2 - 4 K Nutzerwörter EEPROM |
| Steckdose des Adapters: |
1747-M5 |
| Unterricht: |
Bit; Timer und Controller; Vergleich; Grundmathematik; Bewegen, Kopieren und Bit Shift; Sequenzer; Springen und Subroutine; |
| Zugewiesener Zeitpunkt: |
Schlitze 0 |
| Hintergrundstrom: |
0.090 A bei 5VDC |
| Reihe |
SLC 500 |
| Modultyp |
SLC 5/01 Verarbeiter |
| Eingang und Ausgang |
960 Höchstbetrag |
| Analog I/O |
480 |
| Benutzerspeicher |
4,000 Anweisungen |
| Zeit der Programmscanning |
8 Millisekunden |
| I/O-Scanzeit |
2.6 Millisekunden |
| I/O-Fahrwerk |
3 |
| Schlitze für Fahrgestellmodule |
30 |
| Kommunikation |
DH-485 |
| Sicherungsspeicher |
EEPROM |
| Hintergrundstrom (5 Volt Gleichstrom) |
350 Milliampere |
| Hintergrundstrom (24 Volt Gleichstrom) |
105 Milliampere |
| Betriebstemperatur |
0 bis 60 °C |
| UPC-Kennzeichnung |
10662073748271 |
| Klasse |
Prozessoren für die Zentralverarbeitungseinheit |
| Kommunikationshäfen |
DH 485 |
| Gedächtnis |
4KB |
| Speichergröße |
4 KB |
| Stromversorgung |
1746-P1 bis 1746-P7 |
