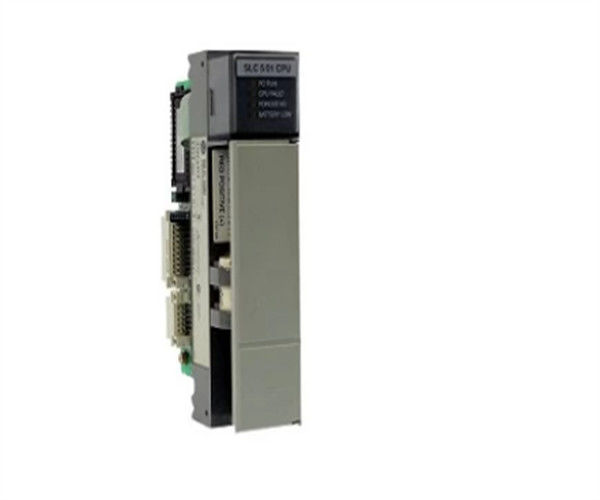

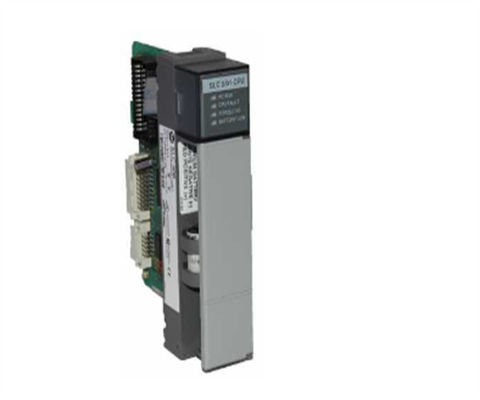

Allen-Bradley 1747-L511 SCL 500 Steuerprozessor Installation und Bedienungsanleitung

Beschreibung

Das 1747-L541 ist ein Steuerungsmodul für die SLC 500 Modular Hardware von Allen-Bradley.und eingebaute Kommunikationsschnittstellen wie 9-Pin RS-232 und Data Highway Plus (DH+)Es kann 4096 Eingabepunkte und 4096 Ausgabepunkte mit einer analogen E/A-Zählung von 480, 16K Wörtern Benutzerspeicher und einer E/A-Scanzeit von 0,225 Millisekunden erfassen.

Der Allen-Bradley 1747-L541 ist ein SLC 5/04-Prozessor, der Teil der SLC 500-Serie ist, zu der auch die Controller 1747-L541, L542 und L543 gehören.Es ist ein leistungsstarker Prozessor mit schnellerer Kommunikation und kürzerer ProgrammdurchführungDer SLC 5/04 verfügt über 16K, 32K oder 64K Wörter Speicher und kann maximal 4096 Eingabe- und Ausgabepunkte steuern.Der 1747-L541 verfügt über einen eingebauten DH+-Kanal, der erweiterte Nachrichtenfunktionen und Hochgeschwindigkeitskommunikation unterstütztEs verfügt auch über einen RS-232-Kanal zur Unterstützung von DF1-Radio-Modem, DH-485, ASCII und Modbus-RTU-Kommunikation.Es enthält fortgeschrittene Mathematikanweisungen und verschiedene zusätzliche AnweisungenEs unterstützt auch Remote-E/A, DeviceNet-Pass-Through und indirekte Adressierung.

Die 1747-L541 hat eine typische Programmscanningzeit pro Schlüsselwort von 0,9 Millisekunden und eine typische I/O-Scanzeit von 0,225 Millisekunden.Es erfordert eine Backplane-Strombelastung von 1 Ampere bei 5 Volt Gleichstrom und von 200 mA bei 24 Volt GleichstromEs hat einen 1-Millisekunden-Selektierbaren Zeitunterbrechung (STI) und 0,5 Millisekunden Discrete Input Interrupt (DII).es verwendet ein 1747-M13 Flash-basiertes Speichergerät mit einem 64 KB-SpeicherDer SLC 5/04 verfügt über einen 3-Positions-Taste-Schalter auf der Frontplatte zur Auswahl der Lauf-, Fernbedienungs- oder Programmmodi.und RS-232 LED-Statusindikatoren zur Fehlerbehebung und DiagnoseDie Prozessoren der SLC 500-Serie verfügen über ein einfaches, kostengünstiges Design mit einer langjährigen Erfahrung in der Installation in Anwendungen wie HVAC-Steuerung, SCADA und Materialbehandlung.

Der Allen-Bradley 1747-L541 ist ein SLC 5/04-Controller mit einem integrierten 16 KB-Benutzerspeicher, der für den Umgang mit bis zu 4096 Eingaben und Ausgängen ausgelegt ist.Dieser Controller gehört zum modularen Stil SLC 500 Programmierbarer Logikcontroller (PLC).

The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. Der RS232-Kommunikationsanschluss ist konfigurierbar für DF1- und DH485-Peer-to-Peer-Topologie, während DH+-Kommunikation eine erweiterte Entfernung und Multi-Drop-Topologie unterstützt.

Alternativ kann der RS232-Kommunikationsanschluss auch mit einem 1761-NET-AIC verwendet werden, damit der serielle Port eine Verbindung zu einem Multi-Drop-Netzwerk herstellen kann.Die Standardeinstellungen für den Kommunikationsanschluss sind kein Handschlag., 19.2 Kbaud, CRC Fehlerprüfung, Duplikatpaket, Erkennung von und keine Parität für RS232-Port und 57.6 Kbaud, Knotenadresse = 1 für Data Highway Plus (DH+).

Die Steuerung 1747-L541 benötigt ein SLC 500-Rack zur Montage und Anbindung an die elektronische Rückseite.Eine System-Stromversorgung ist auch erforderlich, um die interne Schaltung des Prozessors durch die elektronische Backplane.

Dieser Controller ist nach den US-amerikanischen und kanadischen Sicherheitsnormen UL-konform und mit C-Tick gekennzeichnet.

Merkmale der1747 - L511

• Hintergrundstrom:
  • Bei einer Leistung von 350 mA @ 5VDC
  • 105mA @ 24VDC
• 1,000 Anweisung des Benutzerspeichers
• Bis zu 1kb Speicher, Batterie-RAM
• 10,6 ms/K Programm-Scanzeit
• 20,6 ms E/A-Scanzeit
• 3 E/A-Chassis
• 30 Schlitze für Fahrwerksmodule
• EEPROM-Sicherheitsspeicher
• Umgebungstemperatur und Betriebstemperatur von 32 bis 140 °F
• 1747-BA-Akku-Zusatzspeicher
