Allen-Bradley SLC 500 1747-L511 Steuerung Prozessor Installation und Bedienungsanleitung

Beschreibung der Verordnung (EG) Nr. 1747-L511

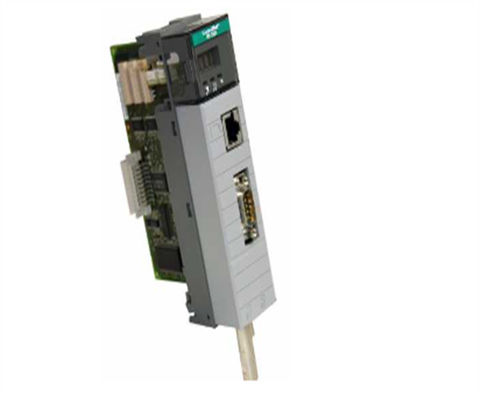

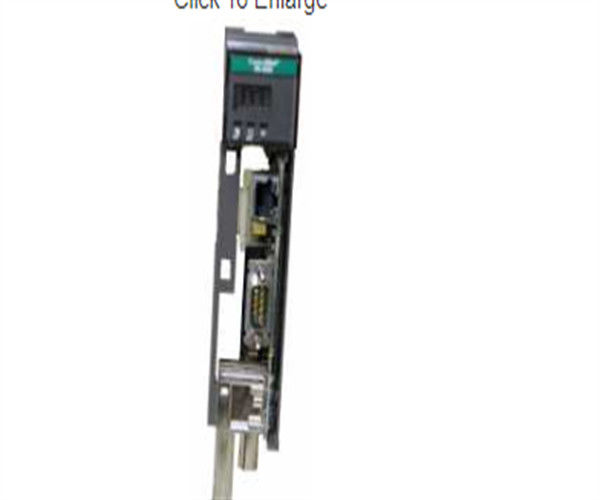

Das 1747-KFC15 von Allen-Bradley ist ein SLC 500 ControlNet RS-232 Interface Modul.Es erleichtert die Kommunikation zwischen dem modularen Prozessor SLC 500 und dem ControlNet-Netzwerk über den seriellen Port RS-232.Das Modul verfügt über zwei Anschlüsse, die die Verbindung zu Geräten ermöglichen: den seriellen RS-232C-Anschluss und den Netzwerkzugangsanschluss.Der RS-232C-Anschluss ermöglicht eine volle oder halbduplex-Kommunikation mit einem seriellen Port auf dem angeschlossenen SLC 500-Prozessor, während der Netzwerkzugangsanschluss es einem ControlNet-Programmierterminal oder -Gerät erlaubt, sich ohne Beeinträchtigung der Kabellaufführung mit dem Modul zu verbinden.Die 1747-KFC15 verwendet Port 2 für ControlNet und Port 3 für DF1 Kommunikation. Es kann eingebettete Antworten senden, die DF1 ACK oder NAK sind, die in eine andere DF1-Nachricht eingebettet sind.Es hat auch Nachrichten-Antwort-Time-out, die Unterstützung Speicherpuffer-Management mit einem Standardwert von 32 Sekunden.

Das Modul 1747-KFC15 ist mit Status-LEDs ausgestattet, die die Kommunikationsaktivitäten des Moduls sowie die Betriebsbedingungen anzeigen.Diese Konfiguration sollte durchgeführt werden, wenn das Modul ausgeschaltet ist. Wenn Benutzer dieses Modul erwerben, sollten sie sicherstellen, dass sie das RS-232-Kabel sowie die Benutzerhandbuch mit ihm erhalten.und UL-ListeEs ist jedoch anfällig für Schäden durch elektrostatische Entladungen, die die internen Halbleitergeräte beeinträchtigen können.4 Pfund und kann bei einer Temperatur von 32 bis 140 Grad Fahrenheit funktionieren.

Rockwell Haftungsausschluss: Das Produkt ist ein gebrauchter Überschuss. PDF Supply ist kein autorisierter Überschusshändler oder verbundene Firma des Herstellers dieses Produkts.Das Produkt kann ältere Datumscodes oder eine ältere Serie haben als die, die direkt von der Fabrik oder den autorisierten Händlern erhältlich ist.. Da PDF Supply kein autorisierter Distributor dieses Produkts ist, gilt die Garantie des Originalherstellers nicht.PDF Supply gibt keine Erklärung darüber ab, ob ein PLC-Produkt Firmware und, wenn es Firmware hat, ob die Firmware die Revisionsstufe ist, die Sie für Ihre Anwendung benötigen.PDF Supply gibt auch keine Zusicherungen hinsichtlich Ihrer Fähigkeit oder Ihres Rechts, Firmware für das Produkt von Rockwell herunterzuladen oder anderweitig zu erhaltenPDF Supply gibt auch keine Zusicherungen über Ihr Recht, solche Firmware auf dem Produkt zu installieren.PDF Supply wird keine Firmware für Sie beschaffen oder liefern. Es ist Ihre Pflicht, die Bedingungen einer Endbenutzerlizenzvereinbarung oder eines ähnlichen Dokuments in Bezug auf den Erwerb oder die Installation von Firmware einzuhalten.

Der Allen-Bradley 1747-KFC15 ist ein SLC500 ControlNet RS-232 Interface-Modul. Dieses Modul kommuniziert mit dem SLC 500 Prozessor über das ControlNet-Netzwerk.Der Allen-Bradley 1747-KFC15 untersucht das Leiterprogramm des ProzessorsDieses Modul ist eine Brücke zwischen dem ControlNet-Netzwerk und dem RS-232C-Serieanschluss des SLC500-Prozessors.Die 1747-KFC15 verbindet sich mit einem ControlNet-Netzwerk von einem (Kanal A) oder beiden BNC-AnschlüssenDer Allen-Bradley 1747-KFC15 verfügt über zwei Anschlussanschlüsse.Der RS-232C-Serieanschluss bietet eine Halb-Duplex- und Voll-Duplex-KompatibilitätBeide kommunizieren mit dem seriellen Port Ihres SLC500-Prozessors. Der Netzwerkzugangsport verbindet das ControlNet-Programmierterminal mit diesem Modul.Dies ist für den vollen Netzwerkzugang ohne Unterbrechung der Kabelverkabelung. Der serielle Port verwendet das DF1-Protokoll, wenn der Netzwerkzugangsport direkt verarbeitet wird. Der Allen-Bradley 1747-KFC15 ist mit den DIP- und Drehtasten im Modul konfigurierbar.Dieses Modul ist eine offene Ausrüstung.. Es muss während des Betriebs in seinem Gehäuse installiert werden, um den Sicherheitsschutz zu gewährleisten. Dieses Modul hat eine Betriebstemperatur von 32-140° F.Die Lagertemperatur dieses Moduls beträgt zwischen 40 und 185° F.. Die relative Luftfeuchtigkeit dieses Moduls beträgt 5-95% ohne Kondensation.
