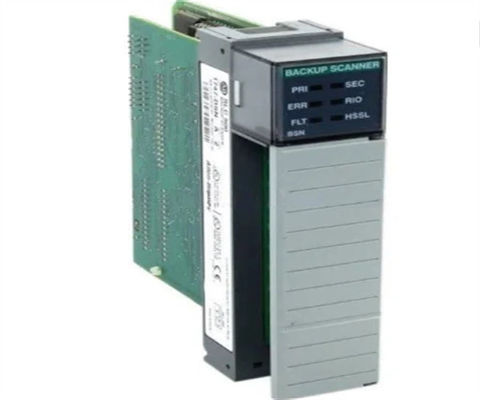

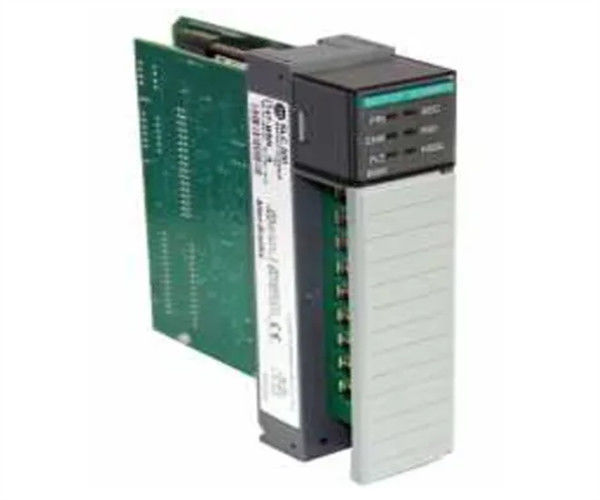

1747-BSN Allen-Bradley Backup Scanner Modul Rockwell Automatisierung

Um 1747-BSN Ser A

The 1747-BSN Series A module is an Allen-Bradley SLC 500 backup scanner module featuring a backplane current of 800 milliamps at 5 Volts DC while the cable type used on the unit is the Belden 9463 cableDas 1747-BSN-Modul der Serie A ist mit den Prozessoren SLC 5/02, 5/03, 5/04 und 5/05 kompatibel.Das Gerät verfügt über einen 6-Pin Phoenix-Anschluss und kommt mit einem Hochgeschwindigkeits-Kommunikationskanal zwischen den 2 modularen SLC 500 Prozessoren. Das Modul der Serie A von 1747-BSN ist mit einem Backup-System ausgestattet, das eine Reihe von Modulen verwendet und mit einem oder mehreren Modulen ausgestattet ist, die sich im Primärsystem befinden.Die 1747-BSN Serie A Modul kommt auch mit 1 oder mehr ergänzenden Modulen, die in sekundärem oder Backup-System. The primary system is responsible for controlling the operations of the remote I/O while the secondary system is responsible for monitoring the communications of the module by using the high-speed serial link.

Das Modul der Allen-Bradley 1747-BSN Serie A verfügt über die Möglichkeit, von einem Kommunikationskanal zum anderen zu wechseln, um einen kontinuierlichen Informationsfluss zu gewährleisten.Der Anfangskanal kann als Remote-E/A-Kanal oder als Data Highway Plus (DH+) kanalisiert werden.Der zweite Kanal ist 1, der für die Umschaltung von 1 RS232/485 Kanal verwendet wird, um eine Verbindung für die elektronischen Bedieneroberflächen zu schaffen.Bei der Übertragung der Kontrolle von einem bestimmten Verarbeiter auf einen anderen, die Ausgangsmodule im Ferngestell des Moduls der Serie 1747-BSN A sind so eingestellt, dass sie den letzten Zustand der Einheit beibehalten, bis das Sekundärprozessorprogramm die Steuerung übernimmt.

Technische Spezifikationen für 1747-BSN
