Allen-Bradley 1747-ASB PLC I/O Modul Signalbereich 4...20mA für eine genaue Datenübertragung

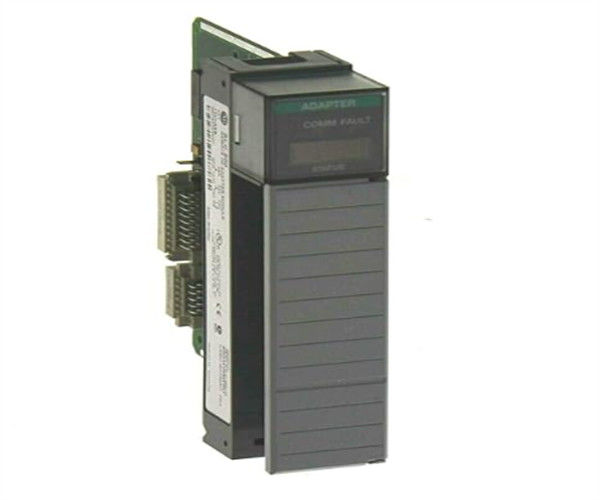

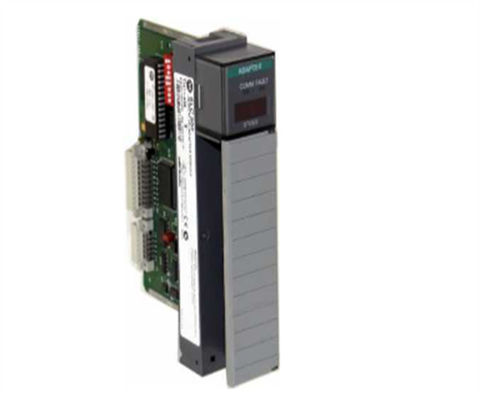

Beschreibung von 1747-ASB

Das Allen-Bradley 1747-ASB ist ein Remote-I/O-Adaptermodul, das Teil des SLC 500-Systems ist.Es stellt eine Kommunikationsverbindung zwischen SLC- oder PLC-Scannern und verschiedenen 1746 I/O-Modulen über Remote I/O her. Die Remote I/O-Verbindung besteht aus einem Master-Gerät, d. h. einem SLC- oder PLC-Scanner, und einem oder mehreren Slave-Geräten, die Adapter sind.Die SLC- oder PLC-Bildtabelle erhält die I/O-Modul-Bildkartierung direkt von ihrem ChassisFür die Bildkartierung unterstützt es sowohl diskreten als auch Blockübertragungen.Es ist in das Fahrwerk mit dem SLC 500 Prozessor installiert und es scannt I / O im FahrwerkDas 1747-ASB-Modul verfügt über einen 375 mA Hintergrundstrom bei 5 V und 0 mA bei 24 V. Es hat eine minimale und maximale Wärmeableitung von 1.875 W.Es kann I/O-Daten über eine Entfernung von bis zu 3040 Metern kommunizieren und unterstützt 57.6K, 115.2K und 230.4K Baudraten. Es ermöglicht eine benutzerdefinierte Bildgröße von bis zu 32 logischen Gruppen und steuert bis zu 30 Chassis-Slots.Der 1747-ASB bietet auch nichtflüchtige Speicher und erweiterte Knotenfähigkeit für bis zu 32 AdapterFür die Verdrahtung ist das Belden 9463 oder ähnliches Kabel zu verwenden, das keine Benutzerprogrammierung erfordert.Es verwendet einen 6-Pin Phoenix Connector für die Verbindung zwischen der Remote I / O-Verbindung und dem ProzessorDas 1747-ASB-Modul unterstützt alle SLC 501 I/O-Module wie Grundmodule, Widerstandsmodule, Hochgeschwindigkeitszählermodule usw.Es verfügt über drei 7-Segment-Displays mit erweiterter Fähigkeit zur Anzeige von Betriebszustand und FehlernDie 1747-ASB ist für den Einsatz in einer industriellen Umgebung bestimmt und bietet eine NEMA-Standardlärmsicherheit.

Der 1747-ASB ist ein Remote IO-Adapter, der zur Automatisierungsplattform SLC 500 gehört.Schnittstellenkarten und Gateways zur Einrichtung von Remote IO-Konnektivität.

Für PLC-Anwendungen besteht der Hauptzweck dieses Moduls darin, verteilte IO-Anwendungen über ein Remote-I/O-Netzwerk zu implementieren.die Ausdehnung hat eine begrenzte Kabellänge und eine sehr begrenzte SLC-Chassis-ErweiterungMit einem 1747-ASB können bis zu 32 SLC-Chassis mit einem 1747 RIO-Scanner verwendet werden, wobei die anwendbare Entfernung 762 Meter oder 2500 Fuß für 230,4 KBaud, 1524 Meter oder 5000 Fuß für 115.2 KBaud und 3048 Meter oder 10Bis zu 30 ist die Steuerungskapazität dieses Adapters,Diese 30-Slot-Grenze kann auf verschiedene Chassis oder Rack mit jedem Rack mit einem RIO-Scanner und einer Stromversorgung installiert segmentiert werden.

Neben der Kommunikation mit Remote-IO-Scannern kann dieses Modul auch zur Kommunikation mit Allen-Bradley-Kommunikationskarten verwendet werden, die direkt an einem PC montiert sind.Dies ermöglicht die Fernprogrammierung und Konfigurationsfähigkeit sowie die Fernsteuerung über eine Überwachungskontrolle und Datenerfassung (SCADA)Alternativ dazu:Allen-Bradley Human-Machine-Interfaces (HMI) wie PanelView-Produkte können mit einem Remote-I/O-Adapter ergänzt werden, mit dem das HMI den Prozess ähnlich wie ein SCADA-System steuern kann.

This Remote I/O adapter also supports communication with Allen-Bradley encompass partner products and 3rd party gateways and converters for implementing 3rd party communication with other automation products.

Geschätzte Versandgrößevon 1747-ASB
Abmessungen: 2,0" x 6,0" x 5,0"
(5,1 cm x 15,2 cm x 12,7 cm)
Gewicht: 0 Pfund 7,1 Unzen (0,2 kg)
