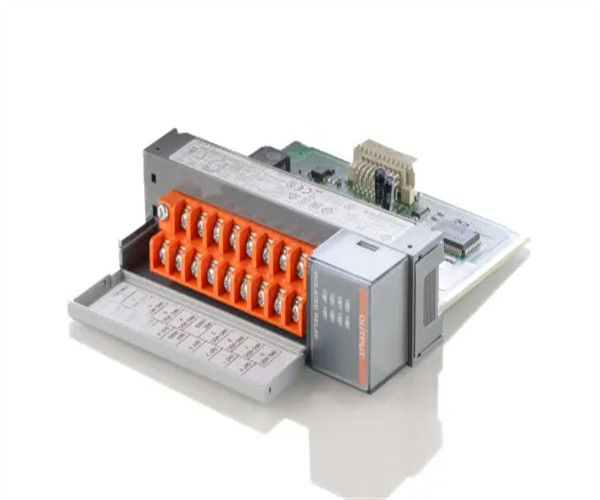

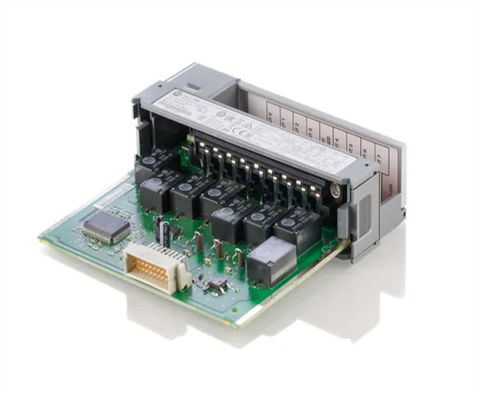

Allen-Bradley 1746-OX8 SLC 500 Isoliertes Relais-Ausgangsmodul, 8 Punkte

Beschreibung von 1746-OX8

Das Allen-Bradley 1746-OX8 ist ein Kontakt-Ausgangsmodul der SLC 500-Familie von programmierbaren Steuerungen.Es hat eine Betriebsspannung zwischen 5-125V DC und 5-265V AC. Darüber hinaus arbeitet das 1746-OX8 bei einem Backplane-Strom von 85mA bei 5V Gleichstrom und 90mA bei 24V Wechselstrom. Die Wärmeableitung für das Modul beträgt 0,825W pro Punkt.590W mit insgesamt 8.60 W.

Der 1746-OX8 hat eine maximale Widerstandslastverzögerung von 10,0 ms beim Einschalten und 10,0 ms beim Ausschalten. Der Backplane-Stromverbrauch für das Modul beträgt 0,085 A bei 5 V Gleichstrom und 0,090 A bei 24 V Gleichstrom.das Modul hat eine maximale Leckage von 0 mA im Ausfallzustand und einen Mindestlaststrom von 10 mA bei 5 V GleichstromDer Kontinustrom pro Modul muss begrenzt werden, um zu verhindern, dass die Modulleistung 1440VA überschreitet.0A bei 240 V Wechselstrom, und einen Relaiskontakt von 15A mit einem Bruch von 1,5A. Darüber hinaus hat der 1746-OX8 einen Relaiskontakt von 0,22A und 1,2A bei 125V Gleichstrom bzw. 24V Gleichstrom.

Die 1746-OX8 ist in einer gefährlichen Umgebung zugelassen.Die Betriebstemperatur des 1746-OX8 liegt zwischen 0 und 60 °C (32 bis 140 °F) und die Nichtbetriebstemperatur liegt bei 5 bis 95% nicht kondensierender Betriebsfeuchtigkeit zwischen -40 und 85 °C (-40 bis 185 °F).Das Modul entspricht dem NEMA-Standard CS-232 für Lärmstandards. Das 1746-OX8 hat eine Betriebsvibrationsverschiebung von 0,015 ̊ Peak bei einer Geschwindigkeit von 5-57 Hz mit einer Beschleunigung von 2.5g bei 57-2000HzEs hat einen Betriebsschlag von 10 g und eine Isolierung von 1500 V.

Ungefähr 1746-OX8

Das Allen-Bradley 1746-OX8-Modul ist ein SLC 500-Kanal zum Kanalisieren eines isolierten Relais-Ausgangsmoduls.Die Nichtbetriebstemperatur beträgt -40 bis 185 Grad Fahrenheit.Die empfohlene Betriebsfeuchtigkeit beträgt 5 bis 95%. Die geräuschdichte Schalldichte entspricht der Norm NEMA ICS 2-230. Die Betriebsvibrationsrate beträgt 0.015 Zoll Bewegung bei 5 bis 57 Hertz. Die Betriebsschlagleistung des Moduls 1746-OX8 beträgt 10 g. Das Modul ist nach den UL-, CSA- und CE-Normen zertifiziert.Die minimale Wärmeableitung bei fehlender Feldleistung beträgt 2Die Gesamtwärmeabgabe des Moduls bei allen Ausgängen beträgt 8,6 Watt.

Das Modul 1746-OX8 hat 8 einzeln isolierte Ausgänge. Bei 24 Volt Gleichspannung verbraucht das Modul 0,09 Ampere Strom und bei 5 Volt Gleichspannung verbraucht das Modul 0,085 Ampere.Im eingeschalteten Zustand beträgt die Signalverzögerung bei maximaler Widerstandslast 10 Millisekunden.Der Betriebsspannungsbereich bei einer Gleichspannungsversorgung von 5 Volt beträgt 5 bis 125 Volt und bei einer Gleichspannungsversorgung von 24 VoltDie maximale Leckage beträgt 0 Milliampere. Die empfohlene Mindestbelastung beträgt 10 Milliampere bei 5 Volt Gleichstrom. Bei 120/240 Volt Wechselstromder Dauerstrom pro Punkt beträgt 2Bei 125 Volt Gleichstrom beträgt der Dauerstrom pro Punkt 1 Ampere und bei 24 Volt Gleichstrom 2 Ampere.

Technische Spezifikationen für 1746-OX8

Rockwell Haftungsausschluss: Das Produkt ist ein gebrauchter Überschuss. PDF Supply ist kein autorisierter Überschusshändler oder verbundene Firma des Herstellers dieses Produkts.Das Produkt kann ältere Datumscodes oder eine ältere Serie haben als die, die direkt von der Fabrik oder den autorisierten Händlern erhältlich ist.. Da PDF Supply kein autorisierter Distributor dieses Produkts ist, gilt die Garantie des Originalherstellers nicht.PDF Supply gibt keine Erklärung darüber ab, ob ein PLC-Produkt Firmware und, wenn es Firmware hat, ob die Firmware die Revisionsstufe ist, die Sie für Ihre Anwendung benötigen.PDF Supply gibt auch keine Zusicherungen hinsichtlich Ihrer Fähigkeit oder Ihres Rechts, Firmware für das Produkt von Rockwell herunterzuladen oder anderweitig zu erhaltenPDF Supply gibt auch keine Zusicherungen über Ihr Recht, solche Firmware auf dem Produkt zu installieren.PDF Supply wird keine Firmware für Sie beschaffen oder liefern. Es ist Ihre Pflicht, die Bedingungen einer Endbenutzerlizenzvereinbarung oder eines ähnlichen Dokuments in Bezug auf den Erwerb oder die Installation von Firmware einzuhalten.

Geschätzte Versandgrößemit einer Breite von nicht mehr als 20 mm
Abmessungen: 5,0" x 2,0" x 6,0"
(Mehr als 12,7 x 5,1 x 15,2 cm)
Gewicht: 0,4 kg
Zollcode: 8538907080
