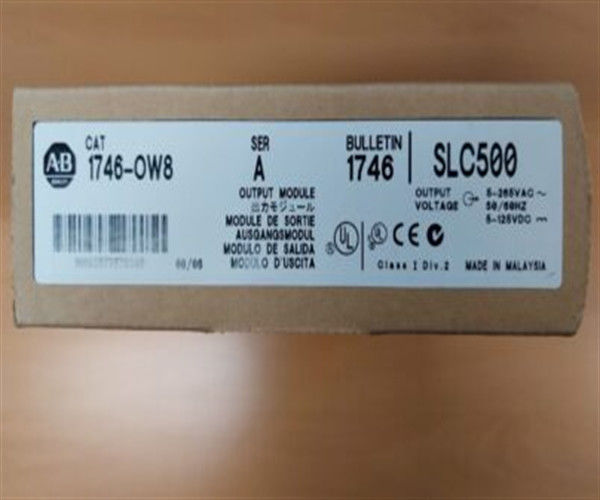

1746-OW8 Allen-Bradley Digital Output Modul 8 Punkt-Relay

Beschreibung von 1746-OW8

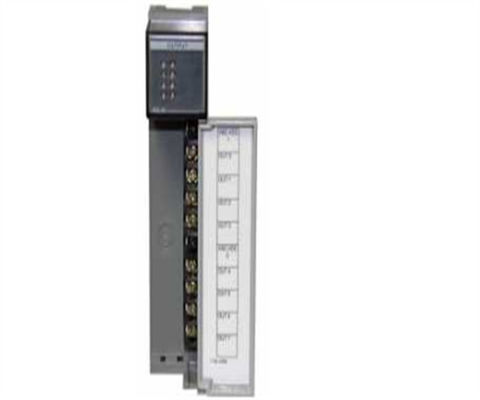

Allen-Bradley 1746-OW8 ist ein Kontakt-Ausgangsmodul aus der SLC 500-Familie. Es verfügt über 2 Sätze von 4 Ausgängen, so dass es insgesamt 8 Relais-Ausgänge hat.Die Wärmeablösung beträgt 0.138W pro Punkt, mit einer Mindest- und Maximal-Auslösung von 2,59W und 3,7W. Der 1746-OW8 zieht einen Backplane-Strom von 85mA bei 5V und 90mA bei 24V. Er arbeitet mit einer AC/DC-Spannungskategorie.Die 1746-OW8 hat einen Spannungsbereich (Betriebsspannung) von 5-125 V Gleichstrom oder 5-265 V Wechselstrom, eine Signalverzögerung von 10 ms sowohl für ON als auch für OFF (maximale Widerstandslast) und einen Dauerstrom von 16 A pro Modul auf Wechselstrom und 8 A pro Standard.

Die 1746-OW8 ist von der CSA für den Einsatz in gefährlichen Gebieten der Klasse 1, Abteilung 2 zertifiziert.Es ist am besten bei Temperaturen zwischen -40 und 85 Grad Celsius zu lagernEs sollte in Umgebungen mit Temperaturen zwischen -25 und 60 Grad Celsius betrieben werden. Bei 10-500 Hz kann das 1746-OW8 eine Vibration von 2 g und einen Stoß von 30 g bei Betrieb aufnehmen.Dieses Modul ist für den Einsatz in Industrieanlagen mit einem Schadstoffgehalt von weniger als 2 geeignet.. (Diese Stufe ist in EN/IEC0664-1 beschrieben) Mit Hilfe von LED-Leuchten kann der Status jedes Ausgangspunktes überwacht werden, wodurch der Fehlerbehebungsprozess erleichtert wird.Ein Farbband ist auf der Vorderseite des 1746-OW8 verfügbar, um einen abnehmbaren Terminalblock mit dem richtigen Modul abzugleichenDie abnehmbaren Endgeräteblöcke sind auch farbcodiert, um die Genauigkeit zu erhöhen.

Das Allen-Bradley 1746-OW8 SLC 500 Digital Input Module verfügt über acht (8) Ausgänge.Fahrenheit) und die Nichtbetriebstemperatur beträgt -40-85°. Celsius (-40-185 Grad Fahrenheit) bei relativer Luftfeuchtigkeit von 5-95% ohne Kondensation. Die Betriebsvibration dieses Moduls beträgt 2 g bei 10-500 Hz und der Betriebsschlag dieses Moduls beträgt 30 g.Die Allen-Bradley 1746-OW8 hat eine maximale Wärmeabgabe von 30,7 Watt mit 0,138 Watt pro Punkt.

Das Allen-Bradley 1746-OW8 Digital Input Module verfügt über einen Betriebsspannungsbereich von 5-125 V Gleichstrom und 5-265 V Wechselstrom bei 47-63 Hz. Der Hintergrundstrom bei 5 V Gleichstrom dieses Moduls beträgt 85 mA.Der Hintergrundstrom bei 24 V Gleichstrom dieses Moduls beträgt 90 mADie Allen-Bradley 1746-OW8 wird als offene Ausrüstung geliefert.Dieses Modul sollte in einer Umgebung mit einem Schadstoffgehalt von höchstens Schadstoff 2 (gemäß der Definition in der EN / IEC0664-1-Veröffentlichung) installiert werden, wenn es in einer Zone 2 eingesetzt wird.Das Gehäuse darf nur mit Hilfe eines Geräts oder eines Werkzeugs zugänglich sein.Nicht ausschalten, wenn sich die Ausrüstung in einem gefährlichen Bereich befindet.Wird dies nicht beachtet, entsteht ein gefährlicher elektrischer Bogen.Das Allen-Bradley 1746-OW8 ist ein von Allen-Bradley hergestelltes Acht-Kanal-Relais-Ausgabemodul, das mit der Plattform SLC 500 Programmierbarer Logikcontroller (PLC) verwendet wird. Es ist speziell kompatibel mit Fest- oder Modular-Style-Hardware für den Einsatz mit SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 und SLC 5/05 Controller.

Dieses Modul ist mit Betriebsspannungskategorien von 5 - 125 VDC und 5 - 265 VAC zu verwenden.Dieses Modul ist in zwei (2) Gruppen mit jeweils vier (4) Kanälen unterteilt, um den Betrieb mit unterschiedlichen oder gleichen Spannungen zu ermöglichen.. Überspannungsschutzvorrichtungen können installiert werden, um die Betriebsdauer der Module zu maximieren.

Abgesehen von SLC-Prozessoren ist dieses Modul für den Einsatz in der Remote-E/A-Topologie kompatibel.Andere Slots sind für dieses Modul kompatibel.

Mit dem Einsatz des 1746-OW8 kann die Notwendigkeit von Zwischenrelais beseitigt werden.Da dieses Modul bereits die genannten Fähigkeiten unterstützt, wird die Notwendigkeit einer Zwischenschaltung beseitigt, wodurch der Platzsparnis und die Kosteneffizienz erhöht werden.

Dieses Modul verfügt über eine ähnliche Signalverzögerung von 10,0 ms für den Ein- und Ausschaltvorgang bei maximaler Widerstandslast.Der Dauerstrom pro Modul beträgt 16.0 Ampere Wechselstrom mit 8,0 A pro Gruppe. Er nimmt unabhängig vom Anbaufläche einen einzigen Schlitz des Fahrwerks ein.
