Allen-Bradley 1746-OV16 SLC 16-Punkte-Digital-Ausgangsmodul

Beschreibungmit einer Breite von nicht mehr als 20 mm

Das Allen-Bradley 1746-OW16 ist ein SLC 500 Digital Contact Output Modul.) Relaiskanäle mit einer Betriebsspannung von 5-265 Volt AC oder 5-125 Volt DCEs verfügt über zwei (2) Ausgangsgruppen mit acht (8) Kanälen pro Common.

Das Allen-Bradley 1746-OW16 ist ein Allen-Bradley diskretes Ausgangsmodul, das mit der SLC 500-Produktfamilie verwendet wird.

Dieses Modul ist ideal für Anwendungen geeignet, bei denen eine Mischung von Spannungskategorien besteht, wie z. B. Gleichspannung mit einem Bereich von 5 - 125 VDC und 5 - 265 VA.Es hat zwei (2) Eingangsgruppen mit einem (1) gemeinsamen Terminal pro GruppeDiese Gruppierungen ermöglichen es einer Gruppe, mit einer Gleichspannung zu arbeiten, während die andere Gruppe mit einer Wechselspannung arbeitet.Die Verwendung dieses Moduls eliminiert die Notwendigkeit der Implementierung von Schaltkreisen.

Bei 120 VAC beträgt der Brechampereinfluss 15 A, während der Brechampereinfluss 1,5 A beträgt. Bei 240 VAC beträgt der Brechampereinfluss 7,5 A und der Brechampereinfluss 0,75 A.Dauerstrom für Wechselstrom ist 2.5 A. Bei Betrieb mit 125 VDC beträgt der Leistungskontakt 0,22 A und der Leistungskontakt 1,2 A. Bei 125 VDC beträgt der Dauerstrom 1,0 A und bei 24 VDC 2,0 A.Es wird empfohlen, die Überspannungsschutzvorrichtungen für jeden Kanal extern zu installieren.Die Verwendung dieser Geräte verhindert Schäden am Modul und verlängert so die Lebensdauer des Moduls.

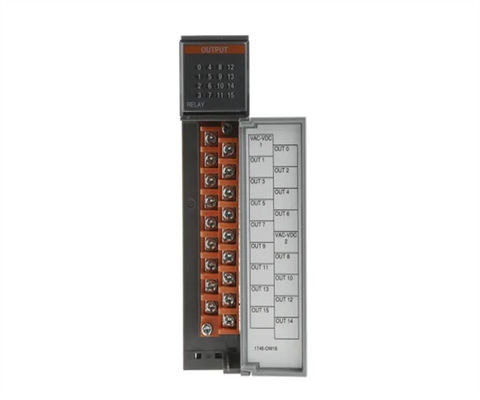

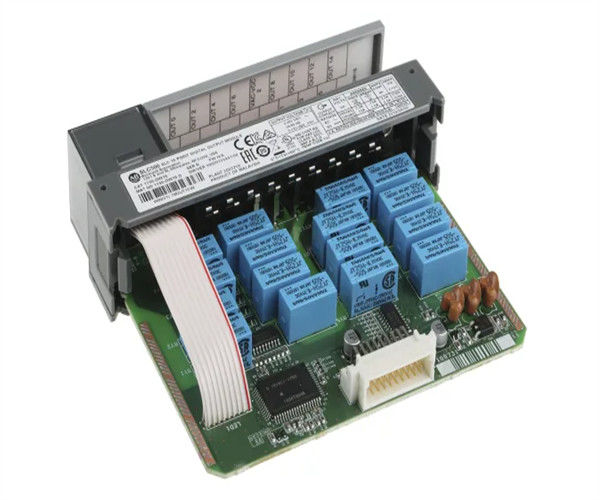

Das Allen-Bradley 1746-OW16 ist ein in Allen-Bradley® SLC 500 Discrete Ausgangsmodul.Dieses Modul hat sechzehn (16) Relaiskontakt-Ausgänge mit zwei (2) Gruppen mit acht (8) Punkten pro gemeinsamen.

Die Installation dieses Moduls erfordert keine Exposition gegenüber Chemikalien, da Chemikalien die Dichtungseigenschaften der Dichtungsmaterialien beeinträchtigen können.

Die 1746-OW16 verfügt über zwei Betriebsspannungen: 5 - 125 V Gleichspannung und 5 - 265 V Gleichspannung.Der 1746-OW16 hat einen höheren Backplane-Stromverbrauch im Vergleich zu anderen Relais-AusgangsmodulenEs verfügt über einen Backplane-Stromverbrauch von 0,17 A bei 5 V Gleichstrom und einen Backplane-Stromverbrauch von 0,18 A bei 24 V Gleichstrom. Es hat einen Mindestlaststrom von 10 mA bei 5 V Gleichstrom.Die 1746-OW16 hat eine maximale Wärmeabspaltung von 5.7 W. Außerdem hat er einen maximalen Dauerstrom pro Modul von 16 A.Bitte beachten Sie den Dauerstrom pro Modul, um sicherzustellen, dass der Dauerstrom pro Modul so begrenzt ist, dass die Modulleistung 1440VA nicht übersteigt..

Das Modul 1746-OW16 ist einfach zu bedienen, daher können Sie das Modul mit Ihrem Computer einrichten.Es verfügt auch über einen abnehmbaren Terminalblock, mit dem Sie alle Kabel oder Jumper leicht an das Modul anschließen könnenBitte sichern Sie die externen Verbindungen zum Modul mit Schiebeverschlüssen, Schrauben, Gewindeverbindungen oder anderen mit diesem Produkt bereitgestellten Verbindungsmitteln.

Der Allen Bradley 1746-OV16 ist ein SLC 500 Allzweck-Strom-Sinking-Digital-Ausgabe-Modul.Es hat 16 Ausgabepunkte, die 16 Punkte pro gemeinsamenDie maximale Signalverzögerung während des Stillstands beträgt 1 Millisekunde, während sie bei etwa 0 liegt.1 Millisekunde während des EinsatzzustandsDer kontinuierliche Strom pro Punkt beträgt 0,5 Ampere bei 30 Grad Celsius und 0,25 Ampere bei 60 Grad Celsius. Der maximale Überspannungsstrom pro Punkt beträgt 1 Ampere für 10 Millisekunden.388 Watt pro Punkt und 1.4 Watt Minimum für die Wärmeableitung und insgesamt 7,60 Watt.Und hat einen abnehmbaren Endpunktblock, der mit dem 1492-KABLE RTBB kompatibel ist, der eine # 18 AWG-Leitergröße und einen blauen Farbcode hatDer abnehmbare Endblock ermöglicht dem Benutzer einfachen Zugriff auf die Verkabelung und Änderungen.

Bevor Sie dieses Modul installieren, lesen Sie im Handbuch die Verdrahtungsdiagramme des Moduls 1746-OV16.oder Änderungen an der Verkabelung vornehmenDie 1746-OV16 ist so konzipiert, dass sie wenig Platz benötigt, aber gleichzeitig umfangreiche Funktionen und robuste Leistung bietet.Es ist industriell gehärtet und bleibt bei Betriebstemperaturen zwischen 0 und 60 Grad funktionsfähigEs kann auch starken Schwingungen und relativ 0 bis 95 Prozent nicht kondensierender Luftfeuchtigkeit standhalten.
