1746-OB32 Allen-Bradley Sourcing Gleichspannungs-Ausgangsmodule Steuerungsmodul

Beschreibung von 1746-OB32

Das Allen-Bradley 1746-OB32 ist ein SLC 500 Digital DC-Ausgangsmodul. Dieses Ausgangsmodul hat zweiundzwanzig (32) 24VDC-Ausgangskanäle. Es hat zwei (2) Eingangsgruppen, wobei jede Gruppe sechzehn (16) Punkte hat..Es kann in einer festgelegten oder modularen Hardware im SLC 500-Stil installiert werden.

Das 1746-OB32 ist ein 32-Kanal-Digital-Ausgangsmodul von Allen-Bradley.Die von ihm bereitgestellte Ausgangsspannung beträgt 24 V GleichstromDas 1746-OB32 Modul hat 32 Ausgänge mit 16 Punkten pro Gemeinsamkeit und verfügt über eine Betriebsspannung zwischen 5 und 50 V DC. Das 1746-OB32 Modul zieht 0.19A von Backplane Strom bei 5V Gleichstrom und es liefert eine Ausgangsschaltung Isolation bei 1500V AC für 1 Minute getestetDer 1746-OB32 hat eine maximale Signalverzögerungszeit von 0,1 ms im ON-Modus und 1 ms im OFF-Modus und das maximale Leckage des Stromkreises im OFF-Zustand beträgt 1 mA. Der 1746-OB32 hat 0,25 A bei 0-60 Deg.Celsius-Nennstrom an jedem Ausgangspunkt und Mindeststrombelastung von 1 mA für jeden AusgangskanalDas Modul hat einen durchschnittlichen Nennstrom von 8A und einen Strom von 2A pro Kommon. Der maximale Spannungsverlust in der Schaltung im ON-Zustand beträgt 1,2V bei 0,5A und er hat einen Anstieg von 1.0A für 1 ms, alle 2 Sekunden über jeden Ausgangspunkt wiederholbarDie Betriebstemperatur der 1746-OB32 ̊ liegt zwischen 0 und 60°C (32 und 140°C).Fahrenheit) bei 5-95% nicht kondensierender Luftfeuchtigkeit und kann einem Betriebsschlag und Vibrationen von 30 G und 2.5G bzw. 10-200Hz. Sie verfügt über eine C-UL- und UL-Zertifizierung für industrielle Steuerungsgeräte der Klasse I, Abteilung 2, Gruppen A, B, C und D für gefährliche Anlagen,und ist laut NEMA-Standard ICS 2-230 Geräuschdicht.

Das 1746-OB32 ist ein 32 Kanäle Discrete Input Modul, das von Allen-Bradley für die SLC 500 Steuerplattform hergestellt wird.

Dieses Modul ist in erster Linie für die Betätigung oder Betätigung diskreter Geräte wie Pilotenlampen, Buzzer, Horn, Sirene sowie für Betätigungsgeräte wie Elektromagneten, Motoren und andere Geräte bestimmt.Die Ausgangsspannung dieses Moduls beträgt 24 VDC und kann direkt an die genannten Vorrichtungen angeschlossen werden, sofern sie sich im Betriebsspannungsbereich von 5-30 VDC befinden.. Wenn die Ausgangsvorrichtungen nicht mit dem Gleichspannungsausgang kompatibel sind, insbesondere wenn sie mit einer Wechselspannung arbeiten, kann dieses Modul trotzdem durch die Implementierung der Einmischungsfunktion verwendet werden.ein Relais mit einer 24VDC-Spule ist die Last, die an dieses Modul angeschlossen istDie normalerweise offenen (NO) oder normalerweise geschlossenen (NC) Kontakte werden an die Wechselspannung angeschlossen.die Einmischung kann auch als äußere Modulisolierung verwendet werdenDies schützt das Modul vor äußeren Schäden oder unerwünschtem Verhalten aufgrund schlechter Erdung und Verkabelung alter Systeme aufgrund nicht dokumentierter Reparaturen und Änderungen.

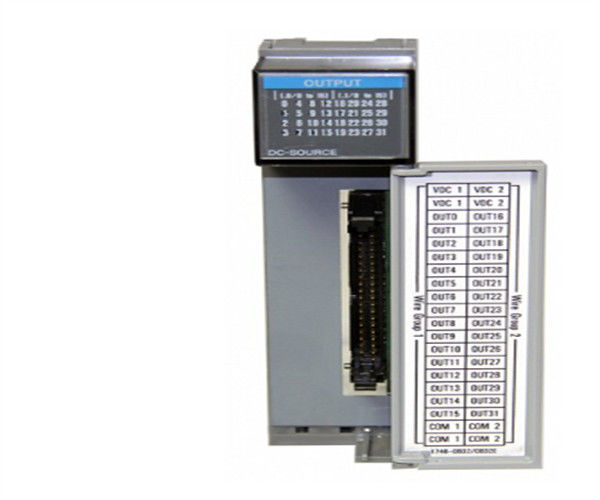

Dieses Modul wird mit einem abnehmbaren Terminalblock (RTB), einem Octal-Türetikett, einer 32 LED-Leuchte für jeden Kanal und einer farbcodierten Modulleiste geliefert, auf der die Teilnummer angezeigt wird.AN Allen-Bradley produziert 1746-N3 oder 1492 Verkabelungssysteme. These connector or wiring systems are compatible for this module to ensure proper termination and adequate wire size in used This also prevents improper wiring as it is pre-assembled and ensures that the module door is capable of covering the terminal wiringsEs kann jedoch auch andere Drähte verwendet werden, da große Drahtgrößen das Vorderfeld überdecken, was die Fehlerbehebung sogar erschwert, wenn die Modultür geschlossen wird.

Geschätzte Versandgröße von 1746-OB32
Abmessungen: 5,0" x 2,0" x 6,0"
(Mehr als 12,7 x 5,1 x 15,2 cm)
Gewicht: 0,3 kg
