1746-OB16 SLC 500 E/A-Module Technische Dokumentation Transistor

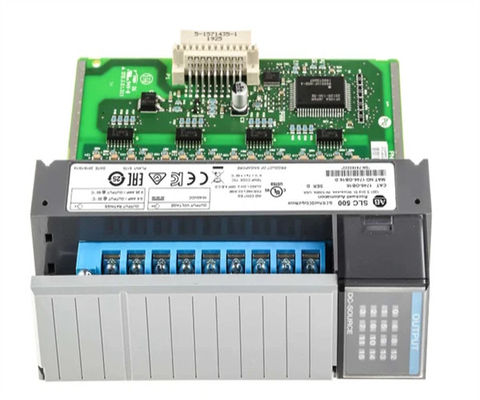

Beschreibung 1746-OB16

Der Allen-Bradley 1746-OB16 ist ein diskretes Ausgangsmodul, das für die Verwendung mit der SLC500-Produktfamilie kompatibel ist.Dieses Modul verfügt über sechzehn (16) 24VDC-Ausgangskanäle, mit denen elektrische Geräte zur manuellen und automatischen Steuerung von Prozessen oder Maschinen angetrieben werden.

Das 1746-OB16P ist ein einzelnes Spaltmodul, das in jeden Spalt eines SLC500-Chassis passt, mit Ausnahme des linksesten Moduls, das für das Prozessor- oder Kommunikationsmodul reserviert ist.Die 1746-OB16P hat eine Backplane-Stromzufuhr von 0.250 A bei 5VDC und 0 A bei 24VDC. Es hat einen Leckstrom im Zustand OFF von 1 mA und einen Laststrom von 1 mA. Der Eacu-Kanal hat einen kontinuierlichen Strom von 1) 1,5 A @ 30 °C (86 °F) 1.0 A @ 60 °C (140 °F) und Dauerstrom pro Modul von 6.4 A @ 0...60 °C (32...140 °F).

Der 1746-OB16P hat keine Ausgabe-Gruppierung oder einzelne Kanalisolation. Er kommt mit einer einzigen Gruppe, bestehend aus allen sechzehn Kanälen. Jeder Kanal hat eine ON-Signalverzögerung von 0.1 ms und Signalverzögerung von 1 OFF.0 ms mit einem Einschaltspannungsabfall von 1,0 V bei 1,0 A, mit einem Überspannungsstrom pro Punkt von 4,0 A bei 10 ms und einem Überspannungsstrom pro Modul von 32,0 A bei 10 ms.

Die 1746-OB16P kann entweder im lokalen Chassis entlang des Prozessors installiert oder an eine verteilte E/A-Station entlang eines Kommunikationsadapters angeschlossen werden.

Das 1746-OB16 SLC 500 Digital DC Output Module von Allen-Bradley ist ein Gleichstrommodul mit sechzehn 24V Gleichstrom-Ausgängen und ist in einem beliebigen freien Slot im 1746 I/O Chassis eingebaut.Es hat 16 Ausgangspunkte und eine elektrische Einstufung von 0Die 1746-OB16 hat eine belastungsabhängige maximale Signalverzögerungszeit von 1 ms für ausgeschaltet und 0,1 ms für eingeschaltet und einen maximalen Stromverlust von 1 mA im Ausgeschalteten Zustand.Im eingeschalteten Zustand, hat er einen Spannungsverlust von 1,2 Volt bei 0,50A und die Mindestlast, die jeder Punkt tragen kann, beträgt 1mA. Der 1746-OB16 hat einen Nennstrom von 0,5A bei 30 Grad Celsius und 0.25 A bei 60 Grad Celsius für jeden Ausgangspunkt und es hat einen Brutto-Eingangsstrom von 8A bei 30 Grad Celsius und 4A bei 60 Grad Celsius pro ModulEs hat auch einen Stromschub von 3A für 10ms, der alle 1s bei 30 Grad Celsius und 2s bei 60 Grad Celsius (140 Grad Fahrenheit) wiederkehrt.Die 1746-OB16 bietet Spannungsabdeckung zwischen der Rückseite und den bei 1500 Volt AC getesteten Ausgängen und hat eine Gesamtwärmeabgabe von 7.6 Watt. Es hat eine UL-A196, CSA und C-UL Klasse I, Abteilung 2 Gefährliche Umgebung, und es ist CSA und UL-zertifiziert. the 1746-OB16 has a working temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) at 5 to 95% non-condensing humidity surrounding and it is designed to withstand a 30G operational shock and a 2.5G Betriebsvibration bei 57 bis 200 Hertz.

Das Allen-Bradley 1746-OB16 ist ein SLC500 Discrete DC-Ausgangsmodul. Dieses DC-Ausgangsmodul verfügt über sechzehn (16) DC-Ausgangskanäle in einer (1) Gruppe,mit einer Spannung von 24VDC und einem Ausgangsspannungsbereich von 10-5VDC.
