1746-NI16I. Allen Bradley Analog-Eingangsmodule Rockwell Automation

Beschreibung 1746-NI16I

Das Allen-Bradley 1746-NI16I ist ein analogues (hochdünstes) Eingangs-/Ausgangsmodul mit 16 Kanälen und arbeitet mit einer Spannung zwischen -20 und 20 V Gleichstrom.Der 1746-NI16I zieht einen Strom von 125mA und 75mA bei 5 bzw. 24 V Gleichstrom aus der HinterflächeDas Modul hat eine Isolationsspannung von 500 V AC und 710 V DC, die für 60er Jahre getestet wurde.Die 1746-NI16I hat maximal 20.5 V gemeinsamer Modus Spannungsbereich, der auch mit +/- 10,25 V vom analogen gemeinsamen Endgerät (relativ) berechnet werden kann.

Die 1746-NI16I hat einen Eingangswiderstand von 249 Ohm, eine Spannungseingabe (max.ohne Beschädigung) mit einer Nennleistung von +/-8V zwischen Eingangsterminal und Analogterminal und einem maximalen Nennstrom von +/-30mA zwischen Eingangsterminal und AnalogterminalDas analoge Eingangsmodul 1746-NI16I erkennt einen offenen Schaltkreis in weniger als 5 Sekunden und hat eine Auflösung von 640nA bzw. 0,3% für Eingang und Anzeige.Die 1746-NI16I hat eine 360nA/ Grad Celsius Offset-Drift (Eingang mit Temperatur), eine 20 ppm pro Celsius-Gewinn-Drift (plus Temperatur) und eine Modulfehlerrate (vollen Temperatur) von 0,08 Prozent und 0,15 Prozent (vollen Maßstab) bei 25 bzw. 60 Grad Celsius.

Der 1746-NI16I verfügt über Eingabefilterfrequenzen zwischen 6 und 250 Hz, abhängig von der Aktualisierungszeit des Moduls.Das Modul bietet Platz für 5 auswählbare Datentypen.■ technische Einheiten, proportionale Zählungen (-32768 bis +32767 und benutzerdefinierte Klasse drei), skaliert für PID und das Datenformat 1746-NI4.der 1746-NI16I verwendet den 1492-ACAB, der an einem Ende einen vorverkabelten RTB hat und entweder 5, 2.5Der 1746-NI16I hat eine Min. und Max. Wärmeabbau von 2,43 Watt.

Um 1746-NI16I

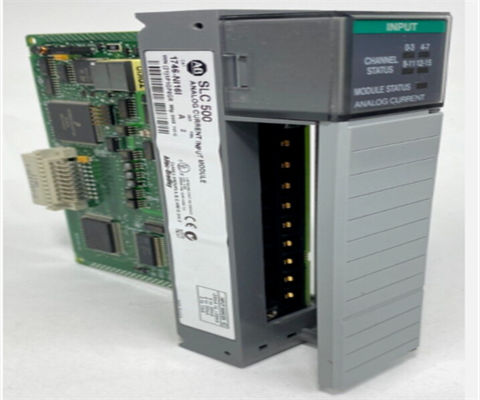

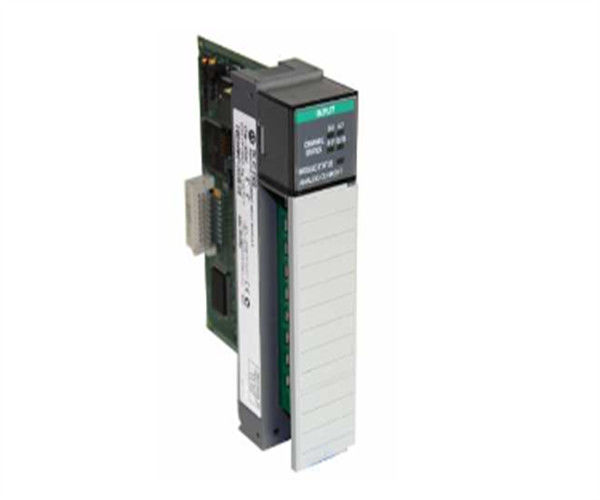

Das Allen-Bradley 1746-NI16I High-Resolution Analog Input Module ist ein 16-Punkte-Analog-Eingangsmodul mit hoher Dichte aus der Allen-Bradley SLC 500 PLC-Serie.Dieses Einzel-Slot-Modul ist so konstruiert, dass es analoge Daten von Eingabegeräten in seiner Bildtabelle empfängt und speichert, die digital umgewandelt wurden, um von allen festen oder modularen SLC 500-CPUs abgerufen zu werdenJede der hochauflösenden Analogeneingabschlüsse des 1746-NI16I-High-Resolution Analog Input Modules ist für die Schnittstelle +/-10 Volt Gleichstrom, 1 bis 5 Volt Gleichstrom, 0 bis 50 Volt Gleichstrom, 0 bis 10 Volt Gleichstrom ausgelegt.mit einer Breite von mehr als 20 mm, 4 bis 20 Milliampere, +/-20 Milliampere oder Nenn-Eingangssignale von 0 bis 1 Milliampere.Das 1746-NI16I High-Resolution Analog Input Module ermöglicht die digitale Umwandlung aller analogen Eingangssignale mit einem Sigma-Delta-Wandler, und überträgt diese Daten an die SLC 500-Prozessoren als Engineering Units, Scaled-for-PID, Proportional Counts oder im Datenformat 1746-NI4.

Das hochauflösende analoge Eingangsmodule 1746-NI16I nimmt einen einzigen Schlitz auf einem der festen SLC 500- oder modularen SLC 500-Erweiterungschassis (außer Schlitz 0) ein.Es wird mit einem integrierten abnehmbaren Terminalblock (RTB) geliefert, die eine einseitige Verdrahtung für alle 16 Strom-/Spannungs-Eingangskanäle des Moduls bietet.der durch die Gleichspannungsversorgung mit +5 Volt Gleichspannung/+24 Volt Gleichspannung geliefert wirdDas hochauflösende Analog-Eingangsmodule 1746-NI16I benötigt für den Betrieb eine Gleichstromleistung von +5 Volt und zieht bei 5 Volt Gleichstrom 125 Milliampere maximalen Backplane-Strom an.Die grundlegenden Funktionen des Moduls wie die Eingabefilterung, Eingabesignalniveaus und Datenformate können über das Benutzerprogramm konfiguriert werden.und es kommt mit 5 LEDs (1 für jede Eingabegruppe und 1 für das Modul), die Modul und Eingabe-Status zeigen.
