Beschreibung von 1746-A13

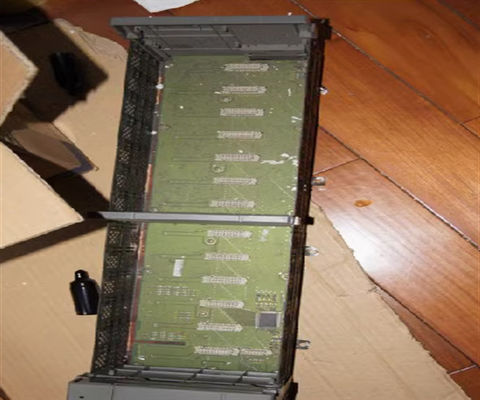

Die Allen-Bradley 1746-A13 ist ein 13er-Slotschassis aus der SLC500 Programmierbaren Logik Controller (PLC) Plattform.Dieses Chassis bietet Backplane-Verbindungen und Gehäuse für die Zentralverarbeitungseinheit (CPU), I/O, Kommunikations- und Spezialmodule sowie die Systemstromversorgung.
Die 1746-A13 ist mit acht (8) Montage-Tabs ausgestattet, die zur direkten Montage des Fahrwerks auf die Unterplatte des Gehäuses verwendet werden.geeignete Schrauben sind M4 oder M5 (#10 oder #12) Phillips-Schraube. Die empfohlene Montagefreiheit beträgt mindestens 15,3 cm (6,0 Zoll) für die Oberfreiheit und mindestens > 10,2 cm (4,0 Zoll) für die Seitenfreiheit.Mindestabstand ist 70,7 bis 10,2 cm (3,0 bis 4,0 Zoll).
Die physikalischen Abmessungen der 1746-A13 ¢ sind 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 Zoll) und wiegen 1,9 kg (4,2 Pfund).Die elektronische Schaltung, die die Backplane-Verbindungen beherbergt, kann einen maximalen Backplane-Strom von 10A @ 5 liefern.1 VDC und 2,88 A @ 24VDC. Dieses Fahrwerk ist für den Betrieb in einem Temperaturbereich von 0°C bis +60°C (+32°F bis +140°F) ausgelegt.Das Ersatzchassis 1746-A13 darf in einem geeigneten Lagerbereich mit einem Temperaturbereich von -40 °C bis +85 °C (-40 °F bis +185 °F) und einer relativen Luftfeuchtigkeit von 5-95% aufbewahrt werden., nicht kondensierend.
Die 1746-A13 ist eine UL-zertifizierte industrielle Steuerungsausrüstung, für die USA und Kanada zertifiziert, ein CE-konformes Gerät und ein australisches Radiokommunikationsgesetz.Es ist für die Installation in einer Umgebung der Klasse I geeignet., Abteilung 2, Gruppen A, B, C, D oder nur an nicht gefährlichen Stellen.
Die Allen-Bradley 1746-A13 ist ein SLC500-Chassis mit dreizehn (13) Slots, die Backplane-Verbindungen und Gehäuse für SLC500 Programmierbare Logik-Controller (PLC) -Module bieten.Dieses Chassis hat acht (8) Montage-Tabs und installiert direkt an einem Gehäuse UnterpaneelDieses Chassis hat physikalische Abmessungen von 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 Zoll) und wiegt 1,9 kg (4,2 Pfund).
Technische Spezifikationen für 1746-A13
| Hersteller |
Rockwell Automatisierung |
| Gewicht |
10,9 kg (4,2 lb) |
| Montierung |
Panelmontage |
| Reihe |
SLC 500 |
| Teilnummer/Katalognummer |
1746-A13 |
| Marke |
Allen-Bradley |
| Modultyp |
Fahrgestell |
| Anzahl der Spielautomaten |
Dreizehn (13) Stellen |
| Hintergrundstrom |
5.1V Gleichspannung @ 10A; 24V Gleichspannung @ 2,88A |
| Physische Dimensionen |
50.2 x 17.1 x 14.5 cm (20.1 x 6.8 x 5.8 Zoll) |
| Anzahl der Montageflächen |
Acht (8) |
| Betriebstemperatur |
0°C bis +60°C (+32°F bis +140°F) |
| Speichertemperatur |
-40°C bis +85°C (-40°F bis +185°F) |
| Relative Luftfeuchtigkeit |
5 bis 95% (ohne Kondensation) |
| Montagefreiheit |
Höherer Abstand: > 15,3 cm (6,0 Zoll) Seitenabstand: > 10,2 cm (4,0 Zoll) |
| Hardware-Typ |
I/O-Fahrwerk |
| Schlitze |
13 |
| Abmessungen |
6.73 x 19.78 x 5.71 Zoll |
| UPC-Kennzeichnung |
10662468415344 |
Die Allen-Bradley 1746-A13 ist ein SLC500-Chassis mit dreizehn (13) Slots, die Backplane-Verbindungen und Gehäuse für SLC500 Programmierbare Logik-Controller (PLC) -Module bieten.Dieses Chassis hat acht (8) Montage-Tabs und installiert direkt an einem Gehäuse UnterpaneelDieses Chassis hat physikalische Abmessungen von 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 Zoll) und wiegt 1,9 kg (4,2 Pfund).
