Allen-Bradley 1746-NO8I Analog-Ausgangsmodul Steuerungsmodul

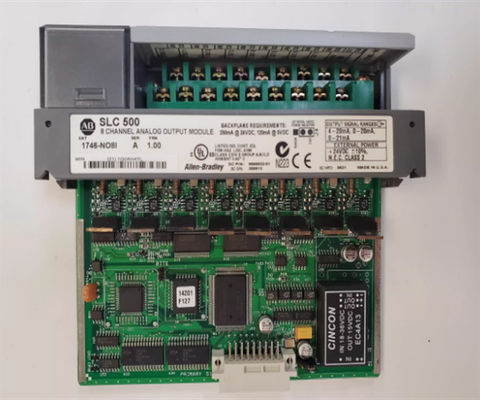

Beschreibung von 1746-NO8I

Das Allen Bradley 1746-NO8I SLC 500 Analog Output Modul ist Teil der Allen Bradley SLC 500 Serie.Dieses Gerät hat abnehmbare Block Endgeräte und bietet immer noch Verbindung für 8 analoge AusgangskanäleEs ist einzigartig für Anschlüsse an die analogen Spannungs- und Stromgeräte ausgelegt und verfügt über acht (8) Kanäle für die Ausgangsspannung, obwohl es keinen Eingangskanal enthält.

Der 1746-NO8I enthält keinen DIP-Schalter. Es kann ein J4 oder ein Jumper erforderlich sein, um auszuwählen, ob das SLC-Backplane durch 24 Volt Gleichstrom (Direct Current) oder durch einen externenOptional 24 Volt LeistungDas SLC 500-Chassis wird verwendet, um dieses Modul entweder von der 5-Volt-Gleichstromversorgung oder der 24-Volt-Gleichstromversorgung zu versorgen.Diese Leistung versorgt auch das analoge Schaltkreismodul, während der SLC-Schaltkreis von der 5 Volt Gleichstromversorgung Backplane versorgt wird.

Das 1746-NO8I-Ausgangsmodul verbraucht einen maximalen Backplane-Strom von 120 mA bei 5 Volt Gleichstrom, während bei 24 Volt der Gleichstrom dieses Moduls 250 mA verbraucht.Schalten Sie das gesamte Stromsystem aus..

Jedes Endgerät dieses Moduls benötigt einen Draht, der nicht größer als 24 AWG und nicht kleiner als 14 AWG ist.und seine proportionale Skalierung kann (von 0) bis zu 32,767.

Mit einer Schrittantwort von einer (1) Millisekunde, einer Aktualisierungszeit von 540 Mikrosekunden und einer Auflösung von 16 Bit Ein- und 14 Bit Aus hat dieses Modul eine Ausgangsimpedanz von mindestens 1 M Ohm.

Um die Funktionen des Moduls zu schützen, darf dieses Gerät nicht in einer Temperaturzone unter oder höher als -13 bis 140 Grad Fahrenheit betrieben werden.Diese Einheit sollte in einer Temperaturzone von ungefähr -40 bis 185 Grad Fahrenheit bleiben.
