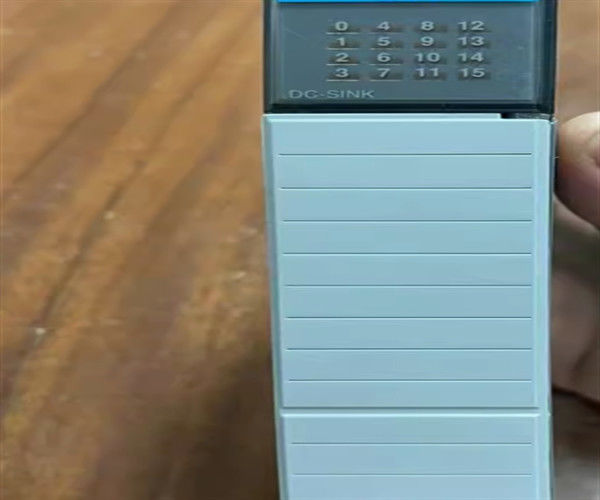

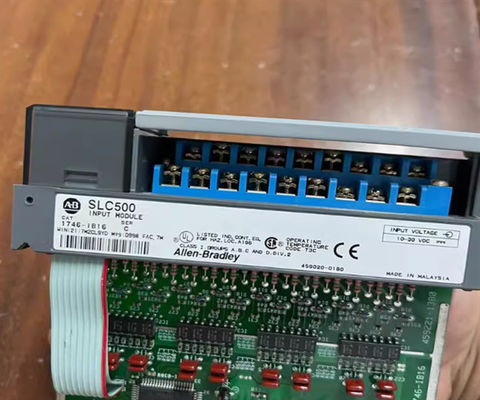

Allen-Bradley 1746-IV16 SLC 16-Punkte-Digital-Ausgangsmodul

Beschreibung von 1746-IV16

Das Allen-Bradley SLC 500 Modell 1746 Eingabemodul empfängt und speichert digital konvertierte analoge Daten in seine Bildtabelle, die von allen festen und modularen SLC 500-Prozessoren abgerufen werden kann.Das Modul unterstützt Verbindungen aus einer beliebigen Kombination von bis zu acht Analogsensoren für Spannung oder Strom.
SLC 500 programmierbare Steuerungen bieten einen ausgezeichneten Wert mit umfangreichen Fähigkeiten für eine breite Palette von Anwendungen, einschließlich Materialhandling, HVAC-Steuerung, Hochgeschwindigkeitsmontage,Kleine Prozesssteuerung, einfache Bewegungssteuerung und SCADA.



Technische Angaben
Betriebsspannung: 85...132 V Wechselstrom
Signalverzögerung, Max. : an = 35 ms, aus = 45 ms
Ausgeschalteter Strom, max.: 2 mA
Anzahl der Eingaben: 16
Hintergrundstrombelastung @ 5V: 85 mA
Anwendungen: Allzweck-AC-Eingänge mit 120 V

Das Allen-Bradley 1746-IV16 ist ein SLC 500-Sourcing-diskretes Eingangsmodul. Dieses Modul hat sechzehn (16) Kanäle, die eine Nenn-Eingangsspannung von 24VDC mit einem Betriebsspannungsbereich von 10-30VDC akzeptieren.Es hat eine (1) Gruppe von 16 Kanälen mit Backplane Stromentnahme von 0.085 A. Die maximale Ausfallspannung beträgt 5 VDC bei einem Nennstrom von 8 mA bei 24 VDC.

Das Allen-Bradley 1746-IV16 ist ein diskretes Eingangsmodul SLC 500. Dieses Modul verfügt über sechzehn (16) Ausgangs-Eingangskanäle, die ideal für die Schnittstelle von elektrischen Signalgeräten wie Schaltern,Hilfskontakte, Sensoren und andere Geräte, die binäre oder ON/OFF-Signalzustände erzeugen.

Die 1746-IV16 unterstützt die Quellverkabelungskonfiguration. Im Allgemeinen tragen Eingabegeräte die Signalspannung und senden diese Spannung über die Spülkabelkonfiguration zum Eingabemodul.Einige elektrische Signalgeräte tragen keine EingangssignalspannungDies ist der Fall, wenn das 1746-IV16 verwendet werden kann, wobei das Modul selbst die Signalspannung an die Schleife liefert und dann diese Eingangskanäle des Moduls zurückgibt, wenn sich der Signalzustand des Geräts ändert.

Jeder Kanal des 1746-IV16 ist so ausgelegt, dass er mit einer Nennspannung von 24 VDC betrieben wird.jede erfordert einen Nennstrom von 8 mA bei 24VDCDie maximale Eingangsspannung im eingeschalteten Zustand beträgt 5,0 VDC und der maximale Eingangsstrom im ausgeschalteten Zustand beträgt 1 mA. Jeder Kanal weist eine maximale Signalverzögerungszeit von 8 ms sowohl für den Übergang von ON zu OFF als auch von OFF zu ON auf..

Das 1746-IV16 ist ein einzelnes, schlitzbreites Modul, das direkt an einen beliebigen verfügbaren Schlitz des 1746er-Chassis angebracht wird.Es kommt mit 16 LED-Statusindikatoren, die jeweils den Zustand der Eingangskanäle überwachen.Es ist auch vorinstalliert mit einem abnehmbaren Terminalblock, der eine modulare Verkabelung und einen vereinfachten Modulwechsel im Falle einer Modulstörung ermöglicht..

Der 1746-IV16 hat einen maximalen Ausfallstrom und eine Spannung von 1 mA und 5 Volt Gleichstrom.Es findet Anwendungen in allgemeinen Gleichstrom-Eingängen in einem SLC 500-SystemDas Modul 1746-IV16 ist für den Empfang und die Speicherung digital konvertierter analoger Daten in seine Datenbildtabelle verantwortlich, die von allen modularen und festen SLC 500-Prozessoren abgerufen werden soll.Es unterstützt Verbindungen von bis zu 8 Sensoren oder Aktoren für verschiedene AnwendungenDas Modul 1746-IV16 verfügt über abnehmbare Endgeräteblöcke, wodurch es nicht mehr notwendig ist, die Drähte zu trennen und das Modul einfach zu ersetzen.Es umfasst auch Filterkreisläufe und optische Kopplungen zur SignallärmreduktionDie Eingabewerte des Moduls 1746-IV16 können von SLC 500-Prozessoren, die die Ladder Logic-Programmierung verwenden, leicht abgerufen werden.Das SLC 500-System nutzt eine gemeinsam genutzte Hardwareplattform, die verschiedene Kombinationen von digitalen und analogen E/A enthält., wodurch Kosten und Platz eingespart werden.Die 1746-IV16 ist für die Verwendung in einer Umgebung mit einem Temperaturbereich von 0 bis 60 Grad Celsius und einer relativen Luftfeuchtigkeit von 5 bis 95% ohne Kondensation bestimmt.
