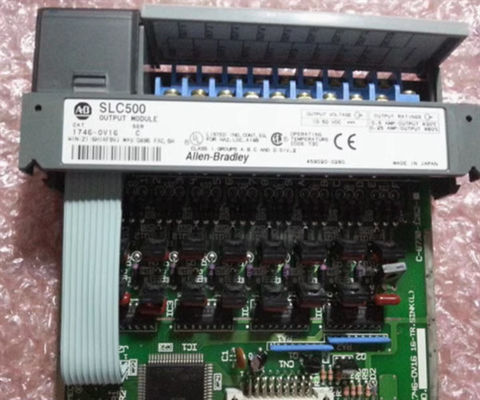

Beschreibung von 1746-OV16
Das 1746-OV16 ist ein diskretes Ausgangsmodul der Allen-Bradley-Fertigung.Es handelt sich um ein Sinking-Ausgangsmodul, das einen Ausgangsspannungsbereich von 10-50VDC mit einem Mindestausgang von 24VDC liefertDieses Modul wird idealerweise zur Anstrengung von Gleichstrombetriebenen elektrischen Lasten wie Relaisspulen, Anzeigegeräten und Sondiergeräten verwendet.
Der 1746-OV16 hat einen Backplane-Stromverbrauch von 0,270 Ampere bei 5VDC mit einem Leckage-Strom von 1 mA und einem Mindestlaststrom von 1 mA.Jeder Kanal dieses Ausgangsmoduls hat eine Signalverzögerung von 0.1 ms für den Übergang von ON zu OFF und 1,0 ms für den Übergang von OFF zu ON. Der kontinuierliche Ausgangsstrom des Moduls beträgt 0,50 A pro Punkt bei 30 °C (86 °F) und 0,05 A bei 0,05 °C.25 A bei 60 °C (140 °F), während der Dauerstrom pro Modul 8.0 A bei 30 °C (86 °F) und 4.0 A bei 60 °C (140 °F). Dieses Modul weist einen maximalen On-State-Spannungsrückgang von 1,2 V bei 0,5 A auf.
Der 1746-OV16 hat einen Überspannungsstrom pro Punkt von 3,0 A für 10 ms, der alle 1 Sekunde bei 30 °C (86 °F) und 2 Sekunden bei 60 °C (140 °F) wiederholbar ist.
Die 1746-OV16 ist auf einem SLC 500-Chassis installiert.Es kommt mit einem abnehmbaren Terminalblock, der auf dem Modul vorinstalliert istDieser Endblock kann aus dem Modul entfernt werden, um eine einfachere und schnellere Verkabelung zu ermöglichen.
Es handelt sich um ein 16-Kanal-Ausgangsmodul, das mit dem SLC 500-System kompatibel ist.Die 1746-OV16 hat einen abnehmbaren Endpunktblock, mit dem Sie die Verkabelung auf dem Modul leicht verbinden oder ändern könnenEs verfügt über eine Betriebsspannung von 10-50 V Gleichstrom. Es hat einen höheren Backplane-Stromverbrauch (0,27 A) als die Module 1746-OV8 und 1746-OVP16.Die 1746-OV16 hat eine maximale Signalverzögerung von 0Es hat einen Dauerstrom pro Ausgang und pro Modul von 0,5 A und 8 A bei 30 °C bzw. 0,25 A und 4 A bei 60 °C.Der 1746-OV16 hat eine maximale Ausfallspannung von 1 mA und einen maximalen Spannungsrückgang von 1 mA.2V bei 0,5A und 3A für einen maximalen Überspannungsstrom von 10 ms pro Punkt.
Technische Spezifikationen für 1746-OV16
| Hersteller |
Rockwell Automatisierung |
| Modultyp |
Diskretes Ausgangsmodul |
| Reihe |
SLC 500 |
| Teilnummer/Katalognummer |
mit einer Breite von nicht mehr als 20 mm |
| Marke |
Allen-Bradley |
| Nom Eingangsspannung |
24VDC |
| Eingangsspannungsbereich |
10-50 VDC |
| Verkabelungskonfiguration |
Konfiguration der Sinkkabel |
| Stromverbrauch im Hintergrund |
0.270 A |
| Signalverzögerung, maximale Widerstandslast |
Einschalten = 0,1 ms; Ausschalten = 1,0 ms |
| Dauerstrom pro Punkt |
00,50 A bei 30 °C (86 °F); 0,25 A bei 60 °C (140 °F) |
| Dauerstrom pro Modul |
8.0 A bei 30 °C (86 °F); 4.0 A bei 60 °C (140 °F) |
| Spannungsabfall im aktiven Zustand, max. |
1.2V bei 0,5 A |
| Überspannungsstrom pro Punkt |
3.0 A für 10 ms |
| Spannungsbereich |
10-50 Volt Gleichspannungswasserbecken |
| Ausgabe |
16 |
| Strom/Ausgang |
00,5 oder 0,25 Ampere |
| Strom/Modul |
8 oder 4 Ampere |
| Hintergrundstrom (5 Volt) |
270 Milliampere |
| Anwendungen |
Hochstrom |
| Schrittweise Reaktion |
60 Millisekunden rein, 2,5 Millisekunden raus |
Das Allen-Bradley 1746-OV16 ist ein SLC 500 diskretes Sinking-Ausgangsmodul. Dieses Modul verfügt über sechzehn (16) Kanäle, die eine Nenn-Ausgangsspannung von 24VDC und 10-50VDC Ausgangsspannungsbereich bieten.Es hat eine (1) Gruppe von 16 Kanälen mit Backplane Stromentnahme von 0.270 A. Es hat einen kontinuierlichen Ausgangsstrom pro Punkt von 0,50 A bei 30 °C (86 °F) und 0,25 A bei 60 °C (140 °F).
Geschätzte Versandgröße von 1746-OV16
Abmessungen: 5,0" x 2,0" x 6,0"
(Mehr als 12,7 x 5,1 x 15,2 cm)
Gewicht: 0,3 kg
Zollcode: 8538907080
