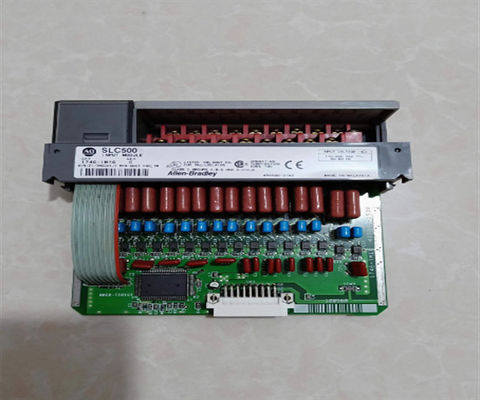

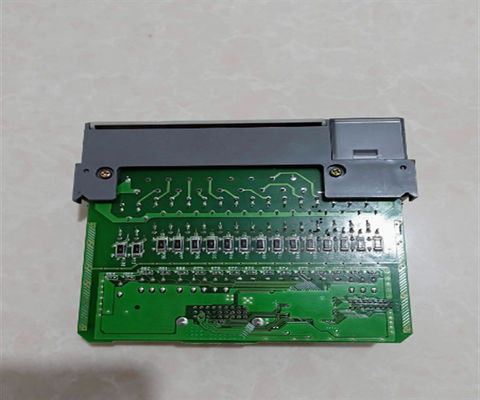

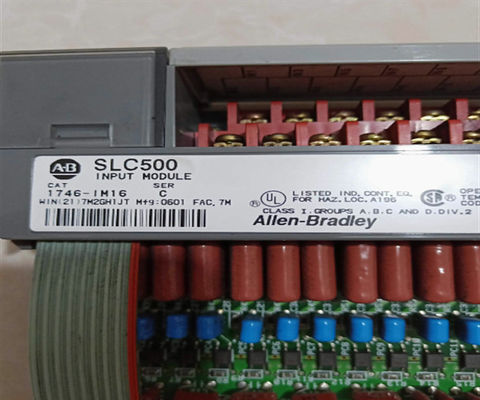

Allen-Bradley 1746-IM16 16 ch-DC-Eingangsmodule für programmierbare Steuerungen

Beschreibung von 1746-IM16

The 1746-IM16 SLC 500 Digital AC Input Module by Allen-Bradley is an input (AC) module with sixteen 200-240V AC inputs and is fitted into any available SLC 500 I/O chassis using an RTB (Removable Terminal Block)Es verfügt über 16 Punkte pro Gemeinsamkeit und eine Eingangsbetriebsspannung von 170-265V AC bei 47-63Hz. Es hat eine Backplane-Strombewertung von 0.085A bei 5 V Gleichstrom und einer Verzögerung des elektrischen Signals von 35 ms für den Zustand ON und 45 ms für den Zustand OFF um seine Eingangspunkte herumDer 1746-IM16 hat einen Eingangsstrom (nom) von 12mA um jeden Eingangspunkt und einen maximalen Überspannungsstrom von 1.6ADas Modul hat eine maximale Leistungsaufnahme von 0,35 W in jedem Punkt und die Gesamtwärmeabgabe des Moduls beträgt 6 W.Es bietet Spannungsabgrenzung zwischen Eingangsterminals und Steuerlogik bei 1500V getestet und ist NEMA Standard ICS 2-230-bewertet für Lärmsicherheit. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F)Die 1746-IM16 hat eine Betriebsschlagfestigkeit von 30G und kann eine Betriebsvibration von 2,5G bei 57-200Hz ertragen.

Das Allen-Bradley 1746-IM16 ist ein SLC 500 AC-Eingangsmodule. Dieses Modul ist speziell ein diskretes Eingangsmodule mit sechzehn (16) Eingangskanälen in einer einzigen Gruppe.Jeder Kanal dieses Eingangsmoduls arbeitet in einem Eingangsspannungsbereich von 170-265 Volt AC, 47-63 Hertz mit einem Nenn-Eingangssignal von 200 / 240 Volt Wechselstrom.

Dieses Modul passt in jedes SLC 500-Chassis und kann im lokalen Rack, in dem der SLC 500-Prozessor installiert ist, installiert werden.oder als Bauteilmodul von verteilten E/A-Systemen in größeren SteuerungssystemenEs hat einen Backplane-Stromverbrauch von 0,085 Ampere @ 5 Volt Gleichstrom.Jeder Kanal weist eine Signalverzögerung von 35 Millisekunden für den Zustandwechsel von OFF zu ON und 45 Millisekunden für den Übergang von ON zu OFF aufEs verfügt über eine maximale Ausfallspannung von 50 Volt AC und einen maximalen Ausfallstrom von 2 Milliampere.mit einer Leistung von mehr als 20 W und einer Leistung von mehr als 100 W,.6 Ampere mit einer maximalen Dauer von 5 Millisekunden.

Dieses Modul wird idealerweise zur Schnittstelle von Signalgeräten verwendet, die 200/240 Volt Wechselstrom in Richtung der Eingangskanäle des Moduls liefern. Es kann jedoch auch mit Gleichstrom-Eingangsgeräten verwendet werden;ein externes Zwischensteuerrallé muss mit der Wechselspannung an die Kontakte des Zwischensteuerralls angeboten werdenEs gibt keine spezifische Begrenzung für die Anzahl der installierten Instanzen für dieses Modul.Dies hängt hauptsächlich von der Anzahl der E/Ausgänge ab, die der Hostprozessor aufnehmen kann, und der Größe des eingebetteten Speichers.

Das 1746-IM16 ist ein Allen-Bradley AC-Eingangsmodul, das Teil der SLC-500-Serie ist.und seine Gesamtleistung beträgt 6 WattDie 1746-IM16 arbeitet mit einer Spannung von 200-240V AC für den Signalingang und ihre Betriebsspannung beträgt 170-265V AC bei 47-63Hz.Die 1746-IM16 hat 16 Eingabepunkte mit 16 Punkten pro gemeinsamenDer Backplane-Strom beträgt 0,085 A bei 5 V Gleichstrom oder 0 A bei 24 V Gleichstrom. Für Signalverzögerungen hat der 1746-IM16 maximal 35 ms bzw. 45 ms ON und OFF Verzögerungen.

Die maximale Ausfallspannung des 1746-IM16 ′s beträgt 50 V Wechselstrom, sein maximaler Ausfallstrom beträgt 2 mA und sein Nennstrom beträgt 12 mA bei 240 V. Der maximale Einlaufstrom des 1746-IM16 ′s beträgt 1.6A und seine maximale Einschlagstromzeit beträgt 0.5ms. Trotz der Beeinträchtigung des Betriebs des 1746-IM16-Eingangsmoduls kann ein Strombegrenzungswiderstand zur Minimierung des Einströmungsstroms verwendet werden.muss mit dem Eingangsstrom der SLC-500 kompatibel sein.

Die Betriebstemperaturbereiche des AC-Eingangsmoduls 1746-IM16 liegen bei 0-60 °C bei einer Lagertemperatur von -40-85 °C und einer Luftfeuchtigkeit von 5-95% in einer nicht kondensierenden Umgebung für Betrieb und Lagerung.Die 1746-IM16 entspricht den ICS 2-230 NEMA-Standards für Geräuschdichtigkeit. Die 1746-IM16 erfüllt die Anforderungen der Klasse I, Division 2 Gruppen A, B, C und D für den Einsatz in gefährlichen Umgebungen.Die 1746-IM16 hat einen Betriebsschlag von 30G.
