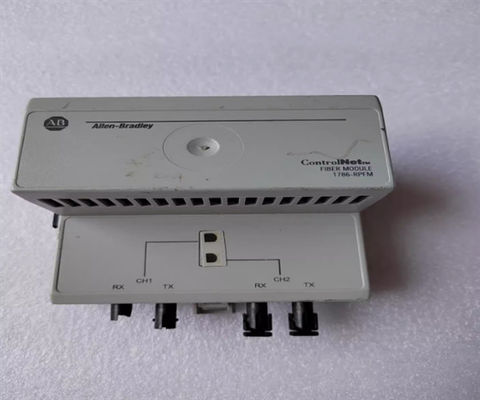

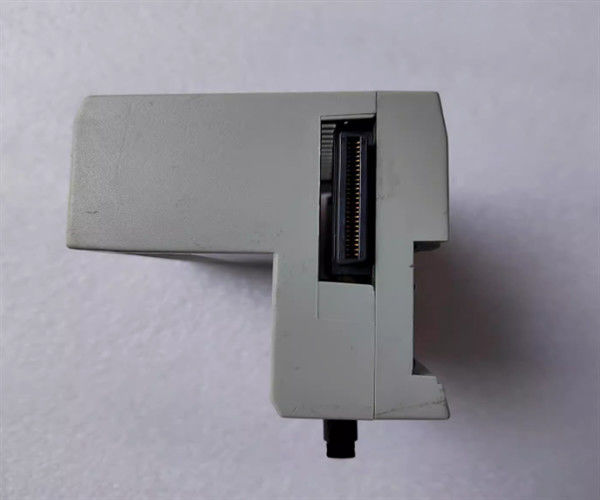

1786-RPFM Allen-Bradley ControlNet Modular Repeater Mittelstreckenfasermodul

Beschreibung 1786-RPFM

Das 1786-RPFM ist ein Allen-Bradley ControlNet Zubehör.

Dieses Modul dient der Umwandlung von Cox-Kabel in Glasfasermedium mit einer maximalen Entfernung von 3000 Metern oder 9843 Fuß.Die Glasfaserverbindung bietet Isolation zwischen verbundenen Knoten und erhöhte Immunität gegen Lärm und elektrische StörungenDie Faserverbindung dieses Moduls erfordert die Verwendung eines 62,5/125 Mikron-Kabels, OM1-Multi-Mode-Faseroptikkabel.

Die 1786-RPFM wird mit dem 1786-RPA ControlNet Repeater Adapter Modul verwendet.bei der Montage eines ControlNet-Netzwerks ist das Mischen von Repeater-Typen zulässigDer maximal zulässige Gesamtstromverbrauch ohne Beschädigung des Modul-Repeater-Adapters und der nahe gelegenen Module beträgt 1,6 A @ 5 V Gleichstrom.

Die 1786-RPFM wird idealerweise zur Erweiterung der Gesamtlänge des One (1) ControlNet-Segments verwendet, wenn sie mit der Punkt-zu-Punkt- oder Stammlinie-Topologie verwendet wird.Es kann auch bei der Planung der Erstellung von Sternen- und Ringtopologien verwendet werden, um ein Netz mit mehreren Richtungen von einem einzigen Punkt aus zu schaffen.Diese Faserwandler- und Repeatermodule dürfen verwendet werden, wenn die Anwendung einen Industriebetrieb mit bekannter hoher elektrischer Lärmbelastung und gefährlichen Bereichen durchquert.Die maximale Dämpfung für ein Glasfaserkabel darf 13,3 dB nicht übersteigen.

RSnetWorx kann verwendet werden, um ControlNet-Eigenschaften zu konfigurieren und zu qualifizieren, ob das zusammengestellte System der ControlNet-Anforderung entspricht.

Dieses Gerät hat eine Stromzufuhr von 400 mA, eine Betriebswellenlänge von 1300 nm und eine Dämpfung von 13,3 dB.Diese Einheit benötigt weniger als 3000 Meter pro Segment zwischen den beiden ControlNet Fiber-RepeaternDie maximale Länge des Abschnitts hängt jedoch von der Qualität der Faser, der Anzahl der Anschlüsse und der Anzahl der Spleißungen ab.Ein ausgebildeter Fachmann ist zu diesem Zweck zu empfehlen, da die Installation eine ordnungsgemäße Überprüfung erfordert.Außerdem sollte diese Allen Bradley 1786-RPFM-Einheit in einem geeigneten Gehäuse montiert werden, um den Betrieb des Moduls zu maximieren.Stellen Sie sicher, dass das Innere dieses Gehäuses mit einem Werkzeug zugänglich istDiese 1786-RPFM ControlNet-Einheit wird hauptsächlich verwendet, um eine Sterntopologie, eine Ringtopologie zu erstellen, die Länge des Netzwerks zu verlängern,und zur Umwandlung von Kupferkoaxalkabeln in FasermedienDie Allen Bradley 1786-RPFM-Einheit bietet eine außergewöhnliche Isolation zwischen Knoten und ist auch weniger empfänglich für die laute Umgebung als andere Kupfermedien.Es wird auch zur Versorgung verschiedener Repeatermodule verwendetBeide sind mit einem Statusindikator ausgestattet, der vom Benutzer interpretiert wird, um die fehlerhaften Bedingungen zu melden und zu überprüfen, ob Fehler in den Daten vorliegen oder nicht.

Technische Spezifikationen für 1786-rpfm

Ungefähr 1786-rpfm

Das Allen-Bradley 1786-RPFM-Modul ist ein ControlNet-Repeater-Modul.Es handelt sich um ein Glasfaser-Repeater-Modul, das für mittlere Entfernungen entwickelt wurde und für den Einsatz bei Bedarf eines mittleren Fibernetzes zwischen 2 ControlNet-Knoten entwickelt wurde.Die maximale von der 1786-RPFM unterstützte Entfernung beträgt 3000 Meter. Die gesamte zulässige Dämpfung über die Glasfaserverbindung, einschließlich der Steckverbinder, Spleiße und Glasfaserkabel, beträgt 13,3 dB.Fasermedien bieten zwei Vorteile, nämlich Bodenisolierung zwischen benachbarten Knoten und reduzierte Lärmempfindlichkeit im Vergleich zu Kupfermedien. Bis zu vier 1786-RPFM-Module können an einen 1786-RPA-Repeater-Adapter angeschlossen werden.6 Ampere bei 5 Volt GleichstromDer Repeater-Adapter und die Module könnten beschädigt werden, wenn das Leistungslimit überschritten wird.

Die Abmessungen des 1786-RPFM-Repeater-Moduls sind: 101,2 mm Höhe, 111 mm Breite und 69 mm Tiefe.Die Spannungs- und Stromwerte für das 1786-RPFM-Repeatermodul sind maximal 400 Milliampere bei 5 Volt GleichstromDie durch das 1786-RPFM-Repeatermodul unterstützte Kommunikationsrate beträgt 5 Mbps.Der Repeater kann in jeder Ausrichtung montiert werdenDas für die Montage des Repeatermoduls 1786-RPFM verwendete Gehäuse sollte mindestens 304,8 x 196,8 x 101,6 Millimeter groß sein. Das mit dem Repeatermodul kompatible Glasfaserkabel beträgt 62.5/125 Mikron MultimodefasernDer Repeater hat ein offenes Gehäuse und ist mit dem T5 ATEX Temperaturcode ausgestattet.
