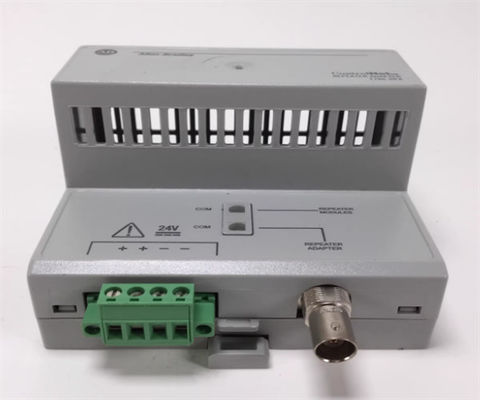

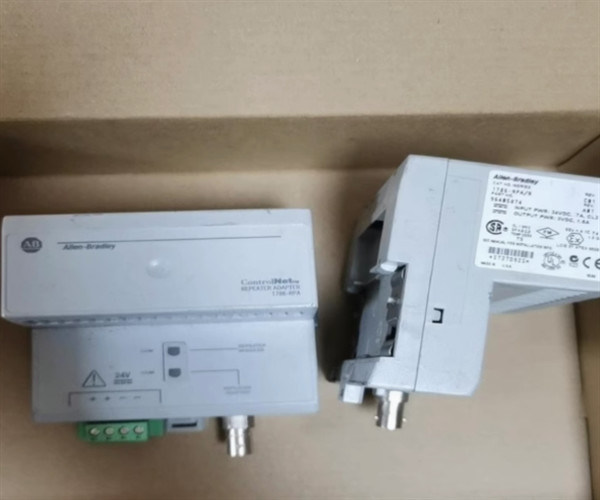

Beschreibung der 1786-RPA
Der Allen-Bradley 1786-RPA ist ein modularer ControlNet-Repeater-Adapter.Dieses Modul ist ein ControlNet Kommunikationsnetzwerk Zubehör, das hauptsächlich verwendet wird, um die Länge eines ControlNet-Netzwerks zu erweitern sowie verschiedene Topologien wie Star zu montieren, Ring-, Linear- oder Punkt-zu-Punkt-Topologie.Dieses Repeater-Modul kann auch verwendet werden, wenn das ControlNet-Kabelmedium physikalisch vom Koaxialkabel in Glasfaser und aus Glasfaser in Coaxkabel umgewandelt wird.
Das ControlNet-Netzwerk ist ein industrielles Kommunikationsprotokoll, das für die Multi-Drop-Kommunikation von Geräten verwendet wird.Visualisierungssysteme und Gateways. Das ControlNet-Netzwerk besteht aus einer Hauptkommunikationsstraße namens Trunk, auf der Geräte oder Knoten über ControlNet-Tappen verbunden sind.Überschreitet das Netz diese Höchstdistanz, kann die 1786-RPA verwendet werden.
Das 1786-RPA ist für die Verwendung mit dem 1786-RPCD-Repeater-Doppelkupfermodul, dem 1786-RPFS-Repeater-Kurzstreckenfasermodul, dem 1786-RPFM-Repeater-Mittelstreckenfasermodul,1786-RPFRL Faserring-RepeatermodulDie maximal zulässigen Adapter, die in Serie angeschlossen sind, sind 20 1786-RPA.
Dieses Repeater-Adapter-Modul unterstützt die direkte Montage auf eine Montageplatte oder mit Hilfe einer DIN-Schiene.Die direkte Plattenmontage bietet im Vergleich zur DIN-Schienenmontage eine höhere Schwingungs- und StoßbeständigkeitDieses Modul unterstützt eine horizontale oder vertikale Ausrichtung und wird durch einen externen Spannungsbereich von 18-36 VDC betrieben.
Dieses Repeater-Adaptermodul ist mit einem (1) abnehmbaren Endgerät für Eingangsnetzverbindungen, einem (1) 75-Ohm-Endwiderstand und zwei (2) DIN-Schienenverschlüssen ausgestattet.
Der 1786-RPAB-Repeater-Adapter benötigt 24 Volt Gleichstrom-Eingangsstrom. Bei 5 VDC kann er maximal 1,6 A Hintergrund-Ausgangsstrom liefern.Der Allen-Bradley 1786-RPAB-Repeateradapter erfüllt verschiedene Funktionen, wie z. B. die Verlängerung der Netzwerklänge, die Durchführung von Netzwerkmedienumwandlungen von Koaxial- oder Kupfermedien in Fasermedien sowie umgekehrt von Fasermedien in Koaxial- oder Kupfermedien,Stromversorgung der Repeatermodule, und für die Erstellung einer Ring-, Stern- oder Punkt-zu-Punkt-Topologie. Sowohl die Repeateradapter als auch die Repeatermodule sind mit 2 Statusanzeigen wie Ready und Fault ausgestattet,der den Fehlerzustand angeschaltet zeigtDer gesamte 1786-RPA-Repeater-Adapter hat eine ungefähre Größe von 4 x 4 x 3 Zoll oder 10 x 10 x 8 Zentimetern und wiegt etwa 7 Unzen oder 0,20 Kilogramm.Dieser Repeateradapter der Serie B ist auch als Modellnummer 1786-RPA/B bekannt.
Technische Spezifikationen für 1786-RPA
| Hersteller |
Rockwell Automatisierung |
| Teilnummer/Katalognummer |
178-RPA |
| Marke |
Allen-Bradley |
| Produktfamilie: |
Kommunikation mit ControlNet |
| Typ der Ware: |
Modul für den ControlNet-Repeater-Adapter |
| Nummer des Koaxkanals: |
Ein (1) |
| Aufbau: |
Panel Mount / DIN Schiene |
| Anbringungsrichtung: |
Vertikal / Horizontal |
| Unterstützte Topologien: |
Stern, linear, Ring, Punkt zu Punkt |
| Stromversorgung, Nennwert: |
24VDC |
| Stromversorgung, Reichweite |
18 bis 36VDC |
| Stromverbrauch, max: |
16.8 W |
| Leistungsausfall, max: |
8.8 W |
| Ausgangsstrom der Hintergrundfläche, max: |
1.6A @ 5V Gleichstrom, max. |
| Größe des Drahtes: |
0.21...3.3 mm2 (24...12 AWG) Fest- oder Strangdraht aus Kupfer, der bei 105 °C (221 °F) oder höher, 1,2 mm (3/64 Zoll) Isolationsmaximum für Stromanschlüsse bestimmt ist |
| Betriebstemperatur: |
EC 60068-2-1 (Prüfungsanzeige, Betriebskälte), IEC 60068-2-2 (Prüfung Bd, Betriebstrockenwärme), IEC 60068-2-14 (Prüfung Nb, Betriebsthermischer Schock): 0...60 °C (32...140 °F) |
| Nichtbetriebstemperatur |
IEC 60068-2-1 (Prüfung Ab, nicht verpackte nicht funktionierende Kälte), IEC 60068-2-2 (Prüfung Bc, nicht verpackte nicht funktionierende Trockene Hitze), IEC 60068-2-14 (Prüfung Na, nicht verpackte nicht funktionierende thermische Strahlung):85 °C ( 40 °C)...185 o F) |
| Produktlinie |
ControlNet-Wiederholer |
| Typ des Wiederholers |
Modulärer Repeater-Adapter |
| Art der Faser |
RG6 Kupferkoaxel |
| Funktionswellenlänge der Faser |
NA |
| Abschwächungswerte |
NA |
| Eingangsleistung |
24 Volt Gleichstrom |
| Typische Wiederholerabstand |
NA |
| Hintergrund-Ausgangsstrom |
1.6 A |
| UPC-Kennzeichnung |
10612598171092 |
Der Allen-Bradley 1786-RPA ist ein ControlNet Modular Repeater Adapter. Dieses Modul wird verwendet, um die Länge des ControlNet-Netzwerks zu verlängern.mit einer Leistung von 24 VdCDieses Modul unterstützt die direkte Montage von Platten oder DIN-Schienen und ist für die horizontale und vertikale Montage kompatibel.
