Allen-Bradley 1786-RPCD ControlNet Dual Copper Coaxial Repeater Modul

Beschreibung von 1786-RPCD

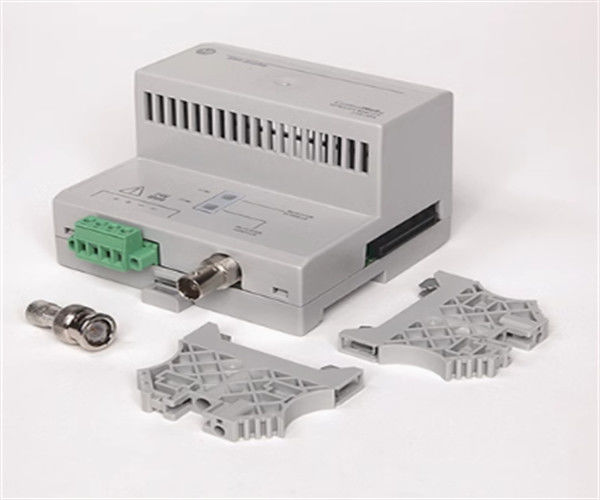

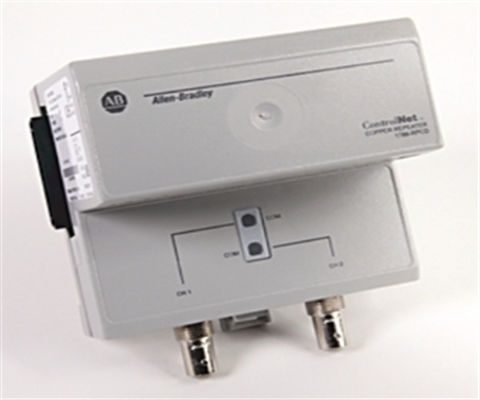

Das 1786-RPCD ist ein ControlNet-Repeater-Modul von Allen-Bradley.Dieses Repeatermodul wird mit einem Repeateradapter mit der Katalognummer 1786-RPA/B verwendet. Bis zu vier (4), 1786-RPCD kann zusammen mit einem einzigen Repeater-Adapter installiert werden. Der 1786-RPCD ist mit zwei (2) ControlNet-Ports ausgestattet, die RG6-Koaxialkabel unterstützen.Dieses Adaptermodul kann verwendet werden, um ControlNet-Netzwerke linear zu erweiternNeben den oben genannten Topologien wird die 1786-RPCD in hubbasierten ControlNet-Netzwerken verwendet.um eine längere ControlNet-Distanzabdeckung und isolierte ControlNet-Segmente zu implementieren. Unbenutzte Kanäle von Ports müssen mit einem 75 Ohm-Trunk-Line-Endwiderstand mit Allen-Bradley Katalognummer 1786-XT angeschlossen werden.Es verfügt über eine Rückflächenstromzufuhr von 400 mA bei 5VDC mit einem Stromverbrauch von 2 Watt, maximal, und Leistungsausfall von 2 Watt, maximal.Es verfügt über ein offenes Gehäuse, daher sollte dieses Modul in einem Gehäuse montiert werden, das einen angemessenen Schutz vor Industrieelementen bietet.Dieses Modul hat eine Betriebstemperatur von 0-60 Grad Celsius. Das 1786-RPCD hat zwei (2) LED-Statusindikatoren wie Kanal 1 und Kanal 2 Indikatoren.Die LED leuchtet grün und ein aktiver Kommunikationskanal hat seine LED blinkt grünDieses Modul misst 4.048 Zoll oder 101.2 mm (Höhe); 4.44 Zoll oder 111 mm (Breite) und 2.76 Zoll oder 69 mm (Tiefe).

Das 1786-RPCD ist ein von Allen-Bradley hergestelltes coaxial-repeater-modul-Steuernetz.und es hat eine Backplane Stromentnahme von 400mA bei 5 Volt DC maximalDie 1786-RPCD ist dazu gedacht, die Länge eines Netzwerks zu verlängern, eine Punkt-zu-Punkt-Topologie bereitzustellen oder Netzwerkmedien von Koaxialmedien in Fasermedien und umgekehrt zu konvertieren.Die Betriebstemperatur von 1786-RPCD beträgt 32 bis 140 Grad Fahrenheit, eine Nichtbetriebstemperatur von 60 Grad, für die Leitung von HF-Immunität nach den Normen IEC 61000-4-5.mit einem relativen Luftfeuchtigkeitsbereich von 5 bis 95% für nicht kondensierende LuftfeuchtigkeitDie 1786-RPCD wird durch einen Repeater-Adapter angetrieben.Es gibt zwei Kupferkanäle und Aktivitätsstatusindikatoren für jeden KanalDie 1786-RPCD besteht aus zwei Zustandsanzeigen, die vom Bediener interpretiert werden, um Fehlersituationen zu melden, und wenn sie eingeschaltet werden,einschließlich Fehler bei den bei den Modulen erfassten Daten. Sein Verzögerungswert beträgt 100 ns. Beim Einbau des 1786-RPCD-Moduls ist das 1786-RPCD-Modul in einem 30-Grad-Winkel zu platzieren.Haken Sie die Lippe auf der Rückseite des Moduls an der Oberseite der DIN Schiene und drehen Sie es auf die Strecke. Dann drücken Sie das Modul auf die DIN-Schiene, bis die Spülung erscheint. In der Zwischenzeit sollte die Sperrkarte in die richtige Position schnappen und das Modul an die DIN-Schiene sperren.Schieben Sie das Modul nach links, um sich mit dem Repeateradapter oder einem anderen Repeatermodul zu verbindenEs wird nicht empfohlen, das 1786-RPCD-Modul unter Strom zu entfernen oder hinzuzufügen.Es sollte beim Betreten und Trennen ausgeschaltet werden.Die 1786-RPCD gilt dann, wenn die Hub-basierte Topologie im Netzwerk erforderlich ist und die Segmente eine längere Kupferdrahtdistanz benötigen;Das Netzwerkdesign erfordert einen getrennten Abschnitt und die Anzahl der Knoten benötigt auch Repeater.

Technische Spezifikationen für 1786-rpcd

Ungefähr 1786 rpcd

Das 1786-RPCD-Modul von Allen-Bradley/Rockwell Automation ist ein Repeater-Modul.Dieses Repeater-Modul wird als Teil der Allen-Bradley ControlNet-Zubehörserie hergestellt und ist als Schlüsselkomponente in ControlNet-Koax-Mediensystemen konzipiertDas 1786-RPCD-Repeatermodul ist ein Koax-Repeatermodul, das zur Wiederholung von Koaxsignalen in einem Netzwerk in einem industriellen Umfeld verwendet werden kann.Die Rückflächenstromzufuhr für das 1786-RPCD-Repeatermodul beträgt 400 Milliampere. The 1786-RPCD repeater module can be installed in a ControlNet coax media system that uses the point-to-point or bus/trunk line topology where 1 fiber module transmits to another fiber module in the systemEs benötigt keinen Knoten, um zu funktionieren, sondern nur einen 75-Ohm-Terminator, wenn es nicht an ein Koaxsegment angeschlossen ist.

Das Allen-Bradley/Rockwell Automation ControlNet Accessories 1786-RPCD-Repeater-Modul kann auch zur Erreichung von Medienredundanz oder Modulredundanz in einem ControlNet-Koaxmediensystem verwendet werden.Medienredundanz kann entweder mit der linearen Busnetztopologie oder der Ringbusnetztopologie verwendet werdenEs kann jedoch nicht mit beiden Topologien gleichzeitig verwendet werden, und jede Topologie hat ihre eigenen Vor- und Nachteile, die sich auf das gesamte System auswirken.Das 1786-RPCD-Repeater-Modul kann auf einer DIN-Schiene installiert werden. Wenn es auf einer DIN-Schiene installiert ist,Es sollte niemals rechts von einem 1786-RPFRL/B-Faser-Repeater-Modul oder rechts von einem 1786-RPFRXL/B-Faser-Repeater-Modul installiert werden, da es sonst nicht ordnungsgemäß funktioniert.Stattdessen sollte das 1786-RPCD-Repeater-Modul links von diesen Faser-Repeater-Modulen installiert werden.
