1786-RPFRL Allen-Bradley Faserring-Repeater Modul Signalbereich 4...20mA

Beschreibung von 1786-RPFRL

Der Allen-Bradley 1786-RPAB-Adapter ist ein modularer ControlNet-Repeater-Adapter. the 1786-RPAB repeater adapter can connect up to 2 modules when it is used with either the Allen-Bradley 1786-RPFRXL/B or the 1786-RPFRL modules and with up to 4 modules that are the Allen-Bradley 1786-RPFSDer 1786-RPAB-Repeater-Adapter benötigt 24 Volt Gleichstrom-Eingangsleistung und bei 5 Volt Gleichstrom kann er maximal 1 Volt Leistung liefern.6 Ampere Hintergrundstrom.

Der 1786-RPAB-Repeater-Adapter hat verschiedene Funktionen, z. B. zur Verlängerung der Länge des Netzwerks,die Durchführung von Netzwerkmedienumwandlungen von Koaxial- oder Kupfermedien in Fasermedien sowie von Fasermedien in Koaxial- oder Kupfermedien, die Stromversorgung der Repeatermodule und die Erstellung einer Ring-, Stern- oder Punkt-zu-Punkt-Netzwerktopologie.die anzeigt, ob beide eingeschaltet sind oder ob ein Fehler festgestellt wurde (auch als bereit/fehlerhaft bezeichnet)Der gesamte 1786-RPAB-Repeateradapter hat eine ungefähre Größe von 4 x 4 x 3 Zoll.und es wiegt ungefähr 7 UnzenDieser Repeater-Adapter der Serie B ist auch als 1786-RPA/B bekannt.

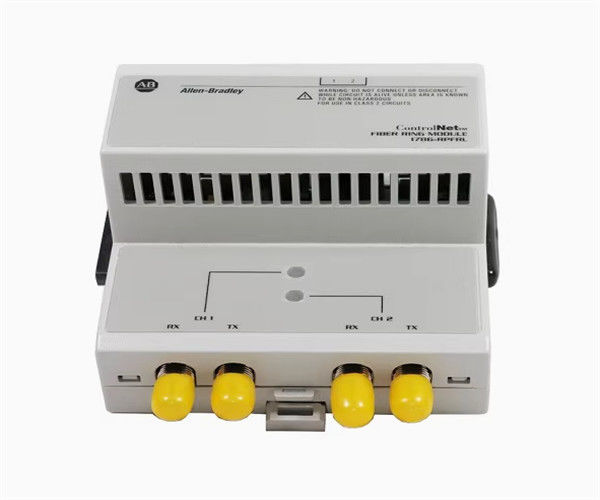

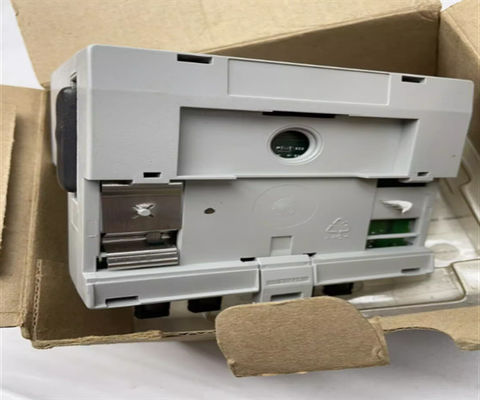

Das Allen-Bradley 1786-RPFRL-Modul ist ein ControlNet-Faseroptikring-Repeater-Modul. Es unterstützt die Redundanz von Fasermedien durch die Verwendung einer Ringtopologie, die lange Übertragungsbereiche ermöglicht,Schutz vor elektromagnetischen StörungenDie Entfernung zwischen Faser-Repeatern hängt von einer Reihe von Faktoren ab, darunter die Faserqualität, die Anzahl der Spleißungen und die Anzahl der Anschlüsse.Für das Modul 1786-RPFRLDie Gesamtlänge des Glasfaserringes ist durch den ControlNet-Standard auf 20 km oder weniger begrenzt.Mit dem Modul sollten Kunststoff- oder Keramik-ST-Faseranschlüsse verwendet werden.Metallanschlüsse werden nicht unterstützt.

Das 1786-RPFRL-Modul bietet 2 Glasfaserkanäle, Statusindikatoren für die Aktivität auf jedem Glasfaserkanal und einen Relais-Kontaktanschluss für den Systemstatus und Kommunikationsaktualisierungen.Die Leistungsanforderungen für das Modul betragen 570 Milliampere bei 5 Volt GleichstromDas Modul kann in jeder Ausrichtung montiert werden.Die maximale Spannung für den Relaiskontaktor beträgt 30 Volt GleichstromDie Mindest- und Höchstströme für den Relaiskontaktor sind 1 Milliampere bzw. 900 Milliampere.Die für die Verwendung mit dem 1786-RPFRL-Modul empfohlene Drahtgröße beträgt 22 bis 14 AWG Fest- oder Strangdraht aus Kupfer, der bei 75 °C oder höher eingestuft wird.Das 1786-RPFRL-Modul ist ein offenes Modul und entspricht dem nordamerikanischen Temperaturcode T5. Die Temperatur der Luft um das 1786-RPFRL-Modul herum sollte niemals 60 Grad Celsius überschreiten.
