Rockwell Automation ControlNetTM 1786-RPFS Kurzstreckenfaser-Wiederholmodul

Beschreibung der 1786-RPFS

Das 1786-RPFS-Repeater-Modul ist ein von Allen-Bradley hergestelltes Kurzstreckenfaser-Repeater-Modul.Es wird auch benutzt, um einen Stern zu erschaffen.Es hilft auch bei der Medienumwandlung von Kupfer in Fasermedien und umgekehrt.Es verbindet 2 ControlNet Produkte mit einer GlasfaserverbindungDas 1786-RPFS-Repeater-Modul kann bis zu einer Entfernung von 300 Metern zwischen zwei ControlNet-Modulen ordnungsgemäß funktionieren.Dieses Repeater-Modul verfügt auch über Bodenisolation zwischen Knoten und ist weniger von Lärm betroffen als andere Repeater-Module.

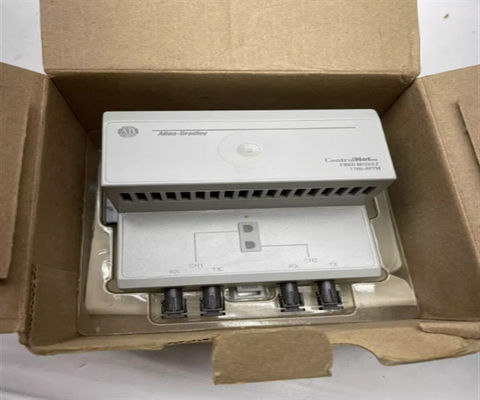

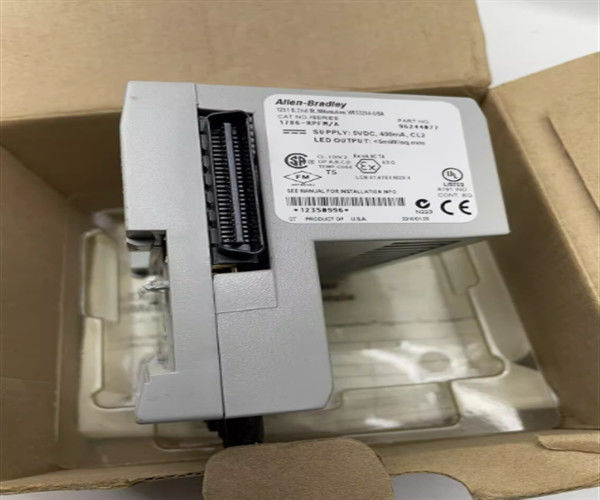

Die 1786-RPFS-Repeatermodule bestehen aus verschiedenen Komponenten.Ein Backplane-Anschluss befindet sich auf der linken Seite des Moduls und es gibt LED-Indikatoren auf der Oberseite, um Informationen über Kanal 1 und Kanal 2 zu übermittelnNeben den Glasfaseranschlüssen für Kanal 1 und Kanal 2 ist ein Modulverriegelungsschalter enthalten.Das 1786-RPFS-Repeater-Modul wird mit 300 Milliampere Strom und 5 Volt Gleichspannung angetriebenDas Modul verbraucht eine Gesamtleistung von 1,5 Watt. Der Repeater verwendet HCS-Faser des Typs 200/230 und unterstützt eine Kommunikationsrate von 5 Mbps.Der Temperaturbereich der Fasern sollte zwischen -20 und 80 Grad Celsius liegenDer Biegeradius der Faser beträgt 1,5 Zoll während der Installation und 0,4 Zoll während des Betriebs.Die Faser hat eine Betriebswellenlänge von 650 nm und eine Sendeleistung von mehr als 5 mW/quadratmillimeter.

technische Spezifikationen für 1786-RPFS
