Allen Bradley 1786-RPFS ControlNet Fiber Ring Medium Repeater

Beschreibung 1786-RPFS

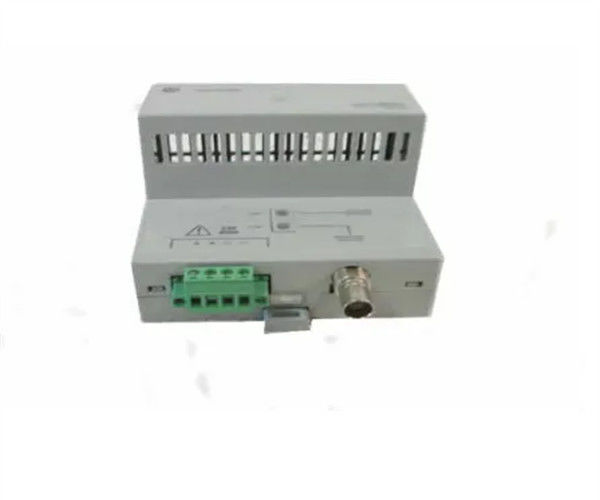

Der Allen-Bradley 1786-RPFS ControlNet Repeater ist ein Fasermodul der Allen-Bradley 1786-Repeater-Serie.Es hat zwei Ebenen., wobei jede Rechteckform bildet.Auf der Seite der oberen Ebene befindet sich der Kühlventilator des Geräts mit einem Standardraum, um die Belüftung zu ermöglichen, während der Markenname auf dem obersten Teil des Geräts geschrieben istDer oberste Teil der ersten Ebene ist mit dem Repeater versehen, der vordere Teil der unteren Ebene mit den Hauptsteuerungsschlüsseln.mit einer Breite von nicht mehr als 15 mm, gibt es sechs weitere Häfen mit anderen Teilen, die sorgfältig nebeneinander angeordnet sind.

Darüber hinaus verfügt der moderne 1786-RPFS-Repeater und das Kurzstreckenfasermodul über eine Abstandsbewertung von 0 bis 300 m, was für normale Repeater typisch ist.Dies ermöglicht eine optimale Leistung bei der Erweiterung von Netzwerken und der Umwandlung von Netzwerkmedien. Es verfügt über einen Adapter, der als Stromquelle für das Modul dient. Außerdem verfügen sowohl die Module als auch die Adapter über doppelte Statusindikatoren, die während des Betriebs leicht interpretiert werden können;Es wird angegeben, ob die verarbeiteten und wiederhergestellten Daten fehlerfrei sind oder nicht.Der 1786-RPFS ControlNet Repeater verwendet die 200/230-Mikron-Hard-Clad-Silica (HSC) Faser.Durch diesen Adapter, der 1786-RPFS ControlNet Repeater erzeugt eine Eingangsleistung von 5 V Gleichstrom.Der 1786-RPFS ControlNet Repeater hat eine Wellenlänge von 650 nm RotfaserEs wird mit 4,2 dB Dämpfung unterstützt.

Ungefähr 1786-RPFS

Das 1786-RPFS-Repeater-Modul ist ein von Allen-Bradley hergestelltes Kurzstreckenfaser-Repeater-Modul.Es wird auch benutzt, um einen Stern zu erschaffen.Es hilft auch bei der Medienumwandlung von Kupfer in Fasermedien und umgekehrt.Es verbindet 2 ControlNet Produkte mit einer GlasfaserverbindungDas 1786-RPFS-Repeater-Modul kann bis zu 300 Meter zwischen zwei ControlNet-Modulen ordnungsgemäß arbeiten.Dieses Repeater-Modul verfügt auch über Bodenisolation zwischen Knoten und ist weniger von Lärm betroffen als andere Repeater-Module.

Die 1786-RPFS-Repeatermodule bestehen aus verschiedenen Komponenten.Ein Backplane-Anschluss befindet sich auf der linken Seite des Moduls und es gibt LED-Indikatoren auf der Oberseite, um Informationen über Kanal 1 und Kanal 2 zu übermittelnNeben den Glasfaseranschlüssen für Kanal 1 und Kanal 2 ist auch ein Modulverriegelungsschild enthalten.Das 1786-RPFS-Repeater-Modul wird mit 300 Milliampere Strom und 5 Volt Gleichspannung angetriebenDas Modul verbraucht eine Gesamtleistung von 1,5 Watt. Der Repeater verwendet HCS-Faser des Typs 200/230 und unterstützt eine Kommunikationsrate von 5 Mbps.Der Temperaturbereich der Fasern sollte zwischen -20 und 80 Grad Celsius liegenDer Biegeradius der Faser beträgt 1,5 Zoll während der Installation und 0,4 Zoll während des Betriebs.Die Faser hat eine Betriebswellenlänge von 650 nm und eine Sendeleistung von mehr als 5 mW/quadratmillimeter.
