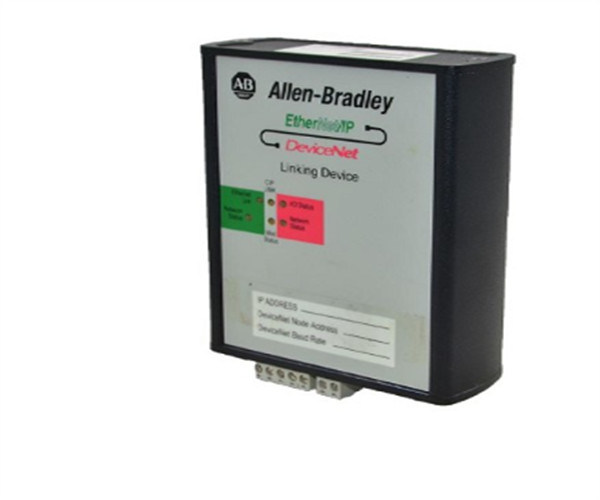

Allen-Bradley 1788-EN2DN EtherNet/IP zu DeviceNet-Verbindungsgerät

Beschreibung  Einheitliche Datenbank

Das Allen-Bradley 1788-EN2DN ist ein Ethernet-DeviceNet-Verbindungsgerät.Dieses Verbindungsgerät ermöglicht die Verbindung von bis zu 63 DeviceNet-Slave-Geräten mit dem Ethernet-I/P-NetzwerkDieses Verbindungsgerät verfügt über eine (1) Ethernet-Schnittstelle und eine (1) DeviceNet-Schnittstelle.

Das Allen-Bradley 1788-EN2DN ist ein Ethernet-to-DeviceNet-Verbindungsgerät, das eine nahtlose Verbindung von Informations- und Steuerungsnetzwerken mit dem Geräte-Netzwerk ermöglicht.Dieses Verbindungsgerät kann als Gateway verwendet werden, um die Programmierung zu ermöglichen, Konfiguration, Steuerung oder Datenerhebung über das umgewandelte Protokoll. It may also act as bridge or router between ethernet enabled controllers connected in the ETehrnet network and devices and DeviceNet enabled devices connected in the DeviceNet network to interact as if they are connected on a common communication network.

Das Verknüpfungsgerät ermöglicht die DeviceNet-Master-Fähigkeit, so dass das System bis zu 63 DeviceNet-Slave-Geräte verbinden kann.Dieses Verbindungsgerät verfügt über einen lokalen Speicher für die Speicherung von Daten aus beiden Kommunikationsnetzen, die den Austausch von Daten für das Lesen und Schreiben von E/A-Tabellen ermöglicht.

Das 1788-EN2DN ist als ein einziges Gerät im Netzwerk dargestellt.für eine transparente und einfach zu überwachende Überwachung des Datenflusses in beide Richtungen.

DHCP-Server 2.3.2 oder höher kann auch für die Konfiguration der Geräte-IP-Adresse verwendet werden.

Die 1788-EN2DN unterstützt die DIN-Schienenmontage und erfordert einen Stromzufuhr von 12-30 VDC bei einer Nennleistung von 24 VDC.Es verfügt über ein offenes Gehäuse, was bedeutet, dass diese Verbindungseinrichtung in ein Gehäuse eingebaut werden muss, das einen angemessenen Schutz bietet..

Das 1788-EN2DN ist ein EtherNet/IP-to-DeviceNet-Verbindungsgerät, das von Allen-Bradley/Rockwell Automation entwickelt und hergestellt wird.Dieses Verknüpfungsmodul kann die verfügbaren Daten auf den verschiedenen Arten von Netzwerken, die mit verschiedenen Protokollen wie DeviceNet und EtherNetEs kann bis zu 63 DeviceNet-Knoten unterstützen und Daten über das TCP/IP-Protokoll mit diesem Modul senden.

Das 1788-EN2DN-Verbindungsmodul benötigt eine 24-Volt-Gleichstromversorgung mit 100 mA verfügbarem Strom.Es kann ohne Erwartungsfehler bei Temperaturen zwischen 0 und 60 Grad Celsius und in Höhen von weniger als 2000 Metern arbeitenDie Abmessungen des Moduls sind 60 mm x 200 mm x 48 mm. Im oberen Teil des 1788-EN2DN-Verbindungsmoduls befinden sich 2 D-Code M12-Ports für Ethernet-Verbindungen.Die EtherNet-Verbindung kann entweder durch eine oder beide von ihnen hergestellt werdenFür die DeviceNet-Verbindung befinden sich in der Mitte des Geräts 2 Mini-Style-DeviceNet-Anschlüsse (DIN-Mann und DOUT-Frau).Die DeviceNet-Netzwerkkabel sollten nur angeschlossen werden, wenn der Strom für die Verbindungsgeräte ausgeschaltet ist. Im unteren Teil des EtherNet/IP-to-DeviceNet-Verbindungsmoduls befinden sich Strom- und USB-Anschlüsse.Dieses Netzwerkverbindungsgerät ist nach den Spezifikationen von EtherNet/IP und DeviceNet auf ODVA-Konformität geprüftEs ist C-UL-US, CE, KC und RCM zertifiziert.
