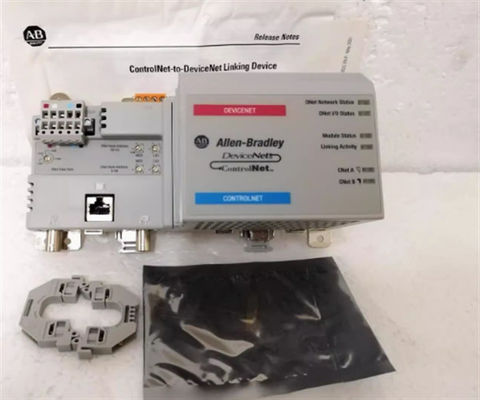

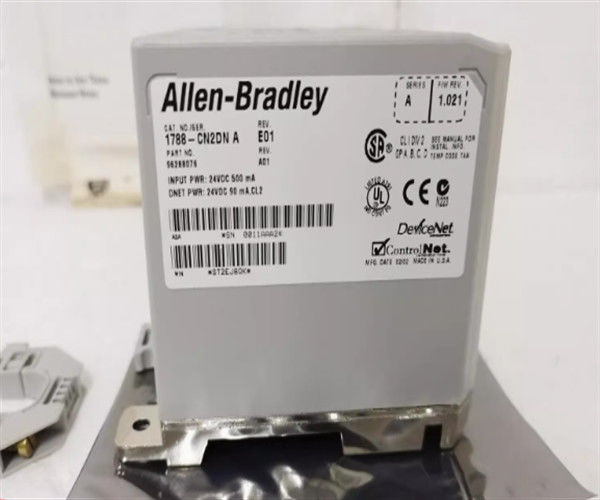

Allen-Bradley 1788-CN2DN ControlNet-to-Device Netzverbindungsgerät

Beschreibung von 1788-CN2DN

Das 1788-CN2DN-Verbindungsgerät von Allen-Bradley ist ein industrielles Controlnet-to-Devicenet-Verbindungsgerät in der 1788-Verbindungsgeräte-Serie. It can be installed with a 24 Volts DC rated power supply and a mounting base that is either a DIN rail made out of yellow-chrome steel with a zinc-plate coating or another mounting base with similar specifications. The cable that the 1788-CN2DN linking device uses to connect to the Devicenet network should not be connected to the device or disconnected from it while it is powered up because this can cause a dangerous electrical arc. The 1788-CN2DN linking device connects to the Devicenet network with either a 10-pin linear connector that is included with it or with another type of linear connector that is not included such as a 5-pin linear connector or linear to micro connector.

Das Allen-Bradley 1788-CN2DN-Verbindungsgerät kann seinen eigenen Statuscode nicht anzeigen, daher müssen die Benutzer seine Statuscodes auf dem Display des Devicenet-Scannermoduls überprüfen, an das es angeschlossen ist.Dieses Scannermodul kann auch zur Fehlerbehebung des 1788-CN2DN-Verbindungsgeräts verwendet werden, falls erforderlichDiese Verbindungseinrichtung kann aus mehreren Quellen versorgt werden, solange die von ihnen bereitgestellte Spannung die angegebene Isolationsspannung der Verbindungseinrichtung nicht übersteigt.Die Verbindungseinrichtung 1788-CN2DN sollte ebenfalls immer vor ESD geschützt werden.Dieses Gerät verwendet Gleichspannung im Bereich von 18 bis 30 Volt Gleichspannung, und diese Leistung muss von einer Stromversorgung stammen, die von der Stromversorgung des Devicenet-Netzwerks getrennt ist.Die vollständige Einrichtung mit der Verbindungseinrichtung 1788-CN2DN umfasst die Verbindungseinrichtung, den Devicenet-Anschluss, den Stromanschluss, 121-Ohm-Widerstände und Endanker.

Technische Spezifikationen für 1788-cn2dn

Der Allen-Bradley 1788-CN2DN ist ein ControlNet-DeviceNet-Verbindungsgerät.Ein (1) DeviceNet 10-Pin-LinearanschlussDieses Gerät benötigt eine externe 24 VDC-Stromversorgung zum Betrieb und unterstützt die DIN-Rail-Anlage.
