Allen-Bradley 1734-AENTR Ethernet/IP Adapter Modul Versorgungsmodul

Beschreibung von1734-AENTR

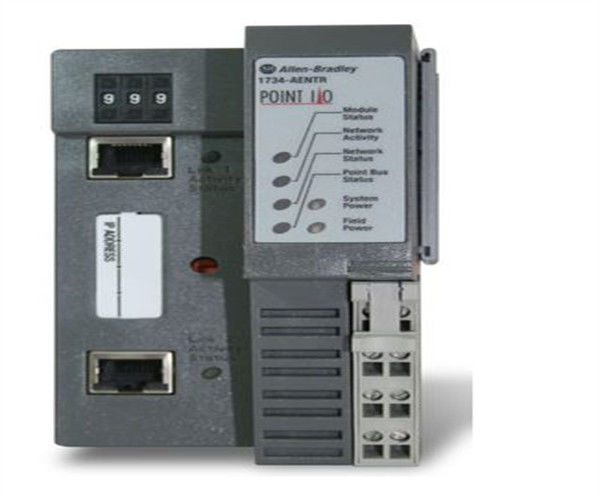

Das Allen-Bradley 1734-AENTR ist ein Dual-Ethernet POINT I/O-Kommunikationsmodul, das verwendet wird, um ein POINT I/O-Rack mit dem Zentralcontroller im Ethernet I/P-Netzwerk zu verbinden.Dieser Adapter kann in Ring implementiert werden, Star and Tree Topology und wird durch eine externe 24VDC-Versorgung angetrieben.

Der 1734-AENTR unterstützt TCP/UDP/IP-Protokoll mit physischer Verbindung, die mit einem Kategorie-5- oder Kategorie-6-Kabel hergestellt wird.Dieser Adapter unterstützt eine Übertragungsgeschwindigkeit von 10/100 Mbit mit automatischer Verhandlungsfunktion.

Die IP-Adresse kann über die Thumbwheel-Switches oder mit dem BOOT-P DHCP-Dienstprogramm zugewiesen werden.die IP-Adresse ändert sich nicht, auch wenn das Gerät ausgeschaltet ist. Alternativ kann das Modul mit einer dynamischen IP-Adresse konfiguriert werden. Bei einem dynamischen Adresstyp ändert sich die IP-Adresse jedes Mal, wenn das Modul angetrieben wird.Dieser Modus wird in Anwendungen mit einer sehr spezifischen Anforderung angewendet, da er aufgrund einer plötzlichen Änderung der IP-Adresse zu Kommunikationsfehlern führen kann.

Dieses Modul befindet sich am linken Ende eines POINT-E/A-Systems und ist das einzige Modul, das eine Verbindung zum Netzwerk und zur Hauptsteuerung herstellt.Es überträgt I/O-Daten von seinem lokalen I/O-Backplane an den Controller über das NetzwerkAußerdem unterstützt dieser POINT I/O-Adapter die gleichzeitige Kommunikation mit verschiedenen Scannermodulen.Der Allen-Bradley 1734-AENTR I/O ist ein Ethernet-Adapter mit 2 Ports, der Ethernet/IP-Netzwerkverbindungen mit einer Geschwindigkeit von 10 bis 100 Mbits/s ermöglicht., halb- oder vollduplex. Es kommt mit 2 Ports für Durchgang, Kategorie 5 RJ-45 Steckverbinder, die verwendet werden, um Ring- oder Daisy-Kette/lineare Netzwerke zu unterstützen,und die vorhandenen Baum- und SternnetztopologienDiese Ethernet-Ports sind als eingebettete Switches konfiguriert. Der Adapter ist Teil der 1734er Serie von 2-Port-Kommunikationsadaptern für POINT I/O-Module.Es verwendet Nachrichten, die im Standardprotokoll TCP/UDP/IP eingekapselt sind. Für die Schnittstelle wird ein Kabel mit Kategorie 5-Twisted-Pair verwendet. Es sind keine Netzwerkplanungs- und Routingtabellen erforderlich.Die 1734-AENTR kann gleichzeitig Verbindungen von mehreren Steuerungen unterstützen.Der 1734-AENTR-Adapter ist vertikal auf einer DIN-Schiene montiert und positioniert.Andere Möglichkeiten, die Netzwerk-Internetprotokoll-Adresse zu setzen, sind das Abrufen der IP-Adresse aus einem nichtflüchtigen Speicher und die Verwendung eines DHCP-Servers (setzen Sie das Modul auf DHCP aktiviert). Um nicht autorisierte Kontrolle oder Kontrollverlust zu vermeiden, geben Sie dem I/O-Adapter eine feste IP-Adresse zu. Wenn Sie das DHCP-Dienstprogramm verwenden, stellen Sie sicher, dass es mit derselben IP-Adresse wie der Adapter konfiguriert ist.

Der Allen-Bradley 1734-AENTR ist ein Point I/O Dual Ethernet Kommunikationsmodul. Er unterstützt Ring-, Star- und Tree-Topologie und eine Übertragungsgeschwindigkeit von 10/100 Mbits/s im Half- oder Full-Duplex-Modus.Dieses Modul unterstützt die Montage der DIN-Schiene und benötigt 24 Volt Gleichspannung.
