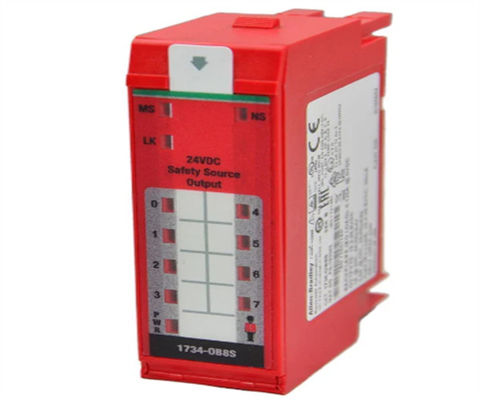

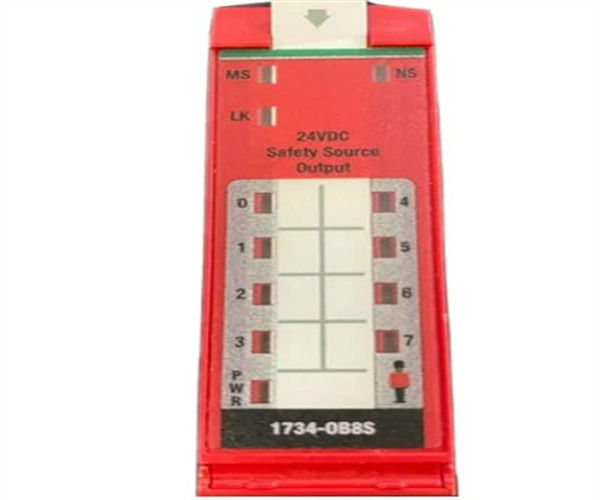

1734-OB8S Allen-Bradley POINT I/O 8-Kanal Sicherheits-Sourcing-Ausgabe-Modul

Beschreibung von 1734-OB8S

Das Allen-Bradley 1734-OB8S POINT Safety Output Module verfügt über Festkörper-Ausgänge und ist in 2 Serien (A und B) erhältlich. Es verfügt über einen Dual-Channel-Modus, der jede Redundanz mit 2 Ausgangssignalen steuert.Die Allen-Bradley 1734-OB8S-Serie verfügt über acht (8) Stromversorgungsausgänge pro ModulDer 1734-OB8S-Ausgang hat einen Ausgangsstrom von 1A pro Kanal. Seine Pulsbreite beträgt 475 Mikrometer/s mit einer Pulszeit von 575 Millisekunden. Er hat eine maximale Feldkapazitätsgrenze von 950 nF pro Ausgang.Der Spannungsabfall beträgt 0.Die 1734-OB8S verfügt über eine Kurzschlussdetektion mit einer Kategorie von Kurz-, Hoch-, Niedrig- und Kreislauffehldetektion.Der Kurzschluss ist elektronisch geschützt und seine Ausgabe kann einen Strom von 8A zusammenfassen.

Die Reaktionszeit des 1734-OB8S ist bis zu 6,2 Millisekunden und sein Punktbusstrom erreicht bis zu 190 mA. Seine Leistungsauslösung beträgt maximal 4,5 Watt und typischerweise 3,02 Watt.Es hat eine Wärmeablösung von 15.38 BTU/Stunde. Die Isolationsspannung beträgt 50 Volt kontinuierlich mit grundlegender Isolierung zwischen Feldseite und System. Es gibt keine Isolierung zwischen einzelnen Kanälen.Die 1734-OB8S wurde 60 Sekunden lang bei 707 Volt Gleichstrom getestet.Es verfügt über eine Betriebsspannung von 24 Volt Gleichspannung und einen Spannungsbereich von 19,2 bis 28,8 Volt Gleichspannung.Es kommt mit einer Vielzahl von AnzeigeleuchtenDer 1734-OB8S hat eine Verkabelungskategorie von 2-on-Signalanschlüssen.Die Verkabelungsgröße und das Drehmoment des Endblocks können nur durch einen installierten Endblock bestimmt werdenDie 1734-OB8S hat Abmessungen von 77 x 25 x 55 Millimeter.

Die 1734-OB8S verfügt über einen 50 mA maximalen Leistungsbusstrom, wenn keine Last angeschlossen ist.Die Betriebstemperatur beträgt -20 bis 55 °C und die Lagertemperatur -40 bis 85 °C.Es hat eine relative Luftfeuchtigkeit von 5 bis 95%, keine Kondensation, eine Vibration von 5 G bei 500 Hertz, einen Betriebsschlag von 30 G und einen Betriebsschlag von 50 G. Es erfüllt die folgenden Anforderungen:Kategorie 4. Dieses Sicherheitsmodul ist mit GuardLogix, Compact GuardLogix und SmartGuard Controllern kompatibel.Das GuardLogix-Programmierwerkzeug und die Logix Designer-Anwendung sind am besten geeignet, wenn Sie das 1734-OB8S POINT Safety Output Module konfigurierenDas 1734-OB8S ist ein Allen-Bradley-Modul, das zum POINT Guard IO-Sicherheitsmodul gehört.Dieses Modul verfügt über Solid-State-Ausgänge, die im Einzelkanal- oder im Zweikanalmodus betrieben werden können.

Der Einzelkanalmodus verwendet ein Ausgangssignal zur Steuerung. the module is qualified for use in applications that require Safety Category 2 and rated up to including performance Level d / SIL CL2 when the Point Mode configuration of the channels are configured for Safety Pulse TestDer Einzelkanalmodus 1734-OB8S ist für die Verwendung in Sicherheitsanwendungen mit Prozesssicherheitszeiten von mindestens 600 ms zugelassen.Es kann auch in Anwendungen verwendet werden, bei denen die Anforderungsrate nicht mehr als 1 Anforderung pro Minute beträgt..

The Dual-Channel Channel mode uses both output channels which enables redundant control for use in applications that require Safety Category of 3 and 4 and rated up to including performance Level e / SIL CL3 when the Point Mode configuration of the channels are configured for Safety Pulse Test.

Die 1734-OB8S-Sicherheitsausgänge können mit einem Puls getestet werden, um Kurzschlüsse in der Feldverkabelung zu erkennen.

Wenn das Modul einen Fehler festgestellt hat, werden die Ausgänge ausgeschaltet und bleiben ausgeschaltet, bis sich das Modul vom festgestellten Fehler erholt hat.Die Fehlerursache muss beseitigt werden.Die Fehlerwiederherstellung des Moduls wird nach dem Ausschalten des RED-Lichtes des Anzeigers durchgeführt.

Technische Spezifikationen für 1734-OB8S
