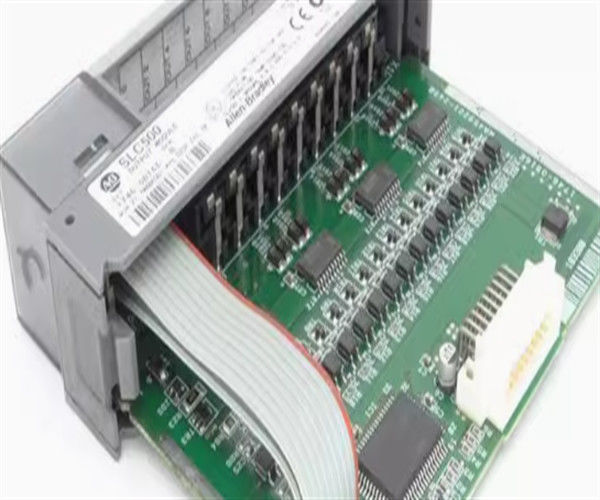

1746-BTM. Allen-Bradley SLC 500 Barrel Temperaturkontrollemodul

Beschreibung 1746-BTM

Das Allen Bradley 1746-BTM ist ein Fasstemperaturkontrollmodul für das SLC 500-System.Es ist ein intelligentes E/A-Modul, das 4 Zonen von automatisch eingestellten Wärme-/Kühl-PID-Schleifen für Temperaturregelungsanwendungen bietet. Jeder seiner 4 analogen Eingänge fungiert als die gesteuerte Variable (C) für eine PID-Schleife. Für jede der Schleife werden ein tuning-assisted process (TAP) Algorithmus und ein PID-Algorithmus auf dem Modul ausgeführt;die Manipulation der variablen Ausgabe (M) jeder Schleife, entweder als numerischer Wert oder als zeitproportionales Ausgangssignal (TPO), wird vom Modul an die Datentabelle des SLC-Prozessors gesendet.Eine Leiterlogik kann entweder das TPO-Signal an ein digitales Ausgangsmodul oder den M-Wert an ein analogues Ausgangsmodul senden, um die Schleife zu schließen.

Der 1746-BTM verfügt über 4 Backplane- und Channel-zu-Channel-isolierte Eingänge mit einer Backplane-Stromlast von 110 mA bei 5 Volt und 85 mA bei 24 Volt.Die thermoanalogen Eingänge mit Eingangsspannung von -50 bis 50 mV und -100 bis 100 mVDer A/D-Umwandlungsprozess verwendet die Sigma-Delta-Modulation und verfügt über eine 16-Bit-Auflösung und ein 16-Bit-signiertes Ganzzahldatenformat..Für die Verbindung kann ein 1746-RT32 I/O-Modul verwendet werden.automatische Abstimmung der PID-Schleifen (optimiert für das Abstimmen der Schleifen zur Temperaturregelung im Fass), Selbstdiagnostik und Erkennung von Eingangs-Offenkreislauf einschließlich Thermoelementbruch. Kompatibel mit allen SLC 500-Prozessoren mit Ausnahme des SLC 5/01-Prozessors.

Das Allen-Bradley 1746-BTM ist ein Fass-Temperaturkontrollmodul, das bei der Implementierung von geschlossenen Schleifen-Temperaturkontrollanwendungen verwendet wird.

Dieses Modul ist so konzipiert, dass es vier (4) Proportional-Integral-Derivative (PID) Schleifen liefert.Unterstützte Thermocouple-Typen dieses Moduls sind Typ J und K Thermocouple.

Das Modul hat eine konfigurierbare und intelligente Reaktion, wenn ein defekter Sensoreingang erkannt wird.Kraft CV auf manuelle Ausgabe in % oder ungültige EinstellungDie Entscheidung für die TC-Bruchreaktion muss sich nach dem Prozess des sicheren Zustands bei Fehlern oder der fehlersicheren Position stützen.Das Fasstemperaturkontrollmodul unterstützt die Konfiguration des Schleifenlarms durch Aktivierung des entsprechenden Alarms WORD und Bits.

Der Fasssteuerungsmodus dieses Moduls ist ebenfalls wählbar.Verwenden Sie die Fasssteuerung für Anwendungen, bei denen nur die Heizungsteuerung oder abwechselnde Heizung / Kühlung erforderlich ist. Verwenden Sie eine Steuerung ohne Fass für Anwendungen, bei denen nur Wärme, nur Kühlung oder Wärme- und Kühlsteuerung erforderlich sind.

Dieses Modul ist ähnlich wie die PID-Controller mit Registern für die Einstellung der Temperaturregelungsschleife ausgestattet.Dieses Modul unterstützt die Autotune-Funktion sowie CV High und Low Limiting oder besser bekannt als KlemmenDiese Einstellung ist eine ausgezeichnete Anpassung, um zu verhindern, dass der CV sowohl zu 0% als auch zu 100% ausgeführt wird.der PID-Ausgang kann so konfiguriert werden, dass er innerhalb einer kontrollierten Abweichung bleibt und die Reaktionszeit des Steuergeräts verlängert wird.

Das Allen-Bradley 1746-BTM ist ein SLC 500 Barrel Temperature Control Module. Dieses Barrel Temperature Control Module verfügt über 4 Thermocouple Analog Eingänge. Es arbeitet mit 1746-RT32 Connection Hardware.Dieses Modul ist mit jedem SLC 500-Prozessor außer SLC 5/01 kompatibel.
